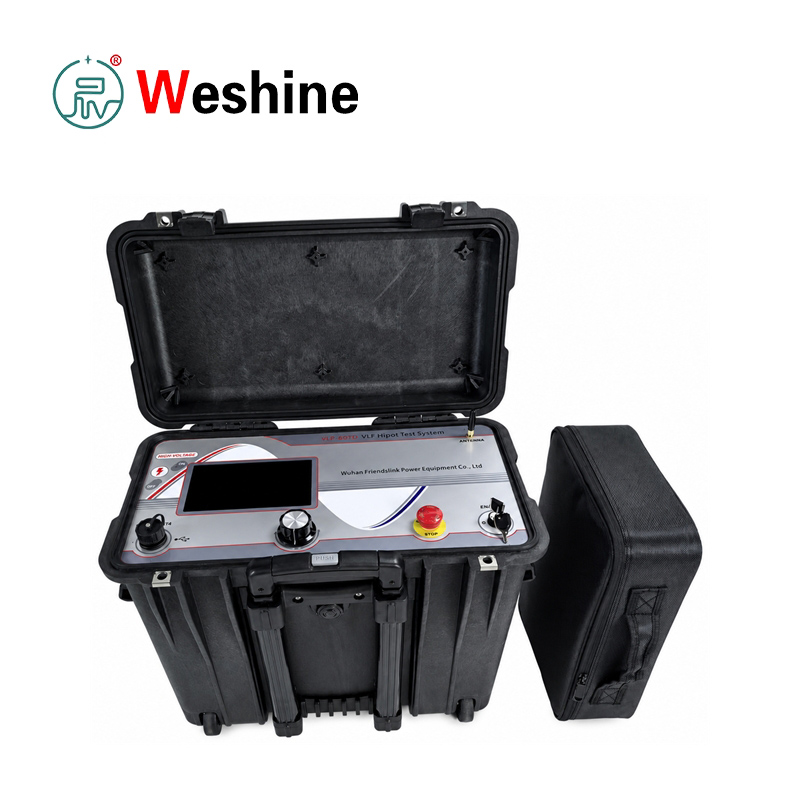

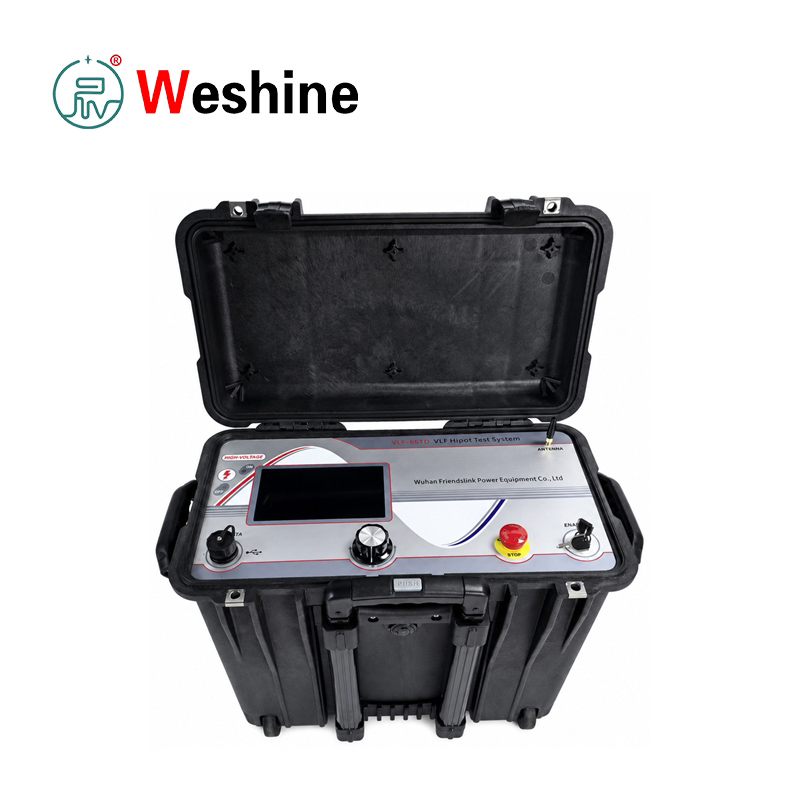

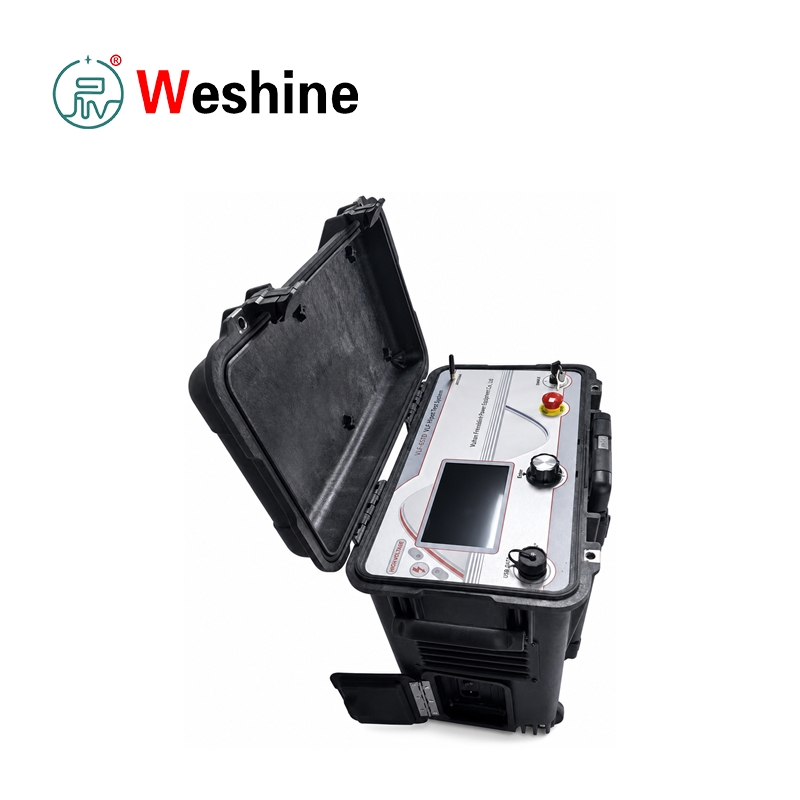

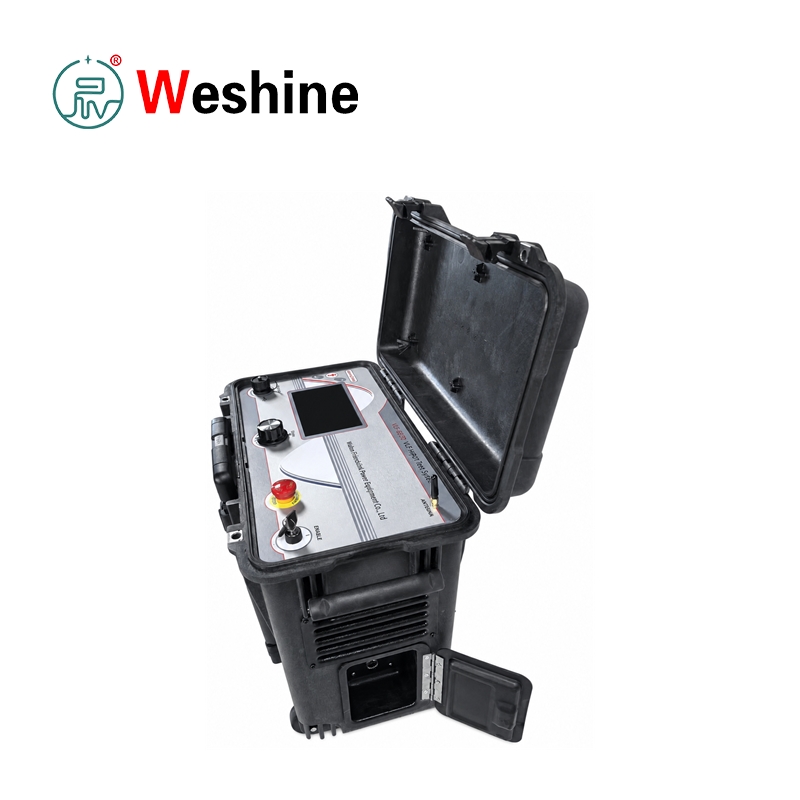

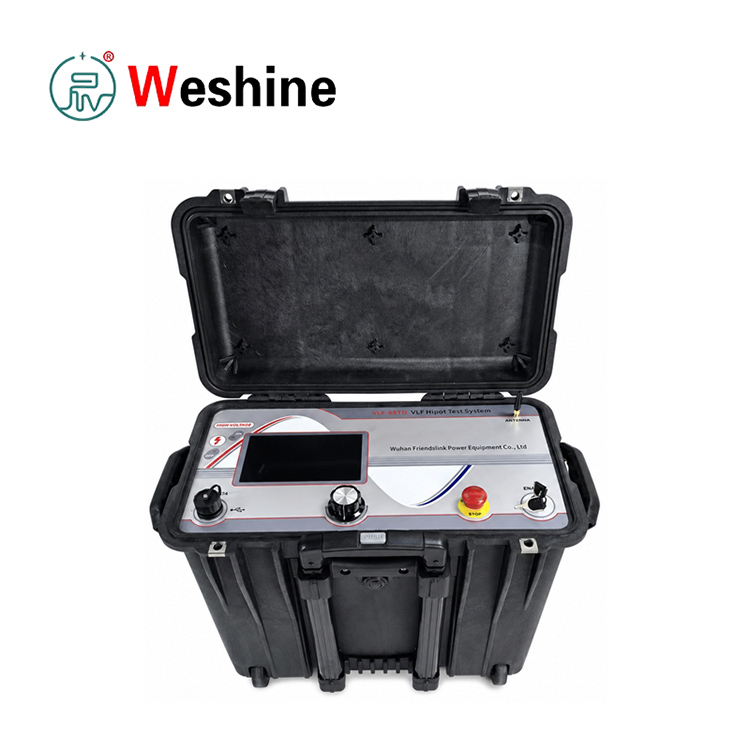

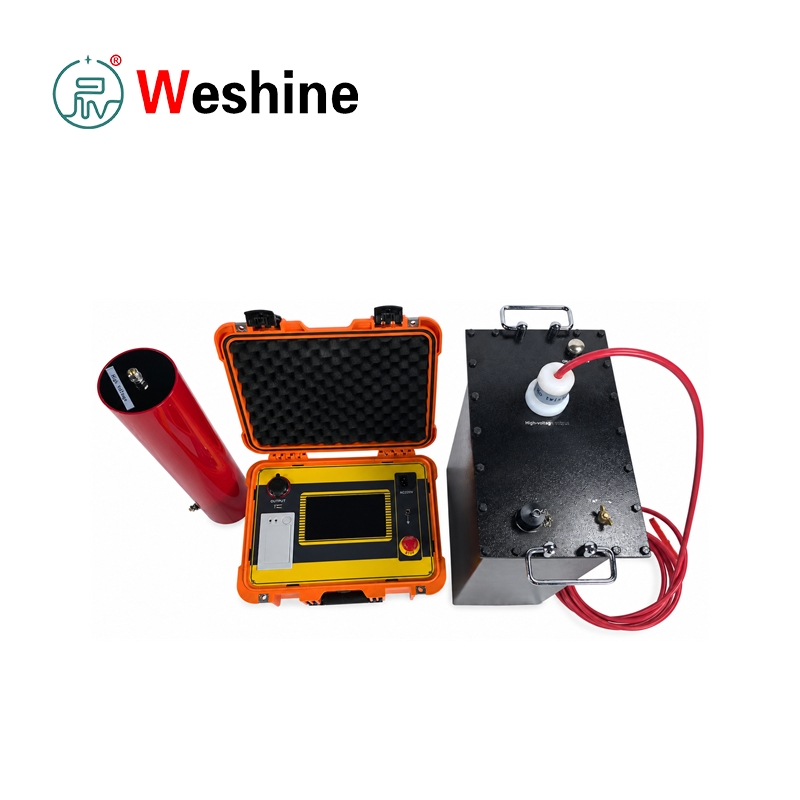

نظام اختبار VLF Tan Delta

تم تصميم نظام اختبار VLF Tan Delta المتين الذي تقدمه شركة Weshine، الشركة المصنعة المحترفة في الصين، لتشخيص العزل واختبار تحمل كابلات الطاقة ذات الجهد المتوسط. إنه يدمج تحمل جهد التيار المتردد VLF وقياس فقدان العزل الكهربائي في وحدة واحدة مدمجة. تتوافق المعدات مع معايير CENELEC HD 620 S1:1996 وHD 621 S1:1996، المطبقة على الكابلات PE وXLPE والكابلات المعزولة بالورق.

أثناء الصيانة الروتينية للكابلات، لا يمكن اكتشاف عيوب العزل غير المرئية بما في ذلك شيخوخة شجرة المياه والتلوث والأضرار الميكانيكية والتدهور الجزئي عن طريق الفحص البصري البسيط. يطبق اختبار الموجة الجيبية 0.1 هرتز VLF إجهاد التيار المتردد على عزل الكابلات بينما يتطلب قدرة طاقة أقل بكثير من معدات الاختبار التقليدية 50 هرتز، مما يجعل الاختبار الميداني للكابلات الطويلة ذات الجهد المتوسط ​​أسهل بكثير.

يوفر نظام اختبار VLF Tan Delta مخرج موجة جيبية VLF لاختبارات التحمل وقياس دلتا Tan المباشر. تعكس قراءة Tan delta عامل فقدان العزل الكهربائي لعزل الكابل، والذي يحكم على درجات التقادم والتدهور. تقوم الوحدة تلقائيًا بإجراء اختبارات الفقد تحت مستويات جهد متعددة باتباع إجراء ثابت: دورات 0.5 U0 ودورات U0 ودورات 1.5 U0. بعد الانتهاء من جميع الجولات، يتم حفظ بيانات الاختبار ويتم تفريغ الكابل بالكامل.

يتوفر تكوينان قياسيان: نماذج الذروة 34 كيلو فولت و45 كيلو فولت. تولد الوحدة 34 كيلو فولت موجة جيبية تصل إلى 24 كيلو فولت RMS (ذروة 34 كيلو فولت)؛ تصل وحدة 45 كيلو فولت إلى 31.8 كيلو فولت RMS (ذروة 45 كيلو فولت). إن خرج جهد التيار المستمر مدمج أيضًا، ويتراوح بين ±1~34 كيلوفولت للإصدار 34 كيلوفولت و±1~45 كيلوفولت للإصدار 45 كيلوفولت. كما يتم دعم أوضاع اختبار الموجة المستطيلة والتيار المستمر.

من أجل صيانة غلاف الكابل، تدعم آلة الاختبار فحص الغلاف وتحديد موقع الأخطاء بحد أقصى 10 كيلو فولت. يساعد قياس تيار التسرب في وضع التيار المستمر على تقييم جودة عزل الكابل بشكل عام. يعمل اكتشاف الأعطال المدمج على قطع الجهد العالي على الفور بمجرد حدوث وميض أو فشل الكابل، مما يوفر الحماية الكاملة.

تشتمل المجموعة الكاملة على مضيف الاختبار الرئيسي وكابل الجهد العالي وسلك التأريض وسلك الطاقة ومحرك أقراص فلاش USB وحقيبة الملحقات. يتيح منفذ USB 2.0 تصدير البيانات وترقية البرامج الثابتة. يتم تخزين جميع سجلات الاختبار محليًا ويمكن تصديرها إلى USB لإنشاء التقارير على جهاز الكمبيوتر. يدعم برنامج المطابقة الفتح المتزامن لملفات بيانات المرحلة A/B/C ويخرج تقارير مفصلة مع أرقام الاختبار ومنحنيات فقدان العزل الكهربائي.

السلامة هي الأولوية القصوى. سيتم توليد جهد كهربائي عالي أثناء التشغيل، لذلك يُسمح فقط للفنيين المدربين بشكل احترافي بالعمل. يجب على المشغلين اتباع خمس قواعد أساسية للسلامة بشكل صارم: قطع الطاقة، وإغلاق إعادة التنشيط، والتحقق من عدم وجود جهد كهربائي، والدائرة الأرضية والقصيرة، وعزل المكونات الحية المجاورة. يحتاج اختبار الجهد العالي إلى وجود موظفين أو أكثر في الموقع للإشراف.

دليل المنتج

يعمل جهاز اختبار الكابلات المدمج من خلال تطبيق جهد جيبي 0.1 هرتز يمكن التحكم فيه على الكابلات التي تم اختبارها. بالمقارنة مع اختبار التيار المتردد التقليدي بتردد 50 هرتز، تعمل تقنية التردد المنخفض للغاية على تقليل الطلب الحالي على أحمال الكابلات السعوية بشكل كبير، مما يتيح الفحص الميداني المحمول للكابلات ذات الجهد المتوسط.

قبل توصيل الكابل، اتبع قواعد السلامة الخمسة للجهد العالي بدقة. تأكد من أن كابل الاختبار متوقف عن التشغيل ومعزول ومثبت الجهد الكهربي ومؤرض ومقصور في الدائرة الكهربائية. يجب تغطية جميع الأجزاء الحية القريبة أو فصلها. يمكن فقط للمشغلين المدربين تشغيل المعدات مع وجود مشرف واحد على الأقل.

قم بتوصيل الملحقات بترتيب ثابت: قم بربط الكابل الأرضي بمحطة التأريض المضيفة أولاً، ثم قم بتوصيله بالأرضية الواقية للمحطة؛ قم بتوصيل كابل الجهد العالي بمنفذ الإخراج عالي الجهد؛ توصيل الموصل الداخلي للكابل عالي الجهد بطور الكابل أو غلافه عبر التركيبات المطابقة؛ تثبيت درع الكابل عالي الجهد على شريط التأريض القريب؛ أخيرًا قم بتوصيل سلك الطاقة.

بالنسبة لاختبارات تحمل الترددات المنخفضة جدًا (VLF)، حدد شكل الموجة والجهد المقنن والتردد ومدة الاختبار. يتم عرض قيم ذروة الجهد والتيار والشكل الموجي للإخراج والتردد المحدد وقيم RMS على الشاشة. يبدأ المؤقت تلقائيًا بمجرد وصول الجهد إلى القيمة المحددة مسبقًا.

لتشخيص دلتا تان، قم بتنشيط وظيفة فقدان العزل الكهربائي وأدخل جهد الطور المقدر للكابل U0. ستطلق الآلة دورات اختبار تلقائية، ويستغرق كل قياس كامل حوالي 3 دقائق و30 ثانية. إنه يسجل سعة الكابل والمقاومة ومتوسط ​​فقدان العزل الكهربائي وقيم الخسارة في الوقت الفعلي أقل من 0.5 U0 و1.0 U0 و1.5 U0.

بمجرد انتهاء الاختبار، يتم حفظ البيانات تلقائيًا ويتم تفريغ الكابل بالكامل. يمكن للمستخدمين تصفح السجلات التاريخية، وتصدير سجلات فردية أو متعددة إلى USB 2.0، وإنشاء تقارير قابلة للطباعة عبر البرامج الداعمة. تعرض الأداة منحنيات الخسارة والبيانات المستقلة لثلاث مراحل للكابل.

عند إجراء اختبار الغلاف أو تحديد الأخطاء، تأكد من عدم تأريض غلاف الكابل من كلا الطرفين، مع عدم وجود تأريض غير مباشر من خلال الوصلات أو الملحقات. الحد الأقصى لإخراج فحص الغلاف وتتبع الأخطاء هو 10 كيلو فولت.

سمات

1.يدعم اختبار الصمود لموجة جيبية VLF AC

2. الكل في واحد وظيفة قياس فقدان تان دلتا عازلة

3. خياران لجهد الذروة: 34 كيلو فولت و 45 كيلو فولت

4．خرج الموجة الجيبية: بحد أقصى 24 كيلو فولت RMS أو 31.8 كيلو فولت RMS

5.Built-in تيار مستمر الناتج الجهد لاختبارات العزل الإضافية

6. وضع اختبار الجهد الموجي المستطيل متاح

7.DC وظيفة قياس التسرب الحالي

8.Max 10 كيلو فولت الناتج لاختبار الغمد وتحديد خطأ الغمد

9．تسلسلات اختبار فقدان العزل الكهربائي التلقائي عند 0.5 U0 وU0 و1.5 U0

10．في الوقت الحقيقي ذروة الجهد والعرض الحالي أثناء التشغيل

11. تصور شكل موجة الإخراج في الوقت الحقيقي على الشاشة

12. قطع الجهد العالي التلقائي عند انهيار الجهد

13.التخزين الداخلي المحلي لجميع سجلات الاختبار

14.اختبار تصدير البيانات عبر واجهة USB 2.0

15.Supporting البرمجيات لإخراج تقرير الاختبار المخصص

16. وظيفة ترقية البرامج الثابتة عبر محرك أقراص USB

17．واجهة متعددة اللغات (الإنجليزية والصينية المبسطة)

18．مزودة بزر التوقف في حالات الطوارئ وقفل الإخراج عالي الجهد

19. تصميم حماية الجهد العكسي

20. تصميم حافظة واقية محمولة لاختبار الكابلات الميدانية في الهواء الطلق

سيناريوهات التطبيق

مرافق الطاقة

يعتمد مشغلو الشبكة وحدة الاختبار لتشغيل كابلات الجهد المتوسط، والصيانة الدورية، وتشخيص تان دلتا، وفحص الغلاف وتقييم العزل على شبكات التوزيع والمحطات الفرعية.

مصنعي المحولات

تستخدم مصانع المحولات والمعدات الكهربائية جهاز الاختبار في اختبارات عزل الكابلات والمكونات التي تتطلب قياس جهد VLF وقياس فقدان العزل الكهربائي.

محطات توليد الطاقة

تعتمد محطات الطاقة على معدات فحص كابلات المحطة، وصيانة كابلات المولدات المساعدة، واختبار الغلاف وتشخيص العزل أثناء انقطاع الصيانة.

السكك الحديدية

تقوم شبكات إمداد الطاقة بالسكك الحديدية بوضع كابلات متوسطة الجهد في محطات الجر الفرعية وخطوط النقل. يدعم الجهاز اختبارات تحمل الكابلات وتحليل دلتا تان أثناء نوافذ الصيانة.

النباتات الصناعية

تستخدمها ورش التعدين والبتروكيماويات والصلب والتصنيع في اختبارات قبول الكابلات الجديدة والصيانة الدورية والتحقيق في أخطاء الغلاف.

الجامعات

تطبق الكليات ومعاهد البحوث جهاز الاختبار لتدريس نظريات اختبار كابلات VLF، وحساب فقدان العزل الكهربائي، وتحليل عمر العزل ومعايير تشغيل السلامة ذات الجهد العالي.

مختبرات الفحص

تعتمد المعامل الاحترافية للجهد العالي والكابلات نظام اختبار VLF Tan Delta لإجراء اختبارات تحمل VLF وقياس Tan delta وفحص الغلاف وخدمات تشخيص الكابلات التابعة لجهات خارجية.

صيانة الكابلات

يستخدم طاقم خدمة الكابلات المعدات اللازمة لفحص الكابلات المعزولة بالورق، وXLPE، وPE، وتشخيص تقادم شجرة المياه، وتحديد موقع عيوب الغلاف، وإعداد تقارير الاختبار.

عناصر الاختبار المعمول بها

1.VLF كابل موجة جيبية تحمل الاختبار

2. اختبار فقدان العزل الكهربائي لكابلات الجهد المتوسط

3.تشخيص الشيخوخة لعزل كابل XLPE

4. كابل PE يتحمل فحص الجهد

5. اختبار أداء الكابلات المعزولة بالورق

6. تقييم تدهور شجرة كابلات المياه

7．ما يصل إلى 10 كيلو فولت اختبار غمد الكابل

8. تحديد خطأ غمد الكابل

9.DC الجهد تحمل الاختبار

10. اختبار جهد الموجة المستطيلة

11.DC قياس تسرب الوضع الحالي

12.اختبارات قبول تسليم الكابلات الجديدة

13. اختبارات الصيانة الوقائية الروتينية للكابل

14．ثلاث مراحل توليد تقرير الاختبار المتكامل

15. تخزين السجل المحلي وتصدير بيانات USB

حالة العملاء

مجال الصناعة:خدمة صيانة كابلات الجهد المتوسط

مشكلة المشروع

يحتاج فريق صيانة شبكة الكهرباء إلى تقييم العديد من وحدات تغذية كابلات XLPE القديمة. يمكن لاختبارات التحمل البسيطة فقط التحقق من مقاومة الانهيار، في حين طلب الفريق أيضًا بيانات فقدان العزل الكهربائي للحكم على عمر العزل وتحديد الكابلات التي تحتوي على عيوب محتملة في شجرة المياه.

اختبار عملية التدفق

قام الفنيون بعزل الكابل المستهدف، واتبعوا خمسة مواصفات للسلامة، وقاموا بتأريض المجموعة بأكملها، وتوصيل كابل الجهد العالي وسلك الحماية وفقًا للتعليمات، ثم تشغيل وحدة الاختبار. لقد اختاروا وضع اختبار tan delta، وملء جهد الطور المقدر بالكابل U0، وأطلقوا توقف الطوارئ وقفل الجهد العالي، ثم بدأوا الاختبار التلقائي. قامت الوحدة بقياس فقدان العزل الكهربائي تحت 0.5 U0 وU0 و1.5 U0، وتخزين البيانات وتفريغ الكابل بعد الانتهاء.

نتيجة الاختبار

قام الموظفون بفحص السجلات التاريخية وتصدير جميع البيانات إلى محرك أقراص USB. مطابقة تقارير مقارنة الطور التي تم إنشاؤها بواسطة البرامج مع قيم فقدان العزل الكهربائي ومنحنيات الاتجاه. وبقيت الكابلات ذات مؤشرات الفقد الطبيعية في الخدمة، في حين من المقرر مراقبة الكابلات التي تدهورت بشدة.

مزايا التطبيق

أنهى الفريق فحص الجهد الكهربي وتشخيص التقادم باستخدام جهاز محمول واحد. تعمل دورات الاختبار التلقائية وتصدير USB وإنشاء التقارير على تحسين إمكانية تتبع البيانات بشكل كبير وتقليل عبء العمل الورقي اليدوي.

التعليمات

س: ما هي الوظائف التي تدركها معدات الاختبار هذه؟

ج: إنه يكمل اختبار تحمل كابل الجهد المتوسط ​​VLF، وقياس فقدان العزل الكهربائي، وفحص الغلاف، وتحديد خطأ الغمد، واختبار تحمل التيار المستمر، واختبار الموجات المستطيلة، واكتشاف تيار التسرب.

س: ما هو الفرق بين اختبار تحمل VLF واختبار tan delta؟

ج: يتحقق اختبار الصمود VLF مما إذا كان عزل الكابل يمكن أن يتحمل جهد التيار المتردد المحدد؛ يقيس اختبار Tan Delta عامل فقدان العزل الكهربائي للحكم على عمر العزل ودرجة تدهوره.

س: ما هي تكوينات الجهد الاختيارية؟

ج: نموذجين: ذروة 34 كيلو فولت وذروة 45 كيلو فولت. يُنتج الطراز 34 كيلو فولت موجة جيبية تصل إلى 24 كيلو فولت RMS / ذروة 34 كيلو فولت؛ يصل الطراز 45 كيلو فولت إلى 31.8 كيلو فولت RMS / ذروة 45 كيلو فولت.

س: على أي تردد يتم قياس tan delta؟

ج: يتم إجراء قياس دلتا تان تحت تردد منخفض للغاية يبلغ 0.1 هرتز.

س: ما هو نطاق سعة الكابل الذي يدعم اختبار تان دلتا؟

أ: نموذج 34 كيلو فولت: 1 nF ~ 8 μF؛ نموذج 45 كيلو فولت: 1 nF ~ 5 μF.

س: هل يمكن لسجلات اختبار تصدير المعدات؟

ج: نعم. يتم تخزين سجلات الاختبار داخليًا ويمكن تصديرها عبر USB 2.0. يمكن فتح الملفات المصدرة باستخدام برنامج مخصص لإنشاء تقارير اختبار رسمية.

س: هل يدعم تحديد خطأ الغمد؟

ج: نعم، تدعم آلة الاختبار فحص الغلاف وتحديد موقع الخطأ بحد أقصى 10 كيلو فولت.

س: ملاحظات السلامة الرئيسية أثناء التشغيل؟

ج: يمكن للمهنيين المدربين فقط تشغيل الوحدة. يجب أن يكون كابل الاختبار متوقفًا عن التشغيل ومؤرضًا ومعزولًا تمامًا قبل توصيل الأسلاك. يتطلب اختبار الجهد العالي الإشراف في الموقع، ويجب استخدام إيقاف الطوارئ وقفل الجهد العالي بشكل صحيح.

مزايا ويشين

توفر شركة Weshine Electric أدوات اختبار كهربائية احترافية لمشغلي شبكات الطاقة وفرق صيانة الكابلات والمقاولين الهندسيين ومختبرات الاختبار وجميع أنواع المستخدمين الصناعيين. بالنسبة لتشخيص كابلات VLF وtan delta، فإننا نركز على التشغيل الميداني السهل، والإخراج المستقر عالي الجهد، وقياس الخسارة الدقيق، وتخزين البيانات الكامل ووظائف دعم التقارير. نحن نقدم خدمة شاملة بما في ذلك إرشادات اختيار النموذج ومطابقة نظام اختبار الكابلات والتدريب على عمليات السلامة وحلول الاختبار المخصصة. بفضل الخبرة الهندسية الوفيرة ومراقبة الجودة الصارمة والدعم الفني الكامل وحلول الاختبار الناضجة وخدمة ما بعد البيع العالمية، فإننا نساعد العملاء على إنهاء فحص الكابلات وتشخيص العزل من خلال بيانات اختبار واضحة يمكن تتبعها. إذا كنت بحاجة إلى معدات موثوقة لتشخيص الكابلات الكل في واحد، فإن نظام اختبار VLF Tan Delta الخاص بنا يمكنه تلبية متطلبات الاختبار في الموقع بشكل كامل.
