مولد الجهد العالي ذو التردد المنخفض للغاية

باعتبارنا شركة مصنعة محترفة في الصين، ترغب Weishine في أن توفر لك مولد عالي الجهد عالي التردد منخفض للغاية، والذي تم تصميمه لاختبار مقاومة التيار المتردد للعزل الكهربائي حيث تتطلب معدات اختبار تردد الطاقة التقليدية سعة زائدة. في اختبار العزل الوقائي، يعد اختبار تحمل الجهد العالي أحد أهم الطرق للتحقق مما إذا كان عزل المعدات يمكنه تحمل جهد الاختبار المحدد بأمان. بالنسبة لكائنات الاختبار ذات السعة الكبيرة مثل كابلات الطاقة XLPE ومكثفات الطاقة والمولدات الكبيرة والمحركات، غالبًا ما يتطلب اختبار تحمل التيار المتردد بتردد 50 هرتز محول اختبار كبير أو مجموعة اختبار رنين. يعمل نظام اختبار التردد المنخفض للغاية بتردد 0.1 هرتز على تقليل سعة طاقة الاختبار المطلوبة ويجعل الاختبار الميداني أكثر عملية. كما يعمل التصميم المدمج والمحمول على تقليل تكلفة الشراء الإجمالية لفرق الهندسة الميدانية.

تولد وحدة الاختبار جهدًا عاليًا للتيار المتردد ذي التردد المنخفض للغاية. ترددات الإخراج المتاحة هي 0.1 هرتز، 0.05 هرتز، 0.02 هرتز، و0.01 هرتز. يسمح التردد المنخفض للأداة باختبار الأحمال السعوية الأكبر مع الحفاظ على التحكم في حجم معدات الاختبار والطلب على الطاقة. وفقًا للدليل، فإن النظام مناسب بشكل خاص للمعدات الكهربائية ذات السعة المكافئة الكبيرة، بما في ذلك كابلات الطاقة والمكثفات والمولدات المتوسطة والكبيرة والمحركات.

مكونات المنتج

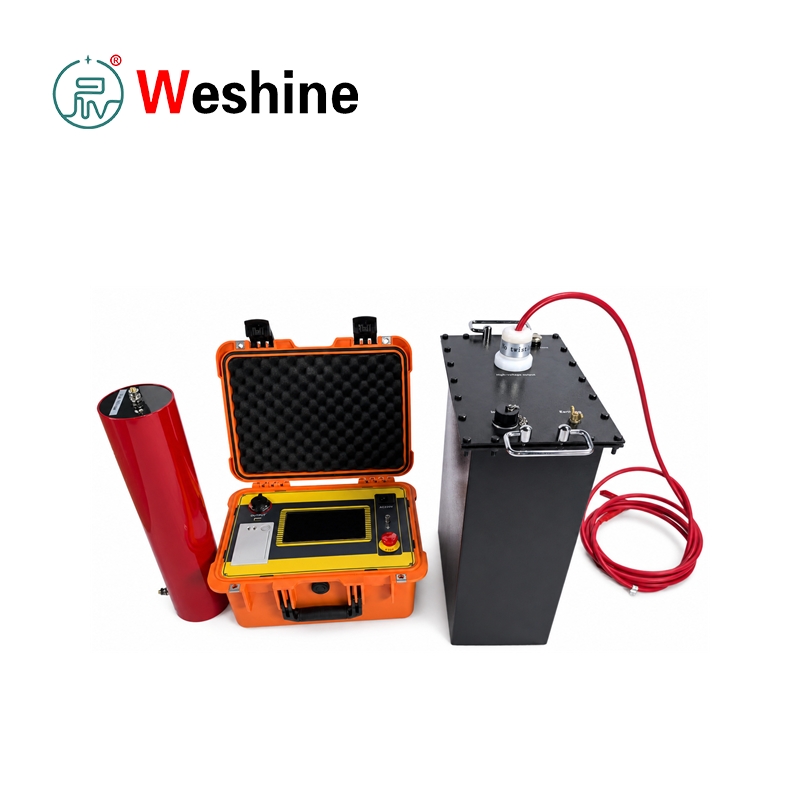

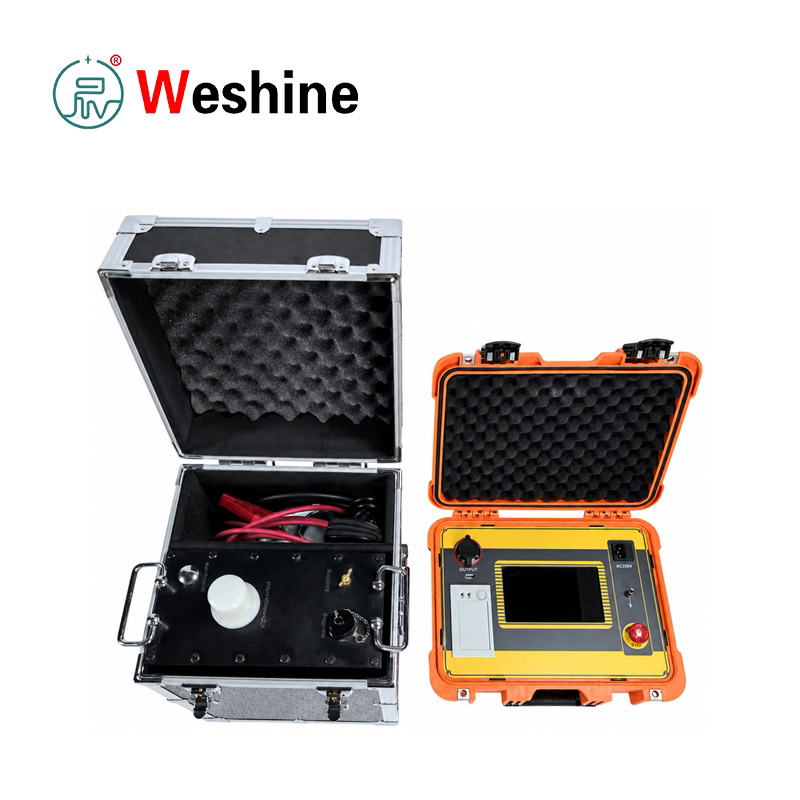

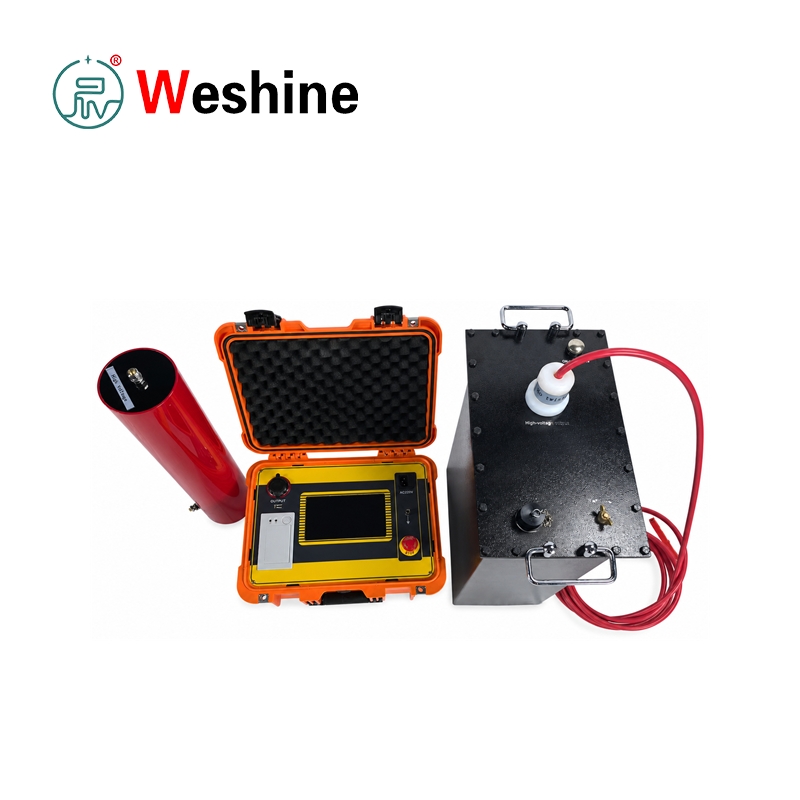

يتكون النظام من جزأين رئيسيين: جهاز التحكم ومعزز الجهد العالي.

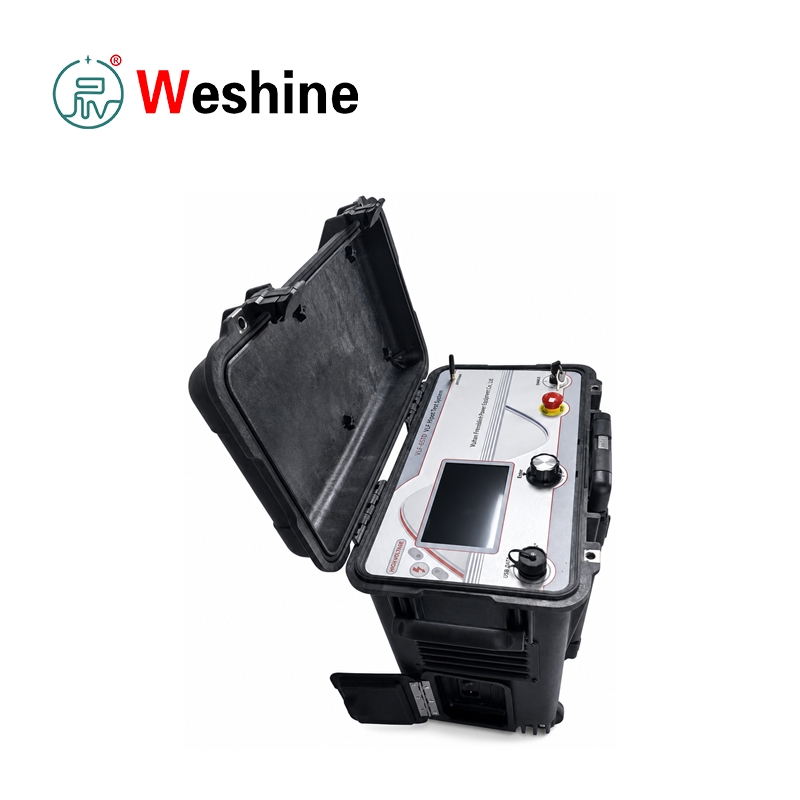

تشتمل وحدة التحكم على شاشة لمس سعوية مقاس 7 بوصات، ومفتاح طاقة، ومدخل تيار متردد 220 فولت، وطرف تأريض، ومنفذ اتصال USB، وطابعة، وزر إيقاف الطوارئ.

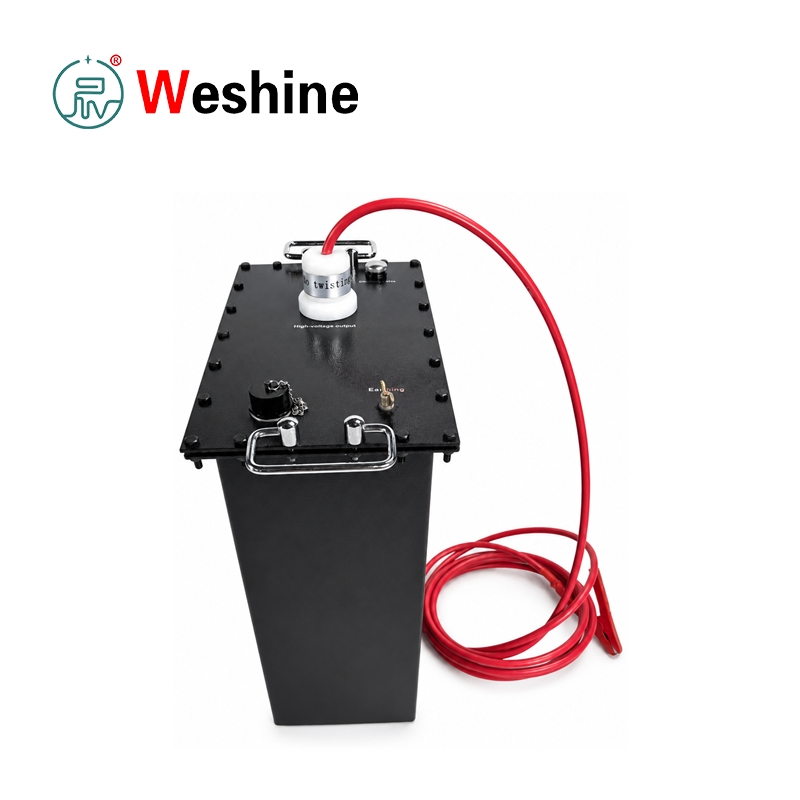

يُنتج المعزز مخرجات الجهد العالي ويتم توصيله بوحدة التحكم من خلال كابل التحكم ذو الجهد المنخفض المرفق. يتم توصيل خرج الجهد العالي بكائن الاختبار باستخدام كابل الجهد العالي المرفق وملحقات التأريض.

العملية مؤتمتة

بعد توصيل الأسلاك، يقوم المستخدم بتعيين تردد الخرج، ومدة الاختبار، وجهد الاختبار، وحد التيار الزائد الجانبي عالي الجهد، وحد الجهد الزائد على شاشة اللمس. عندما يبدأ الاختبار، يقوم الجهاز بإجراء فحص ذاتي للحمل، وارتفاع الجهد التلقائي، وإخراج السعة الثابتة، والتوقيت، والإغلاق العادي، والتفريغ التلقائي. يمكن أن يتوقف الجهاز عن طريق المؤقت أو عن طريق التوقف اليدوي. كما أنه يوفر حماية إيقاف التشغيل غير الطبيعي من خلال الحماية من الجهد الزائد والتيار الزائد.

يعتمد مولد الجهد العالي ذو التردد المنخفض للغاية هذا على التحكم في ردود الفعل السلبية ذات الجهد العالي والجهد المنخفض. ينص الدليل على أن الإخراج لا ينتج عنه تأثير ارتفاع سعوي. تشمل وظائف الحماية المتعددة الحماية من الجهد الزائد، وحماية التيار الزائد الجانبي عالي الجهد، وحماية التيار الزائد الجانبي منخفض الجهد، مع وقت عمل الحماية لا يزيد عن 10 مللي ثانية. يتم توصيل وحدة التحكم ومولد الجهد العالي من خلال التحكم في الجهد المنخفض، ويتم استخدام التحكم البصري لتشغيل أكثر أمانًا. تصميم متين للأجهزة، وعمر خدمة طويل لاستخدام المشروع على المدى الطويل والاختبار المتكرر.

يمكن طباعة نتائج الاختبار مباشرة كتقرير اختبار. يتم حفظ البيانات التاريخية تلقائيًا بعد إيقاف المؤقت العادي، أو التوقف اليدوي، أو إيقاف حماية الجهد الزائد، أو توقف حماية التيار الزائد. يمكن للأداة تخزين ما يصل إلى 64 سجل قياس؛ يتم حذف السجلات القديمة تلقائيًا عند تجاوز حد التخزين. يدعم النظام أيضًا إعداد التاريخ والوقت، وتبديل الواجهة الصينية والإنجليزية، والتخزين التلقائي، والطباعة التلقائية، واتصال USB مع برنامج الإدارة العليا.

تتوافق معدات الاختبار مع DL/T 849.4-2004، الشروط الفنية العامة لمولدات الجهد العالي ذات التردد المنخفض للغاية. يشير الدليل أيضًا إلى طريقة اختبار VLF بتردد 0.1 هرتز لكابلات الطاقة المعزولة بجهد 35 كيلو فولت وأقل من XLPE. في الاستخدام الميداني، يجب ألا تتجاوز سعة كائن الاختبار الحمل السعوي المقدر لتكوين الأداة المحددة. إذا كانت سعة كائن الاختبار أقل من 0.05 μF، فقد يتم توصيل مكثف مساعد 0.05 μF على التوازي لدعم الخرج العادي.

معلمة المنتج

دليل المنتج

مبدأ العمل لجهاز اختبار VLF

يعمل جهاز اختبار VLF المحمول عن طريق استبدال اختبار تحمل تردد الطاقة 50 هرتز باختبار تيار متردد منخفض التردد للغاية.

بالنسبة لكائنات الاختبار السعوية، يتناسب التيار مع التردد والسعة والجهد. من خلال تقليل التردد إلى 0.1 هرتز أو أقل، يتم تقليل سعة طاقة الاختبار المطلوبة بشكل كبير مع الحفاظ على الغرض العملي المتمثل في اختبار مقاومة عزل التيار المتردد.

اتصال المعدات قبل الاختبار

قبل الاختبار، قم بالاتصال:

وفقا لمخطط الأسلاك في الدليل.

يجب أن تكون محطة التأريض متصلة بالأرض. يتم توصيل دخل التيار المتردد بمصدر طاقة 220 فولت، 50 هرتز.

في حالة استخدام مولد محمول، يجب أن يكون جهد وتردد خرج المولد ثابتًا.

إعداد المعلمة وإعداد الاختبار

قم بتشغيل وحدة التحكم وادخل إلى شاشة إعداد المعلمة.

قم بتعيين المعلمات التالية:

الترددات المتاحة تشمل:

يمكن ضبط مدة الاختبار من 0 إلى 99 دقيقة.

قيم الجهد والتيار التي تظهرها الأداة هي قيم الذروة.

عملية الاختبار التلقائي

بعد الضغط على Start، يقوم الجهاز بإجراء فحص ذاتي.

تتضمن عملية الاختبار ما يلي:

1. تحميل الفحص الذاتي
2. ارتفاع الجهد التلقائي
3. إخراج السعة الثابتة
4. تحمل التوقيت
5. الاغلاق التلقائي والتفريغ

إذا لم يتم اكتشاف أي تحميل، تعرض وحدة التحكم تحذيرًا بعدم التحميل.

بعد الوصول إلى الجهد المحدد، يحافظ الجهاز على خرج ثابت السعة ويبدأ عملية توقيت الصمود.

عند الوصول إلى الوقت المحدد، يقوم النظام بإيقاف إخراج الجهد العالي ويقوم بتفريغ كائن الاختبار تلقائيًا.

أوضاع إيقاف التشغيل وإدارة البيانات

الصك يدعم:

الاغلاق العادي

إيقاف غير طبيعي

في كل وضع إيقاف تشغيل، يتم تخزين بيانات الاختبار كبيانات تاريخية.

يمكن للمستخدمين:

دليل اختبار الكابلات

لاختبار الكابلات:

1. افصل جميع المعدات الكهربائية المتصلة بالكابل قبل الاختبار.
2. قياس مقاومة العزل باستخدام مقياس الضخامة.
3. قم بإجراء اختبار تحمل VLF فقط بعد قبول فحص العزل.

يحدد الدليل:

مدة الاختبار:

دليل اختبار المحركات المتزامنة

بالنسبة لاختبار المحركات المتزامنة، يوصي الدليل باختبار مرحلة تلو الأخرى.

طريقة الاختبار:

وقت الاختبار هو بشكل عام نفس اختبار تحمل تردد الطاقة، عادة:

أثناء الاختبار، يجب على المشغلين ملاحظة ما يلي:

تفريغ السلامة بعد الاختبار

بعد إيقاف التشغيل، استخدم قضيب التفريغ لتفريغ كائن الاختبار بالكامل قبل إزالة أي كابلات.

هذه الخطوة ضرورية، خاصة بالنسبة للمعدات السعوية مثل:

سمات

1.يدعم اختبار تحمل التيار المتردد بتردد منخفض للغاية 0.1 هرتز.

2.يدعم اختيار تردد الإخراج 0.05 هرتز و0.02 هرتز و0.01 هرتز.

3.يوفر ارتفاع الجهد التلقائي، وإخراج السعة الثابتة، والتوقيت، والإغلاق، والتفريغ.

4. يقيس ويعرض مخرجات الجهد العالي واختبار التيار كقيم الذروة.

5.يوفر حماية الجهد الزائد لإخراج الجهد العالي.

6.يوفر حماية من التيار الزائد للجانب عالي الجهد والجهد المنخفض.

7. يقطع الإخراج تلقائيًا عندما يتجاوز الجهد أو التيار الحد المحدد.

8.وقت عمل الحماية لا يزيد عن 10 مللي ثانية.

9.يوفر تشغيل شاشة تعمل باللمس بالسعة 7 بوصة.

10.يعرض بيانات الاختبار والشكل الموجي للإخراج على شاشة اللمس.

11.يتضمن تخزين البيانات التاريخية تلقائيًا لما يصل إلى 64 سجلًا.

12.يوفر طابعة مدمجة لطباعة تقرير الاختبار.

13.يدعم اتصال USB مع برامج الإدارة العليا.

14．يتضمن تبديل الواجهة الصينية والإنجليزية.

15. يوفر التحكم في ردود الفعل السلبية ذات الجهد العالي والجهد المنخفض ذات الحلقة المغلقة.

16.يدعم اختبار تحمل التيار المتردد لكائنات الاختبار ذات السعة الكبيرة.

17.يتضمن قضيب التفريغ وكابل التأريض للتفريغ الآمن بعد الاختبار.

18.يوفر زر التوقف في حالات الطوارئ على وحدة التحكم.

19.يدعم التشغيل الداخلي والخارجي.

20．يتضمن مكثف تعويض لكائنات اختبار السعة الصغيرة.

سيناريوهات التطبيق

مرافق الطاقة

تستخدم مرافق الطاقة معدات اختبار VLF لاختبار تحمل كابلات الطاقة ذات الجهد المتوسط، والمحركات الكبيرة، والمولدات، والمكثفات، وغيرها من المعدات الكهربائية ذات السعة الكبيرة أثناء الصيانة الوقائية واختبار القبول.

مصنعي المحولات

يمكن لمصنعي المحولات والمعدات الكهربائية استخدام مجموعة الاختبار في مناطق الاختبار حيث تتطلب أنظمة العزل ذات السعة الكبيرة التحقق من مقاومة التيار المتردد بتردد منخفض.

محطات توليد الطاقة

تستخدم محطات الطاقة الأداة لاختبار تحمل ملفات الجزء الثابت للمولد والمحركات الكبيرة وكابلات خدمة المحطة وأنظمة العزل ذات الصلة أثناء التشغيل والإصلاح والصيانة الروتينية.

السكك الحديدية

تستخدم أنظمة إمداد الطاقة بالسكك الحديدية كابلات متوسطة الجهد ومعدات دوارة. تدعم وحدة الاختبار اختبار التحمل الميداني أثناء انقطاعات الصيانة المجدولة.

النباتات الصناعية

يمكن للمنشآت الصناعية مثل مصانع التعدين والبتروكيماويات والصلب ومصانع التصنيع استخدام الأداة لاختبار تحمل عزل الكابلات والمحركات في أنظمة توزيع الطاقة بالمحطة.

الجامعات

يمكن للجامعات ومراكز التدريب استخدام النظام لتدريس مبادئ اختبار تحمل الترددات المنخفضة جداً (VLF)، وحساب التيار السعوي، وإجراءات اختبار الكابلات، وممارسات السلامة ذات الجهد العالي.

مختبرات الفحص

يمكن لمختبرات الجهد العالي الاعتماد على مولد الجهد العالي ذو التردد المنخفض للغاية لاختبار تحمل التيار المتردد لكائنات الاختبار السعوية وعينات الكابلات والمحركات وأنظمة العزل التي تتطلب جهدًا كهربائيًا منخفض التردد للغاية يمكن التحكم فيه.

صيانة الكابلات

تستخدم فرق صيانة الكابلات جهاز الاختبار لاختبارات قبول كابل XLPE، والاختبارات الوقائية، وفحوصات متابعة الأخطاء، والتحقق من العزل بعد التثبيت أو الإصلاح.

التطبيقات

1.0.1 هرتز VLF AC يتحمل الاختبار.

2.كابل الطاقة XLPE يتحمل الاختبار.

اختبار عزل الكابلات بجهد 3．35 كيلو فولت أو أقل.

4.مكثف الطاقة يتحمل الاختبار.

5. اختبار عزل المولدات المتوسطة والكبيرة.

6．الجزء الثابت للمحرك يتحمل الاختبار.

7.اختبار تسليم الكابلات.

8. اختبار الصيانة الوقائية للكابلات.

9. التحقق من عزل المعدات ذات السعة الكبيرة.

10.Field AC يتحمل الاختبار مع انخفاض قدرة طاقة الاختبار.

11. اختبار الجهد العالي التلقائي في الوقت المناسب.

12．الجهد الزائد والتيار الزائد المحمي اختبار الصمود.

13. تخزين سجل الاختبار التاريخي.

14.إصدار تقرير الاختبار المطبوع.

15. فحص حالة العزل قبل التنشيط.

حالة العملاء

الصناعة: مقاول صيانة الكابلات.

المشكلة: مطلوب مقاول صيانة لإجراء اختبار القبول على كابل XLPE متوسط ​​الجهد تم تركيبه حديثًا. كان من الصعب نقل معدات تحمل التيار المتردد التقليدية ذات تردد الطاقة وتتطلب سعة طاقة أعلى بسبب سعة الكابل. احتاج الفريق إلى حل محمول لمقاومة التيار المتردد مناسب لاختبار الكابلات الميدانية.

عملية الاختبار: قام الفنيون بفصل جميع المعدات المتصلة بالكابل وقاموا أولاً بفحص كل مرحلة باستخدام مقياس الضخامة. بعد التأكد من مقاومة العزل المقبولة، قاموا بتوصيل وحدة التحكم والمعزز وكابل الإخراج عالي الجهد وكابل التأريض وقضيب التفريغ وفقًا لأسلاك الاختبار. تم ضبط جهد الاختبار وفقًا لجهد طور الكابل، وتم حساب قيمة التيار الزائد من سعة الكابل وتردد الاختبار والجهد. اختار الفريق خرج 0.1 هرتز، وحدد مدة الاختبار المطلوبة، وبدأ في رفع الجهد تلقائيًا.

النتيجة: أكمل الجهاز ارتفاع الجهد التلقائي، وإخراج السعة الثابتة، والتوقيت، والإيقاف، والتفريغ. لم يلاحظ أي تفريغ مدمر، أو صوت غير طبيعي، أو دخان، أو رائحة، أو جهد غير مستقر، أو تيار غير طبيعي خلال فترة الصمود. تم تخزين بيانات الاختبار وطباعتها لسجل المشروع.

الفوائد ： أكمل المقاول اختبار تحمل كابل التيار المتردد باستخدام نظام ميداني أصغر وأكثر عملية. ساعدت الحماية التلقائية والتوقيت والتفريغ والتخزين والطباعة على تقليل التشغيل اليدوي وتحسين وثائق الاختبار.

التعليمات

ما هو مولد الجهد العالي ذو التردد المنخفض للغاية المستخدم؟ يتم استخدامه لاختبار تحمل التيار المتردد VLF للمعدات الكهربائية ذات السعة الكبيرة، وخاصة كابلات الطاقة ومكثفات الطاقة والمولدات والمحركات.

لماذا نستخدم اختبار VLF بتردد 0.1 هرتز بدلاً من اختبار تحمل التيار المتردد بتردد 50 هرتز؟ تتطلب كائنات الاختبار ذات السعة الكبيرة تيارًا عاليًا عند 50 هرتز. يؤدي تقليل تردد الاختبار إلى 0.1 هرتز إلى تقليل سعة الاختبار المطلوبة بشكل كبير، مما يجعل اختبار تحمل التيار المتردد الميداني أكثر عملية.

ما هي ترددات الإخراج المتاحة؟ تدعم وحدة الاختبار إعدادات تردد الإخراج 0.1 هرتز، 0.05 هرتز، 0.02 هرتز، و0.01 هرتز.

ما هو الحد الأقصى للحمل بالسعة؟ الحد الأقصى للحمل هو 0.5 μF عند 0.1 هرتز، و1.1 μF عند 0.05 هرتز، و2.2 μF عند 0.02 هرتز، و5.5 μF عند 0.01 هرتز.

ما هي وظائف الحماية المضمنة؟ تشتمل الأداة على حماية من الجهد الزائد، وحماية من التيار الزائد الجانبي عالي الجهد، وحماية من التيار الزائد الجانبي منخفض الجهد، وإيقاف الطوارئ، والتفريغ التلقائي بعد إيقاف التشغيل.

هل يمكن لمجموعة الاختبار طباعة تقارير الاختبار؟ نعم. يمكن للطابعة المدمجة طباعة بيانات الاختبار الحالية والبيانات التاريخية المعروضة على الشاشة.

كم عدد السجلات التاريخية التي يمكن تخزينها؟ يمكن للأداة تخزين ما يصل إلى 64 سجل اختبار تاريخي. يتم حذف السجلات الأقدم من أحدث 64 سجلًا تلقائيًا.

ما هي احتياطات السلامة المطلوبة بعد الاختبار؟ بعد إيقاف التشغيل، استخدم قضيب التفريغ لتفريغ كائن الاختبار بالكامل قبل إزالة أي كابلات. يجب أن يتم إجراء اختبار الجهد العالي فقط من قبل أفراد مدربين يتبعون إجراءات السلامة ذات الجهد العالي.

مزايا ويشين

توفر Weshine Electric معدات الاختبار الكهربائية لمرافق الطاقة والمقاولين والمنشآت الصناعية والمختبرات وفرق صيانة الكابلات. بالنسبة لاختبار تحمل VLF، تركز Weshine على التشغيل الميداني العملي، والإخراج المستقر عالي الجهد، والحماية التلقائية، والملحقات الكاملة، ووثائق الاختبار الواضحة. يتم تزويد الأدوات بسجلات فحص المصنع وإرشادات التشغيل لدعم الاستخدام الموثوق بعد التسليم.

يمكن لـ Weshine مساعدة العملاء في اختيار النموذج، وإعداد جهد اختبار الكابل، وتقييم سعة الحمل، ومتطلبات الاختبار المخصصة. إذا كنت تبحث عن معدات اختبار مستقرة وطويلة الأمد، فإن مولد الجهد العالي ذو التردد المنخفض للغاية الخاص بنا يمكنه تلبية متطلبات الاختبار المتنوعة في الموقع بشكل كامل. بفضل الخبرة الهندسية ومراقبة الجودة والدعم الفني وحلول الاختبار الموثوقة والخدمة الدولية، تساعد Weshine المستخدمين على إجراء اختبار عزل الكابلات والسعة الكبيرة بكفاءة وأمان. خدمات لوجستية عالمية سريعة، وخيارات دفع متعددة للمشترين بالجملة في الخارج.
