نظام اختبار AC Hipot بدون تفريغ جزئي 100 كيلو فولت

إن نظام اختبار Hipot AC الخالي من التفريغ الجزئي بقدرة 100 كيلو فولت هو حل احترافي لاختبار الجهد العالي تم تطويره لاختبارات الجهد الكهربي لمقاومة التيار المتردد واكتشاف التفريغ الجزئي للمحولات والمفاتيح الكهربائية والعوازل والكابلات والبطانات ومعدات نظم المعلومات الجغرافية وغيرها من الأجهزة الكهربائية.

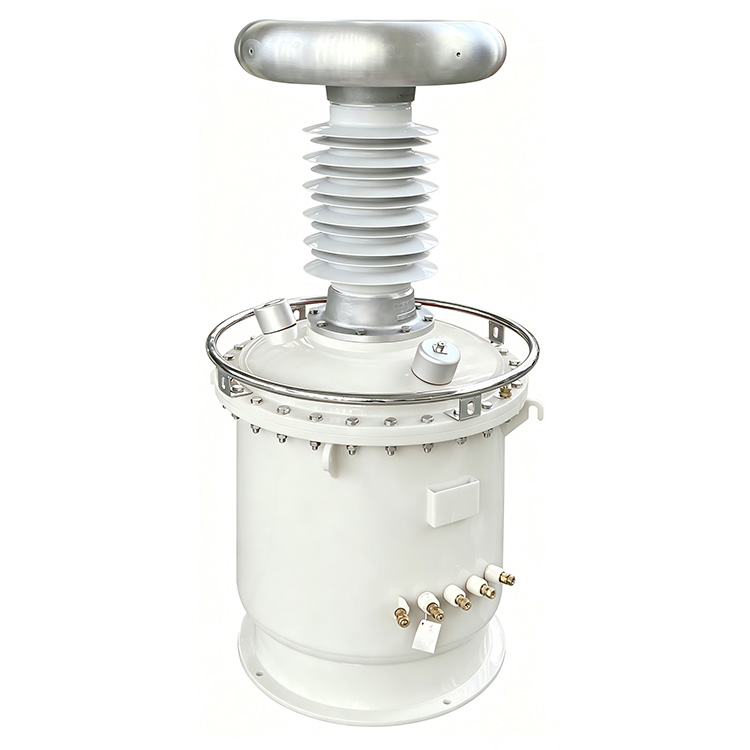

يعتمد النظام محول اختبار معزول بالغاز SF6 بدلاً من الهيكل التقليدي المغمور بالزيت، مما يزيل خطر التلوث بالزيت مع تقليل وزن المعدات بشكل كبير بنسبة 20% إلى 60%. يتميز هذا المحول بعزل فائق وتفريغ جزئي منخفض للغاية، ليصل إلى مستوى PD ≥3pC. يحافظ النظام الكامل على التفريغ الجزئي الإجمالي لا يزيد عن 5pC عند التشغيل عند الجهد المقنن.

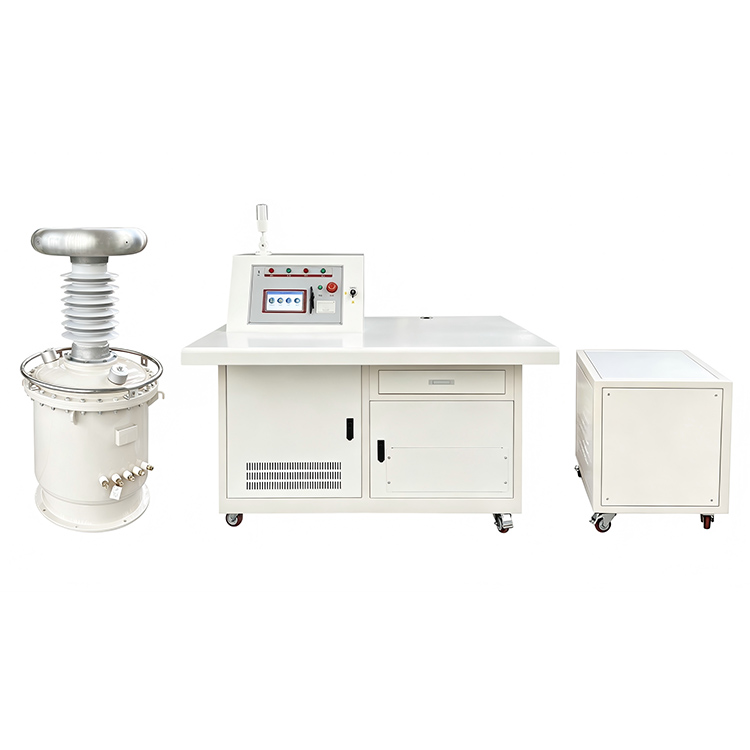

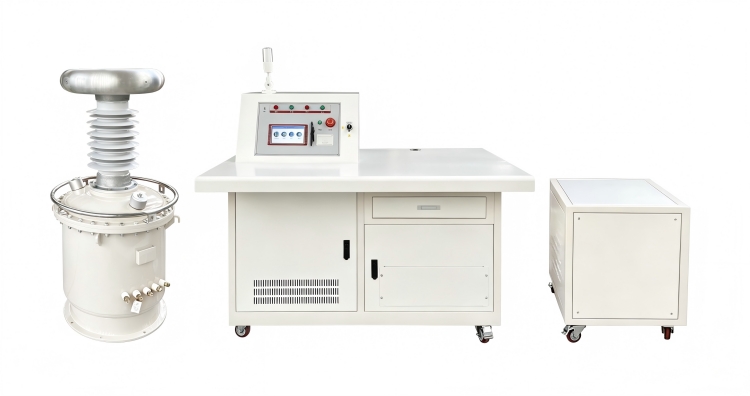

يتم تجميع نظام الاختبار المتكامل هذا مع محول اختبار الجهد العالي، ومكثف الاقتران، ومفاعل تحديد تيار الجهد العالي، ومفاعل تعويض الجهد المنخفض، ومحول العزل، ووحدة التشغيل الأوتوماتيكية بالإضافة إلى خزانة التعويض. يمكن لهيكل تعويض الجهد المنخفض المدمج أن يخفض بشكل فعال استهلاك تيار الإدخال بحد أقصى 60%، مما يساعد على رفع كفاءة الطاقة وخفض نفقات التشغيل اليومية.

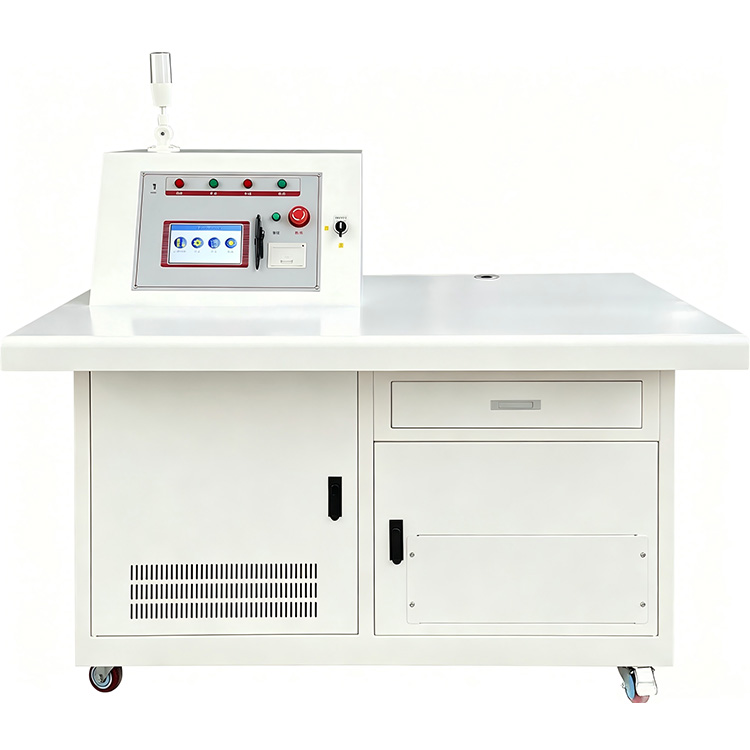

مُجهز بوحدة تحكم ملونة تعمل باللمس مقاس 7 بوصة، ويدعم النظام كلا من أوضاع الاختبار الأوتوماتيكية واليدوية. يمكن للمستخدمين تكوين ما يصل إلى خمس مراحل جهد، ومعدلات انحدار الجهد، وتحمل فترات الاختبار بشكل مستقل. تشمل وظائف الاختبار التلقائي زيادة الجهد، وتبديل التعويض، والتوقيت، وتقليل الجهد، وتخزين البيانات، وطباعة التقارير، مما يحسن بشكل كبير من كفاءة الاختبار وقابلية التكرار.

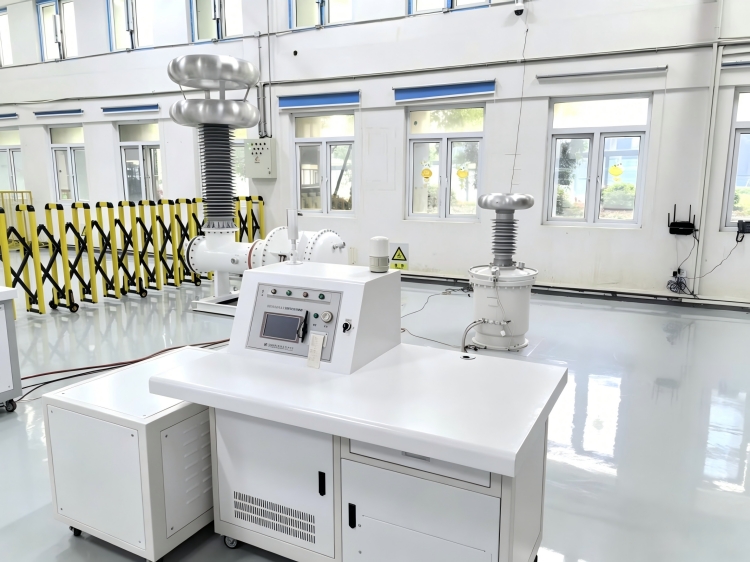

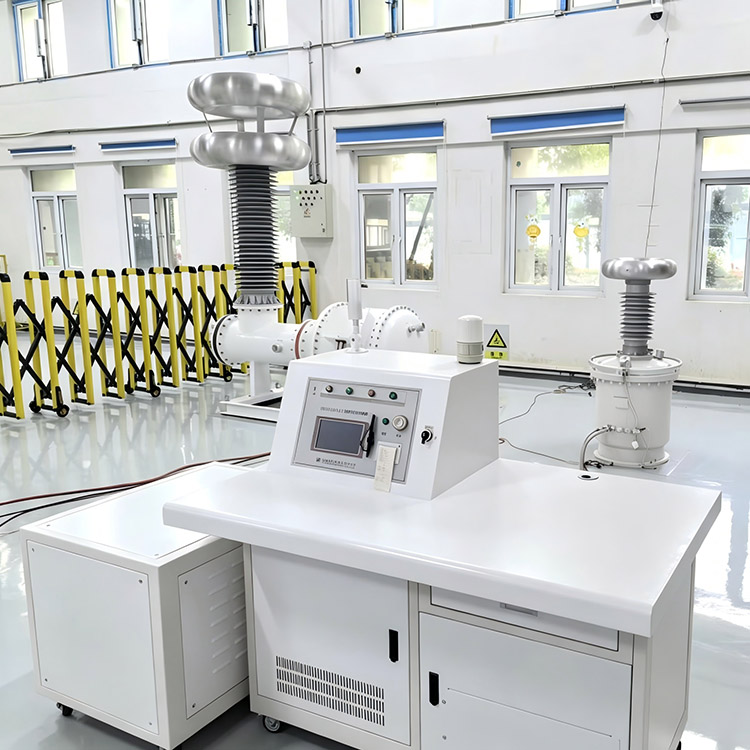

تم تصميم النظام لمختبرات الجهد العالي وتطبيقات الاختبار الميداني، ويوفر خرجًا جيبيًا ثابتًا مع تشويه شكل موجة أقل من 5%، وضوضاء تشغيل منخفضة، وحماية موثوقة ضد ظروف الجهد الزائد والتيار الزائد. يسمح التصميم القابل للتطوير للأنظمة المماثلة ضمن سلسلة المنتجات بتحقيق معدلات جهد تصل إلى 1200 كيلو فولت لتطبيقات اختبار الجهد العالي للغاية.

دليل المنتج

كيف يعمل النظام

يولد نظام اختبار Hipot AC الخالي من التفريغ الجزئي 100 كيلو فولت خرج تردد طاقة عالي الجهد مستقرًا من خلال محول الاختبار المعزول SF6. أثناء الاختبار، يقوم مكثف الاقتران ودائرة القياس بمراقبة نشاط التفريغ الجزئي بشكل مستمر بينما يقوم نظام التحكم التلقائي بإدارة عمليات زيادة الجهد والإمساك والتخفيض.

يعمل مفاعل تعويض الجهد المنخفض على خفض تيار الإدخال المطلوب، مما يوفر كفاءة أفضل في استخدام الطاقة ويخفف عبء الحمل على مصدر الطاقة المتصل. النظام بأكمله قادر على تنفيذ اختبار تحمل الجهد وقياس التفريغ الجزئي في وقت واحد، لذلك يمكن للمستخدمين إجراء تقييم شامل لأداء العزل لجميع أنواع المعدات ذات الجهد العالي.

سمات

1、تصميم محول معزول بالغاز SF6 بدون تلوث بالزيت

2. مستوى التفريغ الجزئي الكلي ≥5pC

3. مستوى التفريغ الجزئي للمحول ≥3pC

4- جهد الخرج يصل إلى 100 كيلو فولت

5. تعويض الطاقة التفاعلية يقلل من مصدر التيار بنسبة تصل إلى 60%

6 、 طرق الاختبار التلقائي واليدوي

7 、 إعدادات الجهد والتوقيت القابلة للبرمجة بخمس مراحل

8. معدل منحدر الجهد قابل للتعديل من 0.5 كيلو فولت/ثانية إلى 2.5 كيلو فولت/ثانية

9 、 تبديل التعويض التلقائي وتنظيم الجهد

10、وظائف تخزين وطباعة البيانات التاريخية

11 、 قياس الجهد عالية الدقة

12、مخرج موجة جيبية مستقر مع تشويه ≥5%

13 、 عملية منخفضة الضوضاء ≥65dB

14 、 حماية شاملة من الجهد الزائد والتيار الزائد

15 、 مناسبة للتفريغ الجزئي واختبار التيار المتردد لتحمل الجهد

مجالات التطبيق

1- شركات مرافق الطاقة

يستخدم لاختبار العزل الروتيني وتقييم التفريغ الجزئي للمحولات والمفاتيح الكهربائية ومعدات نظم المعلومات الجغرافية والكابلات وأجهزة المحطات الفرعية.

2、مختبرات الجهد العالي

مناسب لاختبار النوع، واختبار قبول المصنع، والمشاريع البحثية التي تتطلب أداء تفريغ جزئي منخفض للغاية.

3- مصنعي المحولات

يستخدم لمراقبة الجودة، والتحقق من العزل، واختبار المصنع النهائي لمحولات الطاقة والتوزيع.

4. الجامعات والمعاهد البحثية

يدعم التعليم الهندسي عالي الجهد وأبحاث العزل ومشاريع الاختبارات الكهربائية المتقدمة.

5. المؤسسات الصناعية والتعدينية

يوفر اختبار الصيانة الوقائية وتقييم حالة العزل للمعدات الكهربائية الهامة.

عناصر الاختبار النموذجية

1 、 محول التيار المتردد يتحمل اختبار الجهد

2 、 اختبار التفريغ الجزئي لنظم المعلومات الجغرافية

3 、 اختبار المفاتيح الكهربائية ذات الجهد العالي

4 、 اختبار عزل كابل الطاقة

5 、 اختبار العازل والبطانة

6. اختبار قبول مصنع المعدات الكهربائية

7 、 أبحاث مختبر الجهد العالي

8、برامج الصيانة الوقائية

مزايا ويشين

تركز Weshine Electric على تطوير وتصنيع معدات اختبار الجهد العالي بالإضافة إلى أنظمة قياس التفريغ الجزئي. تتميز وحدات اختبار تحمل الجهد الكهربي للتيار المتردد مع عزل غاز SF6 بمخرج تفريغ جزئي منخفض للغاية، وتشغيل تلقائي ذكي، وتكنولوجيا تعويض توفير الطاقة، ووحدات حماية السلامة التي يمكن الاعتماد عليها. تم تصميم جميع الحلول المقدمة من Weshine للتعامل مع مهام الاختبار الصارمة في كل من المختبرات وبيئات العمل في الموقع، حيث تساعد العملاء في إجراء فحوصات دقيقة لأداء العزل، وتلبية معايير الصناعة ذات الصلة، والحفاظ على تشغيل مستقر طويل المدى لمعدات الجهد العالي الخاصة بهم.

يمكن لنظام اختبار Hipot AC الخالي من التفريغ الجزئي بقدرة 100 كيلو فولت أن يلبي بشكل كامل جميع اختبارات العزل ذات الجهد العالي ومتطلبات مراقبة التفريغ الجزئي. لا تتردد في التواصل مع فريقنا في أي وقت للحصول على حلول مخصصة وبيانات فنية مفصلة وعروض أسعار تنافسية.
