نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD

قامت Weshine، باعتبارها شركة صينية متخصصة في تصنيع وتوريد ومصنع معدات اختبار الجهد العالي، بإنتاج نظام اختبار جهد تحمل التيار المتردد الخالي من PD، والذي يوفر إمكانات اختبار متميزة، ويدعم تجارب تحمل جهد التيار المتردد واكتشاف التفريغ الجزئي للمحولات، وخزائن المفاتيح، وأجهزة GIS، والعوازل، وكابلات الطاقة، والبطانات، ومجموعة كاملة من الأجهزة الكهربائية ذات الجهد العالي الأخرى.

إرسال استفسار

وصف المنتج

يلبي نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD فحص العزل الصارم ومعايير اختبار التفريغ الجزئي لجميع أنواع الأجهزة الحديثة ذات الجهد العالي. مجهزة بمحولات معزولة بغاز SF6 المتميزة، فهي تقضي على مخاطر التلوث لمحولات الاختبار التقليدية المملوءة بالزيت مع الحفاظ على العزل المستقر وعمر الخدمة الطويل. يرسل العديد من مصنعي الأجهزة الكهربائية استفسارات الشراء لتحديد مصدر جهاز الاختبار الكامل هذا لمراقبة جودة الإنتاج الضخم.

تم تصميم نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD حول المكونات الأساسية المعزولة بـ SF6، وينتج جهدًا ثابتًا يبلغ 250 كيلو فولت ويقيد التفريغ الجزئي في حدود 5pC. إنه يتميز بالتحكم الذكي التلقائي، وتعويض الطاقة التفاعلية متعدد المراحل، وتشغيل منخفض الضوضاء، وأقفال أمان كاملة، مما يجذب الطلبات الكبيرة المستمرة من مرافق الطاقة، والمصانع الصناعية، والجامعات، والمختبرات المهنية ذات الجهد العالي.

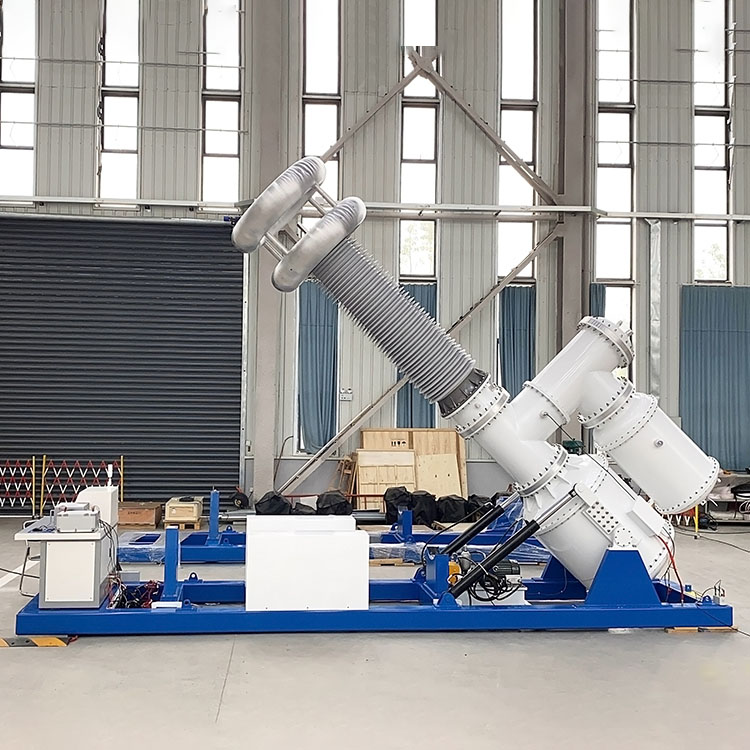

PD-free AC Withstand Voltage Test System price

منصة اختبار كاملة متكاملة

وهو يدعم الاختبار على المحولات، والمفاتيح الكهربائية لنظام المعلومات الجغرافية، وكابلات الطاقة، والبطانات، والعوازل، والمفاعلات. تجمع الوحدة بأكملها بين محول الجهد العالي ومكثف التوصيل ومقسم الجهد ومفاعل تحديد التيار ووحدة التحكم الذكية في محطة متكاملة، مما يساعد فرق المشتريات على توفير تكاليف شراء المعدات المنفصلة.

عند التشغيل تحت الجهد الكهربي المقدر، يحافظ نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD على التفريغ الجزئي ≥5pC، ويلبي بشكل كامل اختبارات قبول المصنع، وشهادة النوع، وفحوصات العزل الروتينية والأبحاث المعملية التي تتطلب مستويات PD منخفضة للغاية. يتم التحكم في تشويه شكل الموجة بأقل من 2%، مما يؤدي إلى توليد بيانات اختبار مستقرة وقابلة للتكرار ومتوافقة مع معايير الصناعة الدولية.

تعويض الطاقة التفاعلية الفعالة

يعمل مفاعل التعويض ذو الجهد المنخفض المدمج على تقليل الاستهلاك الإجمالي للطاقة وتعزيز كفاءة التشغيل. يضمن الضبط الدقيق للطاقة التفاعلية متعددة المستويات إنتاج جهد ثابت في ظل أحمال الاختبار المعقدة الثقيلة، وهو ما يمثل تسليط الضوء الرئيسي الذي يدفع المشترين التعاونيين على المدى الطويل إلى تقديم طلبات مجمعة متكررة.

تحكم ذكي موثوق به وحماية أمان متعددة الطبقات

تحقق وحدة التحكم تنظيمًا سلسًا للجهد ومراقبة البيانات في الوقت الفعلي، مما يسمح للفنيين بإكمال اختبارات تحمل الجهد بكفاءة وبسلامة كاملة. تعمل تصميمات الحماية المتعددة بما في ذلك قطع الجهد الزائد والحد من التيار ومنع التفريغ على تقليل المخاطر بشكل كبير أثناء تجارب الجهد العالي.

بفضل المواصفات الاختيارية عالية الخرج بقدرة 500 كيلو فولت والأداء الفائق لقمع التفريغ الجزئي، يظل نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD هو الخيار الأفضل لمحطات الطاقة وشركات تصنيع الأجهزة الكهربائية والمختبرات التي تجري تقييم العزل والتحقق من المعدات ذات الجهد العالي.

مواصفات النظام		محول اختبار الجهد العالي		وحدة التحكم التلقائية
المعلمة	مواصفة	المعلمة	مواصفة	المعلمة	مواصفة
القدرة المقدرة	250 كيلو فولت أمبير	القدرة المقدرة	250 كيلو فولت أمبير	القدرة المقدرة	50 كيلو فولت أمبير
مدخلات الطاقة	مرحلة واحدة تيار متردد 380 فولت، 50 هرتز	جهد الإدخال	0-1000 فولت	مزود الطاقة	AC38OV
تصنيف الناتج الجهد	500 كيلو فولت	الجهد الناتج	500 كيلو فولت	الجهد الناتج	0-400 فولت
تصنيف الانتاج الحالي	0.5 أ	تيار الإخراج	0.5 أ	التصنيف الحالي	125 أ
تردد العمل	50 هرتز	جهد الصك	100 فولت	وضع التشغيل	التحكم اليدوي
الموجي الناتج	موجة جيبية نقية	وسط العزل	غاز SF6	التشغيل المستمر	30 دقيقة
تشويه الموجي	≥2%	نوع المحول	التفريغ الجزئي مجاني
ضجيج النظام	≥50 ديسيبل
مقاومة الدائرة القصيرة	≥10%
مستوى التفريغ الجزئي	≥5pC
التشغيل المستمر	30 دقيقة
القدرة على الجهد الزائد	الفولطية المقدرة بنسبة 110% لمدة دقيقة واحدة
وظائف الحماية	حماية من الجهد الزائد والتيار الزائد

مفاعل تعويض الجهد المنخفض		محول العزلة		مقسم الجهد العالي
المعلمة	مواصفة	المعلمة	مواصفة	المعلمة	مواصفة
القدرة المقدرة	200 كيلوفار	القدرة المقدرة	50 كيلو فولت أمبير	الجهد المقنن	500 كيلو فولت
الجهد المقنن	1 كيلو فولت	جهد الإدخال	0.4 كيلو فولت	السعة	50pF
دقة التعويض	± 5 كيلوفار	الجهد الناتج	1 كيلو فولت	نسبة المقسم	5000:01:00
طريقة التعديل	التبديل بمحركات	التصنيف الحالي	50A/125A	دقة القياس	فئة 1.0
طريقة التنظيم	تعويض النقر المتعدد	توهين التصفية	≥40 ديسيبل (40 كيلو هرتز - 100 كيلو هرتز)	فقدان العزل الكهربائي	تغσ ≥0.5%
المفاعلات الثابتة	50 كيلو فولت + 100 كيلو فولت	توهين التصفية	≥60 ديسيبل (100 كيلو هرتز -2 ميجا هرتز)
مفاعل قابل للتعديل	50 كيلو فولت، 5 خطوات	قوة العزل	3 كيلو فولت / 1 دقيقة
خطوة التعويض	10 كيلو فولت لكل خطوة

اقتران مكثف		مفاعل تحديد الجهد العالي الحالي
المعلمة	مواصفة	المعلمة	مواصفة
الجهد المقنن	500 كيلو فولت	الجهد المقنن	500 كيلو فولت
السعة	150pF	الحث	100 مللي أمبير

مبدأ العمل

يعتمد نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من PD على محول معزول بـ SF6 لتوفير طاقة تيار متردد عالية الجهد ثابتة تبلغ 50 هرتز للفحص. يلتقط مكثف الاقتران المدمج إشارات التفريغ الجزئي في الوقت الفعلي، بينما يتتبع مقسم الجهد جهد الخرج طوال دورة الاختبار بأكملها. تعمل مفاعلات التعويض المطابقة على ضبط الطلب على الطاقة التفاعلية تلقائيًا، مما يقلل من مدخلات الطاقة ويعزز الكفاءة التشغيلية الإجمالية.

مزودة بمفاعلات تحد من التيار ووحدات تعشيق أمان كاملة، تحمي هذه الوحدة عينات الاختبار والجهاز المضيف من الجهد الزائد المفاجئ ومخاطر الوميض، مما يوفر نتائج اختبار مستقرة وآمنة تحظى باعتراف مهندسي المشتريات.

سيناريوهات التطبيق المستهدف

مشغلي طاقة الشبكة

مثالية لصيانة معدات المحطات الفرعية، وتشغيل المشاريع، وتشخيص العزل على المحولات، وخزائن نظم المعلومات الجغرافية، والمفاتيح الكهربائية ذات الجهد العالي. يقدم العديد من مشتري محطات الطاقة طلبات شراء بالجملة لهذا النظام لتوحيد أعمال التفتيش المنتظمة.

مصانع إنتاج المحولات

مثالية لفحوصات الإنتاج اليومية واختبار قبول المصنع وشهادة النوع الرسمية لمحولات الطاقة والتوزيع. غالبًا ما تقوم فرق المشتريات الصناعية بحجز مخزون من جهاز الاختبار هذا لتقصير دورات فحص الإنتاج.

مختبرات الجهد العالي المهنية

ويفي أداء التفريغ الجزئي المنخفض للغاية بالمعايير الصارمة لشهادة المنتج واختبار البحث والتطوير للمنتج الجديد، مما يجذب مشتري المختبر لتقديم طلبات توريد طويلة الأجل.

الجامعات والمؤسسات البحثية

مناسبة لأبحاث المواد العازلة وتحليل أداء العزل والتجارب التعليمية الرئيسية ذات الجهد العالي. كثيرًا ما يطلب مشترو المشاريع البحثية تكوينات مخصصة قبل الطلب الرسمي.

مستخدمو المصانع والتعدين الصناعيون

يتم تطبيقه على الفحوصات الوقائية الدورية وتقييم حالة العزل لمنشآت الطاقة الأساسية في الموقع، مما يساعد أقسام المشتريات في المؤسسة على خفض تكاليف الاستعانة بمصادر خارجية لاختبارات الجهات الخارجية.

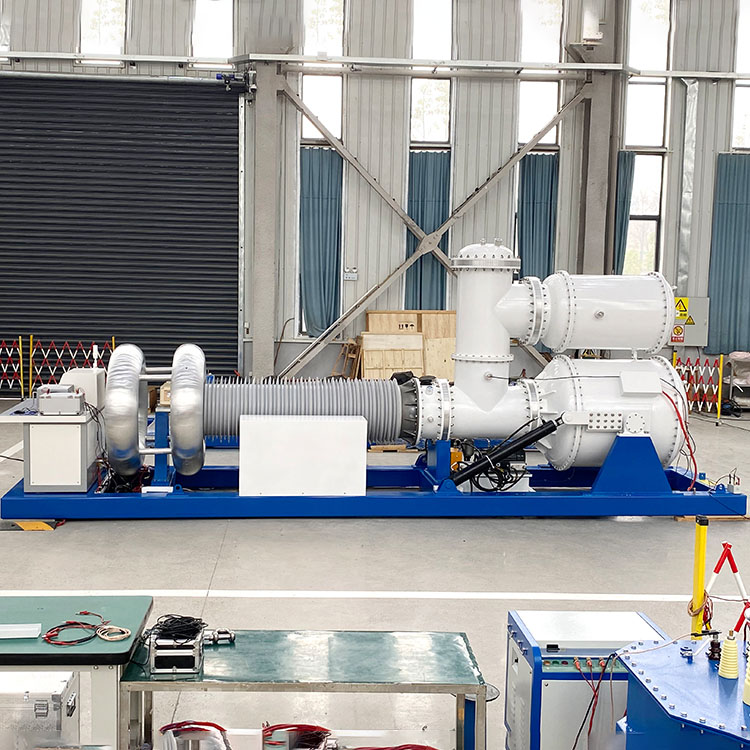

PD-free AC Withstand Voltage Test System discount

نطاق التطبيق

1. اختبار عزل محولات الطاقة

2.GIS فحص التفريغ الجزئي

3.AC اختبار تحمل الجهد

4. الكشف الروتيني عن المفاتيح الكهربائية ذات الجهد العالي

5. اختبار أداء البطانة

6. اختبار تحمل كابل الطاقة

7. فحص جودة العازل الصلب

8. اختبار قبول المصنع في الموقع (FAT)

9. اختبار نوع المنتج ودعم الشهادات

10. أعمال الأبحاث المخبرية ذات الجهد العالي

نقاط القوة الأساسية في ويشين

شركة Weshine Electric متخصصة في تطوير وتصنيع أدوات اختبار الجهد العالي ومعدات قياس التفريغ الجزئي. تعتمد أنظمة اختبار تحمل الجهد الكهربي للتيار المتردد الخالية من PD تقنية العزل SF6 الناضجة ومؤشرات التفريغ الجزئي المنخفضة للغاية وأخذ عينات الجهد الكهربي الدقيقة وحماية السلامة الشاملة. تم تصميم أجهزتنا خصيصًا لمشغلي شبكات الطاقة وشركات تصنيع الأجهزة الكهربائية ومختبرات الطرف الثالث والمؤسسات البحثية، وتوفر اختبارات دقيقة وآمنة وفعالة لأجهزة الطاقة الحديثة ذات الجهد العالي. يمكن لمشتري المشاريع العالمية ترتيب اختبار العينة قبل التوقيع على اتفاقيات الشراء الإطارية الرسمية.

التعليمات

س1: ما هي المواصفات الفنية الرئيسية؟

القدرة المقدرة: 250 كيلو فولت أمبير. جهد الخرج المقدر: يصل إلى 500 كيلو فولت. مستوى التفريغ الجزئي: ≥5pC. تشويه الموجي: ≥2%. ضجيج النظام: ≥50dB. التشغيل المستمر: 30 دقيقة. قدرة الجهد الزائد: 110% لمدة دقيقة واحدة.

س2: لماذا العزل SF6 بدلا من النوع المملوء بالزيت؟

يعمل غاز SF6 على التخلص من المنتجات الثانوية لكربنة الزيت التي تنشئ إشارات PD كاذبة، ويضمن أداءً عازلًا مستقرًا، وخطر التلوث صفرًا، ويحافظ على مستوى PD لخلفية ≥5pC للحصول على FAT دقيق على المحولات ونظم المعلومات الجغرافية.

س3: ما هي التطبيقات التي يدعمها هذا النظام؟

اختبار عزل المحولات، وفحص PD لمجموعة المفاتيح الكهربائية GIS، واختبارات تحمل كابلات الطاقة، وتقييم أداء البطانة/العازل، وFAT، وشهادة النوع، والأبحاث المعملية ذات الجهد العالي.

س 4: كيف يعمل تعويض الطاقة التفاعلية؟

يقوم مفاعل التعويض المدمج ذو الجهد المنخفض (200 كيلو فولت، التبديل الميكانيكي متعدد النقرات) بضبط الطاقة التفاعلية في خطوات. وهذا يحافظ على الجهد الثابت تحت أحمال الاختبار الثقيلة ويحسن كفاءة التشغيل الإجمالية.

س5: ما هي ميزات حماية السلامة المضمنة؟

وسائل حماية متعددة الطبقات، بما في ذلك قطع الجهد الزائد، والحد من التيار، ومنع التفريغ، ووحدات تعشيق الأمان الكاملة مع مفاعل محدد للتيار للحماية من مخاطر الوميض المفاجئ.

س6: لمن صمم هذا النظام؟

مشغلو شبكات الطاقة، ومصانع تصنيع المحولات، ومختبرات الجهد العالي المهنية، والجامعات/مؤسسات البحث، ومستخدمي المصانع/التعدين الصناعيين للاختبار الروتيني واختبار النوع.

دليل الشراء

قم بمشاركة معلمات اختبار الجهد العالي الخاصة بك مع فريق المبيعات لدينا للحصول على عروض أسعار مخصصة وملفات فنية كاملة لخطة المشتريات الخاصة بك.
