نظام اختبار الجهد الكهربائي لتحمل التيار المتردد بدون تفريغ جزئي

باستخدام تقنية المحولات المتقدمة المعزولة بالغاز SF6، يوفر نظام اختبار الجهد الكهربي لمقاومة التيار المتردد الخالي من التفريغ الجزئي خرجًا ثابتًا بقدرة 250 كيلو فولت مع مستوى تفريغ جزئي إجمالي يبلغ ≥5pC. يتميز بالتحكم الآلي الذكي، تعويض الطاقة التفاعلية، التشغيل المنخفض الضوضاء، ووظائف الحماية الشاملة، فهو مثالي لمرافق الطاقة، المؤسسات الصناعية، الجامعات، معاهد البحوث، ومختبرات الجهد العالي.

مع استمرار صناعات الطاقة في رفع معايير فحص العزل وكشف التفريغ الجزئي الجزئي، فقد تم تطوير وحدة الاختبار هذه لتتناسب مع متطلبات السوق. على عكس محولات الاختبار التقليدية المملوءة بالزيت، يزيل عزل SF6 مخاطر انسكابات النفط والتلوث، مع تقليل الوزن الإجمالي للمعدات بنسبة 20% إلى 60% لتسهيل النقل والتركيب.

يتم دعم كل هذه العروض الموثوقة بقوة التصنيع الاحترافية.Weshine® هو مصنع حديث عالي التقنية متخصص في البحث والتطوير والإنتاج والمبيعات وخدمة أجهزة أتمتة نظام الطاقة وأدوات الاختبار. تُباع المنتجات في جميع أنحاء العالم وقد تلقت ردود فعل إيجابية من العديد من العملاء.

أداء

يعتمد نظام اختبار الجهد الكهربائي لتحمل التيار المتردد الخالي من التفريغ الجزئي محولات معزولة بالغاز SF6 للحفاظ على خرج ثابت بقدرة 250 كيلو فولت، مما يحد من التفريغ الجزئي للمجموعة الكاملة إلى 5pC. إن التحكم الآلي الذكي وتعويض الطاقة التفاعلية والضوضاء المنخفضة وحماية السلامة متعددة الطبقات يجعلها خيارًا عمليًا لمصانع الطاقة والعملاء الصناعيين والجامعات ومختبرات الأبحاث.

يصل مؤشر التفريغ الجزئي للجهاز بأكمله إلى ≥5pC، ولا يولد محول SF6 المدمج سوى تفريغ جزئي ≥3pC تحت الجهد المقنن. أداء العزل الممتاز هذا يجعله مثاليًا لفحص التفريغ الجزئي، وفحوصات قبول المصنع، والتحقق من العزل ومهام البحث المختلفة ذات الجهد العالي.

بناء

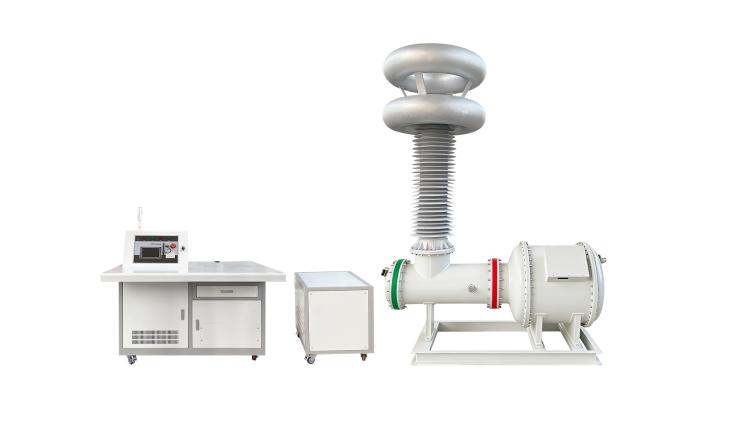

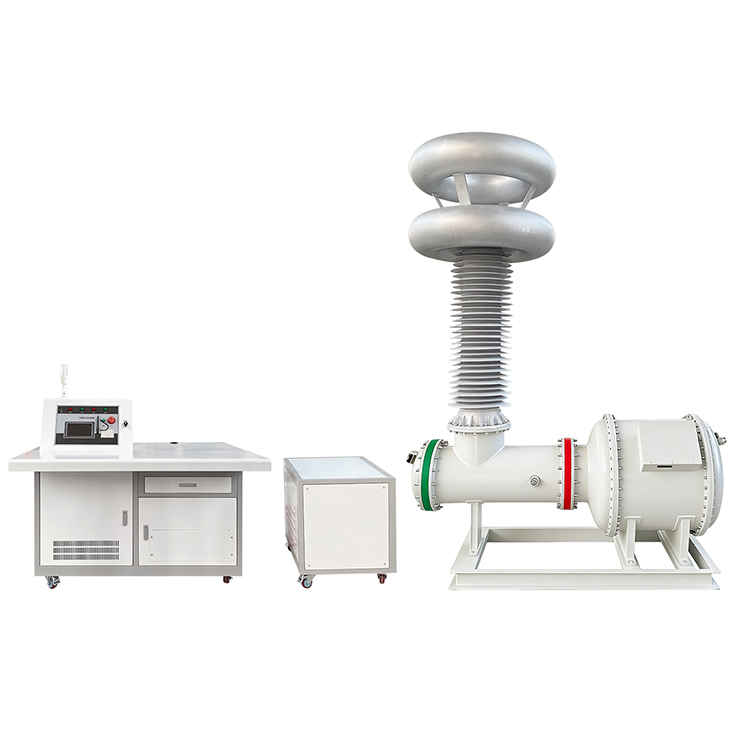

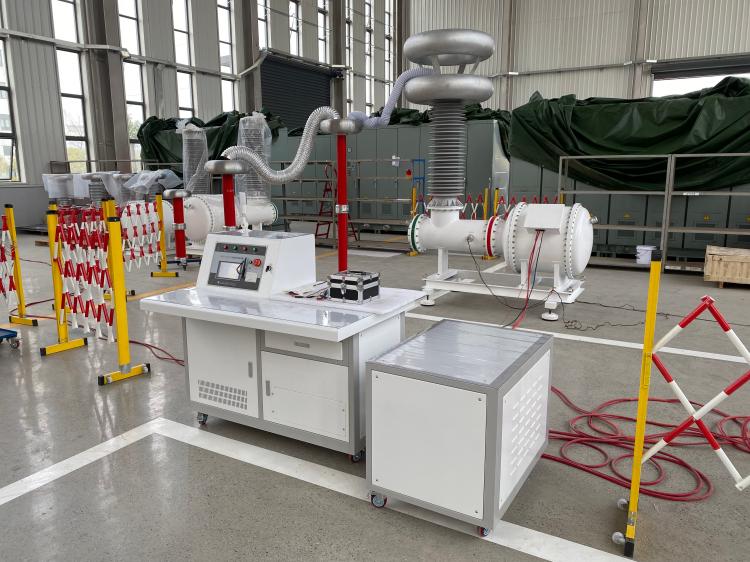

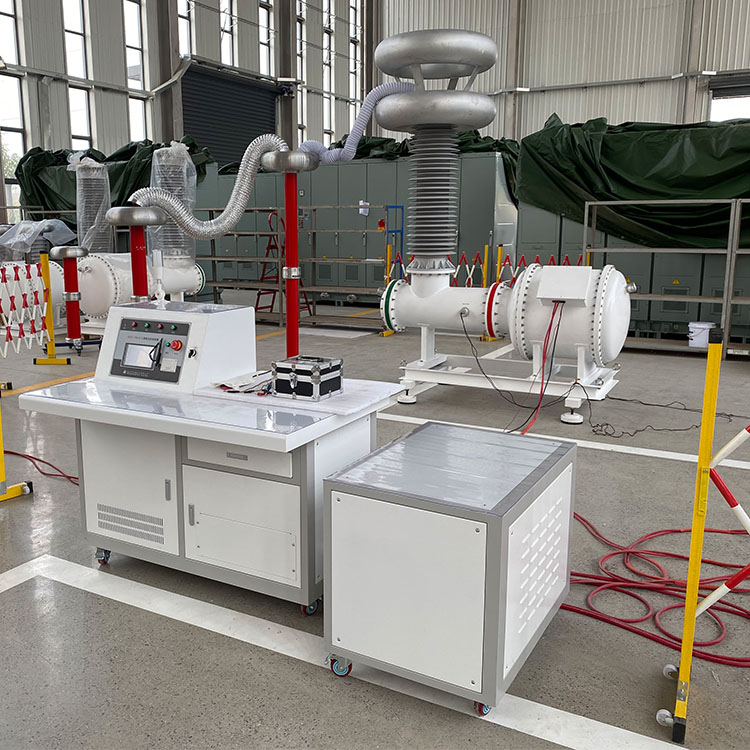

تتضمن الحزمة الكاملة محول اختبار معزول بـ SF6، ومكثف اقتران، ومفاعل تحديد التيار عالي الجهد، ومفاعل تعويض الجهد المنخفض، ومحول العزل، وخزانة التحكم الأوتوماتيكية بالكامل. تعمل تقنية تعويض الجهد المنخفض على تقليل استهلاك طاقة الإدخال بنسبة تصل إلى 60%، مما يعزز بشكل كبير كفاءة الاختبار ويقلل متطلبات مصدر الطاقة.

يتحكم

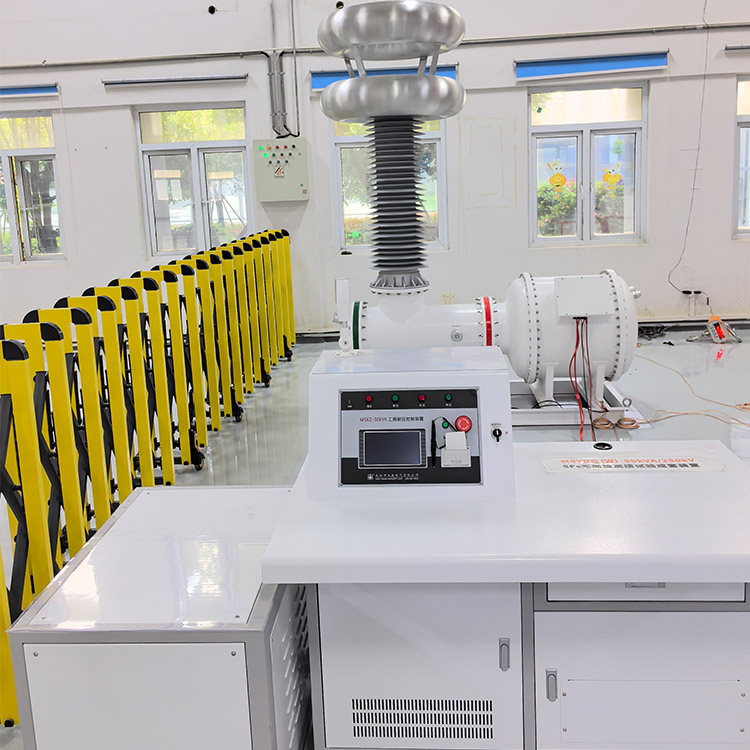

تم تجهيز نظام اختبار الجهد الكهربي لتحمل التيار المتردد الخالي من التفريغ الجزئي بوحدة تحكم ملونة تعمل باللمس مقاس 7 بوصات تدعم وضعي التشغيل التلقائي واليدوي. يمكن للمشغلين ضبط خمس شرائح جهد منفصلة، ​​وضبط سرعة التعزيز وعقد الوقت بحرية. تشمل الوظائف التلقائية رفع الجهد، وتبديل التعويض، والتوقيت، وتخفيف الضغط بعد الاختبار، وتخزين البيانات، والبحث عن السجلات، وطباعة تقرير الاختبار.

أمان

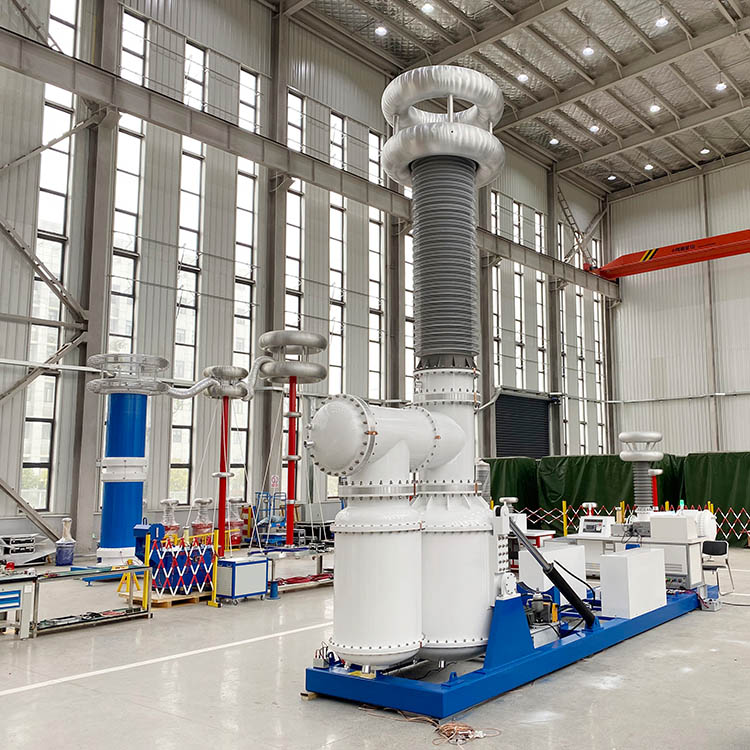

لضمان التشغيل المستقر والآمن، تقوم المعدات بإخراج جهد موجة جيبية سلس مع تشويه شكل موجة أقل من 5% وضوضاء تشغيل أقل من 65dB. آليات الحماية من الجهد الزائد والتيار الزائد مجهزة بالكامل. يدعم إطارها المعياري الترقيات اللاحقة، وهي قابلة للتوسيع لاختبار الجهد العالي للغاية حتى 1200 كيلو فولت.

سمات

1 、 تكنولوجيا المحولات المعزولة بالغاز SF6

2 、 تصميم خالي من الزيت مع عدم وجود تلوث بيئي

3، مستوى التفريغ الجزئي للنظام الكامل ≥5pC

4. مستوى التفريغ الجزئي للمحول ≥3pC

5 、 الجهد الناتج يصل إلى 250 كيلو فولت

6 、 القدرة المقدرة 50 كيلو فولت أمبير

7. تعويض الطاقة التفاعلية يقلل من تيار الإدخال بنسبة تصل إلى 60%

8 、 طرق الاختبار التلقائي واليدوي

9. إعدادات الجهد والتوقيت القابلة للبرمجة بخمس مراحل

10 、 معدل منحدر الجهد قابل للتعديل

11، تنظيم الجهد الذكي وتبديل التعويض

12. تخزين البيانات التاريخية وطباعة التقارير

13、مخرج موجة جيبية مستقر مع تشويه ≥5%

14، ضجيج تشغيل منخفض ≥65 ديسيبل

15 、 حماية الجهد الزائد الجهد العالي

16 、 حماية التيار الزائد الذيل

17 、 مناسبة للتفريغ الجزئي واختبار التيار المتردد لتحمل الجهد

التطبيقات

1 、 محول التيار المتردد يتحمل اختبار الجهد

2 、 اختبار التفريغ الجزئي لنظم المعلومات الجغرافية

3 、 اختبار عزل المفاتيح الكهربائية

4 、 اختبار كابل الجهد العالي

5 、 اختبار البطانة

6 、 اختبار عازل

7. اختبار قبول المصنع (FAT)

8 、 اختبار مختبر الجهد العالي

9 、 اختبار نوع المعدات الكهربائية

10、برامج الصيانة الوقائية

مزايا ويشين

Weshine Electric هي شركة متخصصة في تصنيع معدات اختبار الجهد العالي وأنظمة قياس التفريغ الجزئي. تجمع أنظمة اختبار الجهد الكهربي لمقاومة التيار المتردد من سلسلة VS-W بين تقنية العزل SF6 المتقدمة وأداء التفريغ الجزئي المنخفض للغاية والأتمتة الذكية وحماية السلامة الموثوقة. تساعد حلول Weshine، المصممة للتطبيقات المختبرية والميدانية الصعبة، العملاء على تحسين دقة الاختبار، وضمان الامتثال التنظيمي، وتعزيز موثوقية المعدات على المدى الطويل.
