وصف المنتج

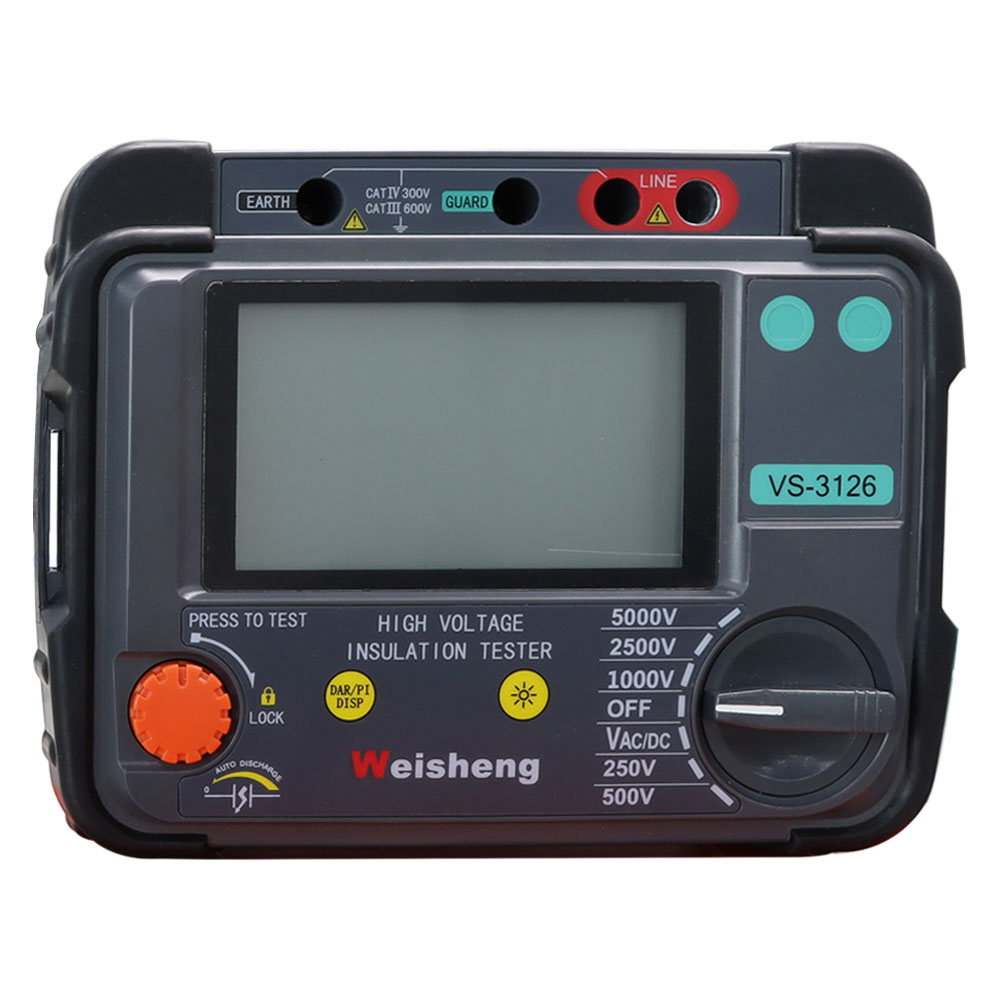

Weshine® VS-3126 عبارة عن بطارية تعمل بالبطاريةجهاز اختبار عزل الجهد العاليمع شاشة عرض قوسية رقمية وتناظرية، مصممة لاختبار مقاومة عزل الجهد العالي في صيانة وخدمة الكابلات وآلات المصانع الدوارة والمحولات والمفاتيح الكهربائية والتطبيقات الصناعية.

يتم إجراء اختبارات عزل التيار المستمر عند 250 فولت، 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت. نطاق قياس مقاومة العزل هو 100 كيلو أوم إلى 1000 جرام أوم. يتم توفير التفريغ التلقائي للدوائر السعوية قيد الاختبار ويتم عرض الجهد المتحلل.

يمكن استخدام طرف الحماية لتقليل تأثيرات تسرب السطح وبالتالي القياسات الخاطئة عند إجراء اختبارات مقاومة العزل.

بالنسبة لكائنات اختبار السعة، سيتم تفريغ الجهاز تلقائيًا من خلال مقاوم داخلي ويشير إلى الجهد عبر المحطات الطرفية في النطاق من 30 فولت إلى 600 فولت مع الفولتية الأعلى المشار إليها بـ "Hi". ستعطي هذه الميزة مؤشرًا للجهد المتحلل بعد اختبار الأحمال التفاعلية. عندما يختفي مؤشر الجهد، يكون من الآمن للمستخدم أن يقوم بفصل أسلاك الاختبار.

VS-3126جهاز اختبار عزل الجهد العالييتم تشغيله بواسطة ثماني خلايا 1.5 فولت IEC LR6 (AA). تشتمل ميزات أمان التصميم على مؤشر تحذير الجهد العالي، وعرض الجهد الخارجي بعد اختبار الأشعة تحت الحمراء، والتفريغ التلقائي للأحمال التفاعلية وأسلاك الاختبار

طلب

تتدهور المواد العازلة للكهرباء مع مرور الوقت مما يؤدي إلى حدوث أعطال وفواتير إصلاح باهظة الثمن. يطبق اختبار مقاومة العزل جهدًا مستمرًا منظمًا عبر العزل ويقيس تدفق التيار من خلاله بتطبيق قانون أوم لحساب مقاومة العزل. يتدفق التيار لأنه لا توجد مادة عازلة مثالية.

تشمل استخدامات اختبار الأشعة تحت الحمراء ما يلي:

■ اختبار المنتج وتأهيله

■ تركيب المعدات

■ الصيانة الروتينية

■ حلول المشاكل

يؤثر اختبار العزل مع الجهد العالي DC على استقطاب العزل بحيث يؤدي الاختبار المتتالي دون التفريغ الكامل للوحدة قيد الاختبار إلى نتائج مختلفة.

يجب الحرص على استخدام نفس العملية وتقنية الاتصال بالعازل واختباره دائمًا حتى تتمكن من توجيه النتائج. من المهم تسجيل درجة حرارة العزل وكذلك قيم الأشعة تحت الحمراء

الميزات والفوائد

■ جهاز اختبار مقاومة العزل المدمج والمتين

■ عملية سهلة واختيار نطاق الجهد

■ الفولتميتر للتيار المتردد والتيار المستمر (30 فولت - 600 فولت)

■ مؤقت اختبار الأشعة تحت الحمراء القابل للضبط بواسطة المستخدم (افتراضي 1 دقيقة)، (بحد أقصى 19 م 50 ثانية)

■ حقيبة حمل ناعمة للأداة والمقود

■ بداية سريعة ودليل المستخدم الكامل

■ قفل المقابس المعزولة بالجهد العالي لمزيد من الأمان

■ تمنع المصاريع عبر المحطات الدخول العرضي للأوساخ والأشياء الأخرى

تحديد

نطاق العزل	0.1 متر مكعب إلى 2 طن أوم
الفولتية اختبار الاسمية	250 فولت، 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت
دقة الجهد الطرفي
	<1000 فولت 0...+10% من القيمة الاسمية اختبار الجهد
	≥1000 فولت 0...+5% من القيمة الاسمية اختبار الجهد
دقة العزل	±5% ±3 أرقام
تيار الدائرة القصيرة	5 بوصة ± 0.5 بواسطة
دقة الفولتميتر	±2%rdg±3dgt
مزود الطاقة	8 × بطاريات LR6/AA
نطاق درجة حرارة التشغيل والرطوبة
	- 20 درجة مئوية إلى +45 درجة مئوية
رطوبة	80% رطوبة نسبية
نطاق درجة حرارة التخزين والرطوبة
	-20 درجة مئوية إلى +60 درجة مئوية
حماية السلامة	العزل كات III 600 فولت
ملحوظة	خطأ الخدمة مع الحدود البيئية المعلنة هو خطأ جوهري مضاعف
إي إم سي	يتوافق مع IEC 61326-1:2013
أبعاد	177 ملم × 226 ملم × 100 ملم
وزن	1.9 كجم (تشمل البطارية)

VS-3126

VS-3126جهاز اختبار عزل الجهد العاليتم تصميمه لتطبيقات الاختبارات الكهربائية والصناعية، حيث تتجاوز جهود التشغيل 1000 فولت ويتطلب الأمر جهودًا أعلى لاختبار العزل.

على عكس VS-3126، يوفر VS-3126 نطاقًا ثابتًا من الفولتية يبلغ 50 فولت، و100 فولت، و250 فولت، و500 فولت، و1000 فولت، و2500 فولت.

تتطلب المعدات ذات جهد التشغيل الأعلى من 1 كيلو فولت جهد اختبار أعلى بشكل متناسب. لكي تكون في توافق كامل مع أحدث متطلبات الاختبار، تقدم Weshine عائلة ذات جودة عاليةجهاز اختبار عزل الجهد العاليعند الفولتية فوق 1 كيلو فولت. في قلب اختبار الجهد العالي، توفر وحداتنا 5/10/15 كيلو فولت أعلى مستوى من اختبارات الجودة إلى جانب السلامة والراحة وسهولة الحمل.

للحصول على القدرة الكاملة على اختبار العزل لجميع المعدات ذات رأس المال الكبير، تخطو Weshine خطوة أخرى إلى الأمام! أدى معيار الاختبار العالمي للمعدات الدورانية، IEEE 43-2000، إلى زيادة توصية جهد الاختبار إلى 10 كيلو فولت للمعدات ذات التصنيف 12 كيلو فولت وما فوق. يمكن تحقيق الامتثال الكامل لهذا المعيار من خلال جهاز اختبار واحد فقط، وهو طراز 10 كيلو فولت.

VS-3127

VS-3127جهاز اختبار عزل الجهد العالييوفر القدرة على إجراء قياسات دقيقة لمقاومة العزل حتى جهد اختبار 15 كيلو فولت مع أقصى مقاومة تبلغ 30 طن أوم. دقة قياس المقاومة هي ± 5% من 1 MΩ إلى 3 TΩ!

بالنسبة لشركات المرافق والخدمات، يعد VS-3127 اختبارًا شاملاً بفضل مرونته وقدرته على التدقيق المستقبلي. تم تصميم Weshine VS-3127 للعمل أينما كنت تعمل.

الحد الأقصى لجهد الخرج يصل إلى 7 تروس (250 فولت، 500 فولت، 1 كيلو فولت، 2.5 كيلو فولت، 5 كيلو فولت، 10 كيلو فولت، 15 كيلو فولت).

الحد الأقصى لتيار الدائرة القصيرة 7 مللي أمبير

اختبار مقاومة العزل (IR)، اختبار مؤشر الاستقطاب (PI)، اختبار نسبة الامتصاص العازل (DAR). وضع اختبار المنحدر (RAMP)، وضع اختبار المقاومة المفلترة (FR). * اختبار السعة (كاب).

وظيفة مراقبة الجهد الكهربي، مراقبة الجهد الحي للقياس تلقائيًا

لماذا الاختبار عند 15 كيلو فولت؟

5 كيلو فولت إلى 15 كيلو فولت سوف يضاعف تيار الاختبار ثلاث مرات - وهذا يمكن أن يمنع تيار الاختبار السلبي في وجود ضوضاء عالية.

تم تحديد 15 كيلو فولت للأصول من 35000 فولت إلى 69000 فولت بناءً على NETA ATS 2007.

يجب اختبار المحركات التي تزيد عن 34500 فولت عند 15 كيلو فولت بناءً على NETA ATS 2007.

تحديد

نطاق العزل	0.1 مΩ إلى 30 تΩ
الفولتية اختبار الاسمية	250 فولت، 500 فولت، 1 كيلو فولت، 2.5 كيلو فولت، 5 كيلو فولت، 10 كيلو فولت، 15 كيلو فولت
دقة الجهد الطرفي
	(5% ~ 10%) ± 10 فولت
دقة العزل	1 MΩ إلى 3 TΩ، ±5% ±3 أرقام
	> 3 طن أوم، ±20% ±3 أرقام
تيار الدائرة القصيرة	≥7 على ± 0.5 بواسطة
وضع اختبار المنحدر	±2%rdg±3dgt
مزود الطاقة	قم بالارتقاء إلى الجهد الكهربي المحدد مسبقًا عن طريق الاختبار باستخدام حجم متدرج بنسبة 10% من الجهد الكهربي المحدد مسبقًا
نطاق درجة حرارة التشغيل والرطوبة
	- 20 درجة مئوية إلى +50 درجة مئوية
رطوبة	80% رطوبة نسبية
نطاق درجة حرارة التخزين والرطوبة
	-25 درجة مئوية إلى +65 درجة مئوية
اختبار الجهد	التيار المتناوب/تيار مستمر: 0 فولت ~ 1000 فولت، الدقة: ±5%rdg±3V
اختبار السعة	10nF～25 فائق التوهج، الدقة: ±10%rdg±10nF
الاختبار الحالي	0.01nA~7mA، الدقة: ±5%rdg±0.5nA
حماية السلامة	العزل كات III 600 فولت
ملحوظة	خطأ الخدمة مع الحدود البيئية المعلنة هو خطأ جوهري مضاعف
إي إم سي	يتوافق مع IEC 61326-1:2013
أبعاد	280 مم × 260 مم × 160 مم
وزن	4.9 كجم (بما في ذلك البطارية)

التحديدات

يتمتع Weshine بخبرة 8 سنوات خصيصًا للتعامل مع مجموعة كاملة من المعدات الكهربائية. في الوقت الحاضر، اخترع Weshine مختلفجهاز اختبار عزل الجهد العاليلكل خطوة كما هو موضح بالشكل:

معلومات الطلب لجهاز اختبار عزل الجهد العاليS
قطة. لا.	ماكس اختبار الجهد	نطاق الاختبار الأقصى	إر/بي/دار	منحدر	الاب	كاب.
VS-3121	2.5 كيلو فولت	100 جيجا أوم	√
VS-3121A	5.0 كيلو فولت	20 إلى	√
VS-3125	5.0 كيلو فولت	10 إلى	√	√	√
VS-3125A	5.0 كيلو فولت	10 إلى	√	√	√	√
VS-3126	10.0 كيلو فولت	20 إلى	√	√	√
VS-3126A	10.0 كيلو فولت	20 إلى	√	√	√	√
VS-3127	15.0 كيلو فولت	30 إلى	√	√	√	√

بناءً على مشكلات سلسلة التوريد: يرجى الاتصال بموزع Weshine المعتمد المفضل لديك لمعرفة الأسعار الحالية والمهل الزمنية.

شهادات الجودة

نحن نؤمن دائمًا أن كل نجاح شركتنا يرتبط بشكل مباشر بجودة المنتجات التي نقدمها.جهاز اختبار عزل الجهد العاليتلبية أعلى متطلبات الجودة المحددة في إرشادات ISO9001 وISO14000:14001 ونظامنا الصارم لمراقبة الجودة.
