5kV العزل اختبار

اخترع Weshine® جهاز اختبار العزل 5kV بشهادة CE ، الجودة والدقة العالية ، تم اختراعه وإنتاجه وفقًا للمعايير الوطنية ، يتوفر حل اختبار كهربائي كامل. اتصل بنا للحصول على مزيد من التفاصيل لفاحص العزل 5kV من Weshine!

إرسال استفسار PDF تحميل

وصف المنتج

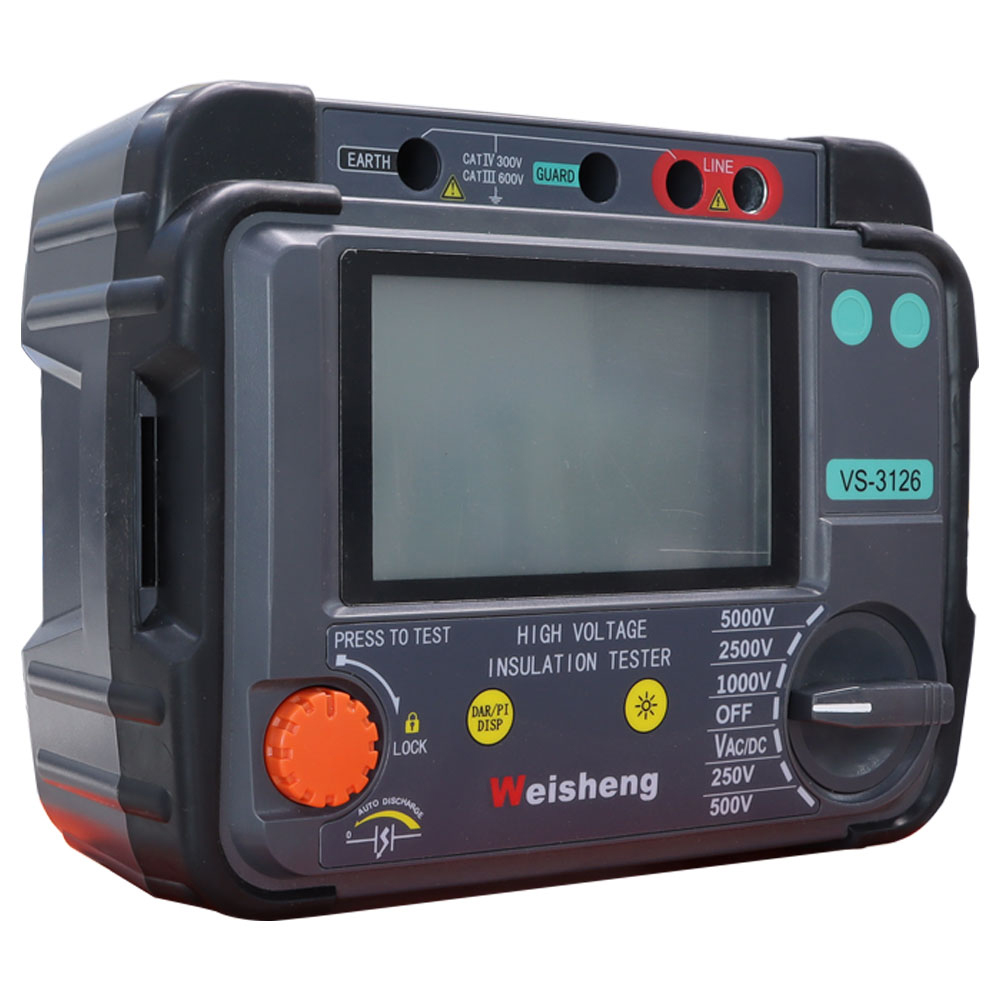

يشين5kV العزل اختبارمع شاشة عرض قوسية رقمية وتناظرية ، مصممة لاختبار مقاومة عزل الجهد العالي في صيانة وخدمة الكابلات ، وآلات المصنع الدوارة ، والمحولات ، والمفاتيح الكهربائية والتطبيقات الصناعية.

يتم إجراء اختبارات عزل التيار المستمر عند 250 فولت ، 500 فولت ، 1000 فولت ، 2500 فولت ، 5000 فولت. يتراوح نطاق قياس مقاومة العزل من 100 كيلو أوم إلى 1000 جم. يتم توفير التفريغ التلقائي للدوائر السعوية قيد الاختبار وعرض الجهد المتحلل.

يمكن استخدام طرف الحماية لتقليل آثار التسرب السطحي وبالتالي القياسات الخاطئة عند إجراء اختبارات مقاومة العزل.

بالنسبة لأجسام الاختبار السعوية ، سيتم تفريغ الجهاز تلقائيًا من خلال المقاوم الداخلي والإشارة إلى الجهد عبر المحطات في النطاق من 30 فولت إلى 600 فولت مع الفولتية الأعلى المشار إليها بواسطة â Hiâ. ستعطي هذه الميزة مؤشر جهد متحلل بعد اختبار الأحمال التفاعلية. عندما يختفي مؤشر الجهد ، يكون من الآمن للمستخدم فصل خيوط الاختبار.

يشين5kV العزل اختباريتم تشغيله بواسطة ثماني خلايا 1.5 فولت IEC LR6 (AA). تشمل ميزات أمان التصميم مؤشر تحذير الجهد العالي ، وعرض الجهد الخارجي بعد اختبار الأشعة تحت الحمراء ، والتفريغ التلقائي للأحمال التفاعلية وخيوط الاختبار

طلب

تتدهور مواد العزل الكهربائي بمرور الوقت مما يؤدي إلى حدوث أعطال وفواتير إصلاح مكلفة. يطبق مختبرو مقاومة العزل جهدًا منظمًا للتيار المستمر عبر العزل ويقيسون التدفق الحالي من خلاله بتطبيق قانون أوم لحساب مقاومة العزل. يتدفق التيار لأنه لا توجد مادة عازلة مثالية.

تشمل استخدامات جهاز اختبار الأشعة تحت الحمراء ما يلي:

■ تركيب المعدات

■ صيانة روتينية

■ حلول المشكلة

يؤثر اختبار العزل باستخدام تيار مستمر عالي الجهد على استقطاب العزل بحيث يؤدي الاختبار المتتالي دون تفريغ كامل للوحدة قيد الاختبار إلى نتائج مختلفة.

يجب توخي الحذر دائمًا لاستخدام نفس العملية وطريقة الاتصال بالعازل واختباره حتى تتمكن من توجيه النتائج. من المهم تسجيل درجة حرارة العزل وكذلك قيم الأشعة تحت الحمراء

الميزات والفوائد

■ جهاز اختبار مقاومة العزل المتين والمدمج

■ عملية سهلة واختيار نطاق الجهد

■ الفولتميتر AC والتيار المستمر (30 فولت - 600 فولت)

■ مؤقت اختبار الأشعة تحت الحمراء القابل للتعيين بواسطة المستخدم (افتراضي 1 دقيقة) ، (بحد أقصى 19 مترًا و 50 ثانية)

■ حقيبة حمل ناعمة للأداة والخيوط

■ بداية سريعة ودليل المستخدم الكامل

■ قفل المقابس المعزولة للجهد العالي لمزيد من الأمان

■ تمنع مصاريع عبر أطراف التوصيل الدخول العرضي للأوساخ والأشياء الأخرى

تحديد

نطاق العزل	0.1 MÎ © إلى 2 T ©
الفولتية الاسمية للاختبار	250 فولت ، 500 فولت ، 1000 فولت ، 2500 فولت ، 5000 فولت
دقة الجهد الطرفي
	اختبار الجهد
	â 1000 فولت 0 ... 5٪ من الاسمي اختبار الجهد
دقة العزل	± 5٪ ± 3 أرقام
تيار الدائرة القصيرة	5 مللي أمبير ± 0.5 مللي أمبير
دقة الفولتميتر	± 2٪ rdg ± 3dgt
مزود الطاقة	8 بطاريات LR6 / AA
نطاق درجة حرارة التشغيل والرطوبة
	- من 20 إلى 45 درجة مئوية
رطوبة	80٪ ر
نطاق درجة حرارة التخزين والرطوبة
	-20 درجة مئوية إلى 60 درجة مئوية
حماية سلامة	نظام العزل Cat III 600 V
ملحوظة	خطأ الخدمة مع الحدود البيئية المذكورة هو خطأ جوهري مرتين
EMC	يتوافق مع IEC 61326-1: 2013
أبعاد	177 مم × 226 مم × 100 مم
وزن	1.9 كجم (تشمل البطارية)

VS-3121

الطراز VS-31215kV العزل اختبارتم تصميمه لتطبيقات الاختبار الكهربائية والصناعية ، حيث تتجاوز جهد التشغيل 1000 فولت ويتطلب جهد اختبار عزل أعلى.

على عكس VS-3121A ، يوفر VS-3121 نطاق جهد ثابت يبلغ 50 فولت و 100 فولت و 250 فولت و 500 فولت و 1000 فولت و 2500 فولت.

تتطلب المعدات ذات الفولتية التشغيلية أعلى من 1 كيلو فولت5kV العزل اختبارs عند الفولتية فوق 1 كيلو فولت. في صميم اختبار الجهد العالي ، توفر وحداتنا 5/10/15 كيلو فولت أعلى مستوى من اختبارات الجودة جنبًا إلى جنب مع السلامة الأساسية والراحة وسهولة الحمل.

للحصول على قدرة كاملة على اختبار العزل لجميع رؤوس الأموال العالية

VS-3127

الطراز VS-31275kV العزل اختباريوفر القدرة على إجراء قياسات دقيقة لمقاومة العزل حتى جهد اختبار 15 كيلو فولت مع مقاومة قصوى تبلغ 30 TÎ ©. دقة قياس المقاومة هي ± 5٪ من 1 MÎ © إلى 3 TÎ ©!

بالنسبة للمرافق وشركات الخدمات ، يعتبر VS-3127 بمثابة اختبار شامل بمرونته وقدرته على التدقيق في المستقبل. تم تصميم Weshine VS-3127 للعمل في أي مكان تعمل فيه.

يصل الحد الأقصى لجهد الخرج إلى 7 تروس (250Vï¼ 500Vï¼ 1KVï¼ 2.5KVï¼ 5KVï¼ 10KVï¼ 15KV).

ماكس ماس كهربائى الحالي 7mA

اختبار مقاومة العزل (IR) ، اختبار مؤشر الاستقطاب PI) ، اختبار نسبة امتصاص العازل الكهربائي (DAR). وضع اختبار المنحدر (RAMP) ، وضع اختبار المقاومة المصفاة (FR). * اختبار السعة (Cap.).

وظيفة مراقبة الجهد ، ومراقبة الجهد الحي للقياس تلقائيًا

لماذا الاختبار عند 15 كيلو فولت؟

5 كيلو فولت إلى 15 كيلو فولت سوف يضاعف تيار الاختبار الثلاثي - وهذا يمكن أن يمنع تيار الاختبار السلبي في وجود ضوضاء عالية.

تم تحديد 15 كيلو فولت للأصول من 35000 فولت إلى 69000 فولت بناءً على NETA ATS 2007.

يجب اختبار المحركات التي تزيد عن 34500 فولت عند 15 كيلو فولت بناءً على NETA ATS 2007.

تحديد

نطاق العزل	0.1 MÎ © إلى 30 T ©
الفولتية الاسمية للاختبار	250 فولت ، 500 فولت ، 1 كيلو فولت ، 2.5 كيلو فولت ، 5 كيلو فولت ، 10 كيلو فولت ، 15 كيلو فولت
دقة الجهد الطرفي
	ï¼ 5٪ ï½ 10٪ ï¼ ± 10 فولت
دقة العزل	1 MÎ © إلى 3 TÎ © ، ± 5٪ ± 3 أرقام
	ï¼ 3 TÎ © ، ± 20٪ ± 3 أرقام
تيار الدائرة القصيرة	â 7 مللي أمبير ± 0.5 مللي أمبير
وضع اختبار المنحدر	± 2٪ rdg ± 3dgt
مزود الطاقة	ارتق إلى مستوى الجهد المحدد مسبقًا عن طريق الاختبار باستخدام حجم متدرج بنسبة 10٪ من الجهد المحدد مسبقًا
نطاق درجة حرارة التشغيل والرطوبة
	- من 20 إلى 50 درجة مئوية
رطوبة	80٪ ر
نطاق درجة حرارة التخزين والرطوبة
	-25 درجة مئوية إلى 65 درجة مئوية
اختبار الجهد	AC / DC: 0Vï½ 1000V ، الدقة: ± 5٪ rdg ± 3V
اختبار السعة	10nFï½ 25 فائق التوهج ، الدقة: ± 10٪ rdg ± 10nF
الاختبار الحالي	0.01nAï½ 7mA ، الدقة: ± 5٪ rdg ± 0.5nA
حماية سلامة	نظام العزل Cat III 600 V
ملحوظة	خطأ الخدمة مع الحدود البيئية المذكورة هو خطأ جوهري مرتين
EMC	يتوافق مع IEC 61326-1: 2013
أبعاد	280 مم × 260 مم × 160 مم
وزن	4.9 كجم (بما في ذلك البطارية)

التحديدات

يتمتع Weshine بخبرة 8 سنوات خصيصًا للتعامل مع مجموعة كاملة من المعدات الكهربائية. في الوقت الحاضر ، اخترع Weshine مختلف5kV العزل اختبارلكل خطوة كما هو موضح بالشكل:

طلب معلومات عن5kV العزل اختبارS
قطة. رقم.	ماكس اختبار الجهد	أقصى مدى اختبار	IR / PI / DAR	المنحدر	FR	قبعة.
VS-3121	2.5 كيلو فولت	100 ج	√
VS-3121A	5.0 كيلو فولت	20 TÎ ©	√
VS-3125	5.0 كيلو فولت	10 TÎ ©	√	√	√
VS-3125A	5.0 كيلو فولت	10 TÎ ©	√	√	√	√
VS-3126	10.0 كيلو فولت	20 TÎ ©	√	√	√
VS-3126A	10.0 كيلو فولت	20 TÎ ©	√	√	√	√
VS-3127	15.0 كيلو فولت	30 TÎ ©	√	√	√	√

استنادًا إلى مشكلات سلسلة التوريد: يرجى الاتصال بموزع Weshine المعتمد المفضل لديك لمعرفة الأسعار الحالية والمهل الزمنية.
