اختبار مقاومة اللف للمحولات

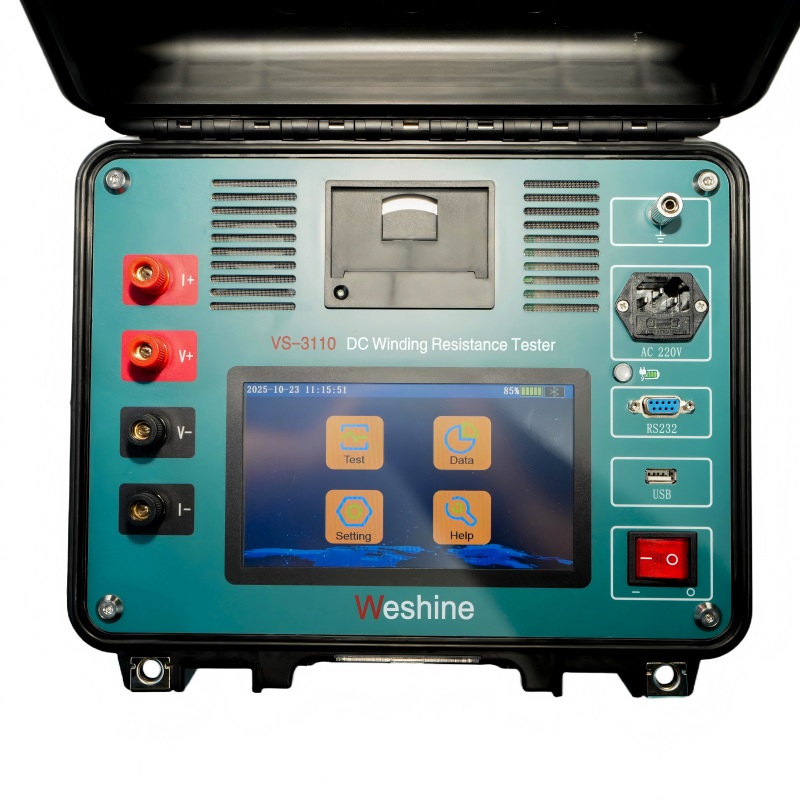

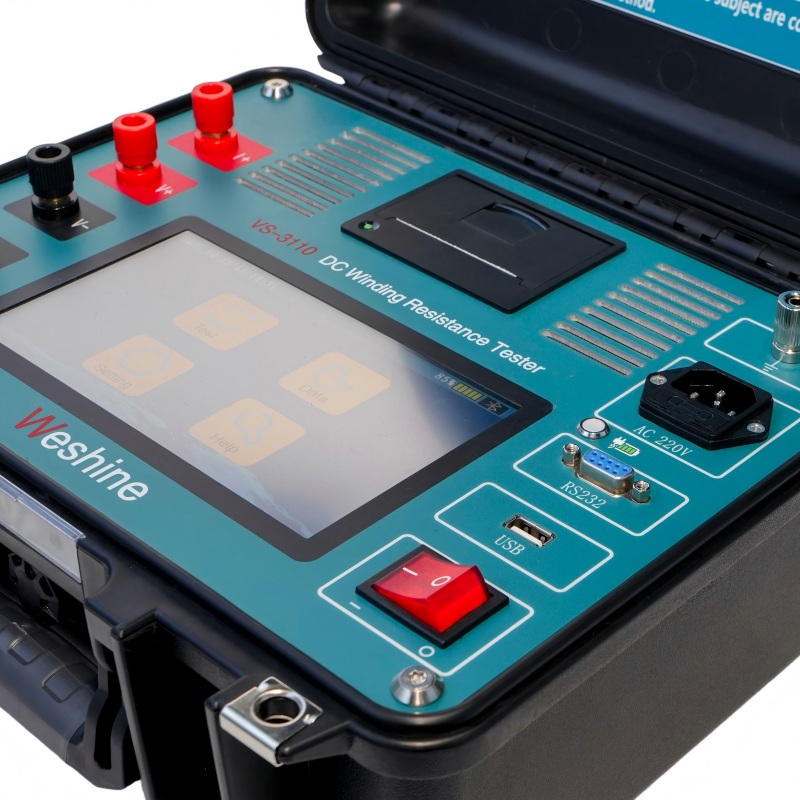

Weshine، شركة مصنعة محترفة في الصين، توفر جهاز اختبار مقاومة لف المحولات VS-3110 وهو عبارة عن أداة اختبار كهربائية احترافية مصممة لاختبار مقاومة لف المحولات بدقة. يُعرف هذا الجهاز أيضًا باسم جهاز اختبار مقاومة المحولات DC أو جهاز قياس المقاومة للمحولات، وقد تم تطويره لقياس مقاومة اللفات المغناطيسية المختلفة والوصلات الكهربائية منخفضة المقاومة.

يعد اختبار مقاومة لف المحولات طريقة تشخيصية مهمة تستخدم للتحقق من الحالة الكهربائية لملفات المحولات، وفحص التوصيلات الداخلية، وتقييم سلامة مغيرات الصنبور. من خلال قياس قيم مقاومة التيار المستمر بدقة، يمكن للمهندسين تحديد المشكلات المحتملة المتعلقة بوصلات الملفات وظروف الموصل أثناء تصنيع المحولات وتركيبها وتشغيلها وصيانتها.

ما أهمية اختبار مقاومة لف المحولات؟

يعد اختبار مقاومة لف المحولات أحد أهم الاختبارات الكهربائية الروتينية المستخدمة للتحقق من سلامة الملفات، واكتشاف التوصيلات السائبة، وتحديد عيوب مبدل الصنبور، وتقييم ظروف الموصل.

ومن خلال مقارنة قيم المقاومة بين المراحل وسجلات الصيانة التاريخية، يمكن للمهندسين تحديد العيوب قبل أن تتطور إلى فشل المحولات.

تتضمن المشكلات النموذجية التي تم اكتشافها ما يلي:

وصلات متعرجة فضفاضة

مبدلات الصنبور التالفة

المفاصل النحاسية الفقيرة

المنعطفات المتعرجة المختصرة

الموصلات الشيخوخة

مقاومة اتصال عالية

الميزات الرئيسية

1. قياس دقيق لمقاومة لف المحولات

تم تصميم VS-3110 خصيصًا لقياس مقاومة التيار المستمر لملفات المحولات. مع نطاق اختبار يتراوح من 200 μΩ إلى 50 kΩ ودقة قياس تبلغ ±0.2%، فإنه يوفر بيانات مقاومة موثوقة لفحص وصيانة المحولات.

2. 10 اختبار الناتج الحالي

يوفر الجهاز أقصى تيار خرج يبلغ 10 أمبير، مما يتيح قياس مقاومة مستقر لتطبيقات لف المحولات.

يساعد تيار الاختبار المناسب في الحصول على قيم مقاومة دقيقة ويدعم إجراءات الاختبار الفعالة لأنواع مختلفة من اللفات الكهربائية.

3. قياس المدخلات المحتملة المزدوجة

تسمح وظيفة الإدخال المحتملة المزدوجة للمختبر بقياس:

اثنين من اللفات الأولية

اثنين من اللفات الثانوية

ملف أولي واحد ولف ثانوي واحد

يعمل هذا التصميم على تحسين كفاءة الاختبار من خلال تمكين وظائف القياس المتزامنة.

4. القراءة المزدوجة ووظيفة الحقن المزدوج

توفر وظيفة القراءة المزدوجة والحقن المزدوج طريقة اختبار عملية للمهندسين الذين يحتاجون إلى إكمال قياسات مقاومة اللف بكفاءة.

فهو يساعد على تحسين إنتاجية الاختبار الميداني مع الحفاظ على دقة القياس.

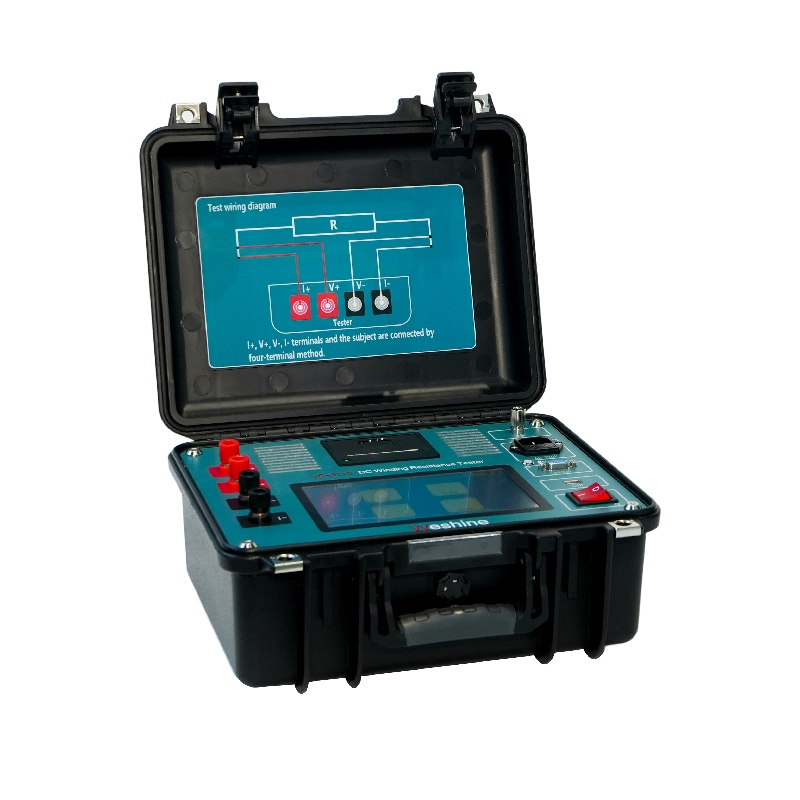

10 جهاز اختبار مقاومة المحولات لمقاومة الملفات اختبار المحولات

10 اختبار مقاومة المحولات, يُطلق عليه أيضًا جهاز اختبار مقاومة المحولات DC أو جهاز قياس المقاومة للمحولات، وهو مصنوع من أجل اللف اختبار مقاومة المحولات، هو عبارة عن خط يتم تشغيله ومحمول في الميدان أداة مصممة خصيصًا لقياس بأمان ودقة مقاومة جميع أنواع اللفات المغناطيسية. إنه يختبر المحولات الدوارة اللفات الحركية، ومفاعلات التحويل، وقياسات المقاومة المنخفضة للتوصيلات، الاتصالات ودوائر التحكم.

يمكن للمدخلات المحتملة المزدوجة قياس مقاومة ملفين أوليين أو ملفين ثانويين أو ملفين أساسيين و ملف ثانوي واحد في نفس الوقت. هذه القراءة المزدوجة والحقن المزدوج تعتبر الوظيفة طريقة فعالة لإكمال الاختبار في الوقت المناسب.

ويشين®اختبار مقاومة اللف للمحولاتالمعلمة (المواصفات)

تطبيق نموذجي

الغرض من Weshine®  اختبار مقاومة اللف للمحولاتيكون:

- التحقق من سلامة لف المحولات

-تحقق من سلامة مغير الصنبور (إذا كان أي)

- التأكد من التوصيلات الداخلية

-حساب فقدان الموصل الناجم عن العاصمة المقاومة (ع=I²R)

مواصفات كل محول سوف يتم تحديدها من خلال اختبار النوع والاختبار الروتيني والاختبار الخاص والاختبارات الأخرى.

التحديدات

يتمتع Weshine بخبرة 8 سنوات على وجه التحديد للتعامل مع مجموعة كاملة من المعدات الكهربائية. في الوقت الحاضر، ويشين لديه اخترع مختلف اختبار مقاومة المحولات كما هو موضح بالشكل:

بناءً على مشكلات سلسلة التوريد: من فضلك اتصل بموزع Weshine المعتمد المفضل لديك لمعرفة الأسعار الحالية و الفترات الزمنية.

شهادات الجودة

ونحن نعتقد دائما أن كل نجاح ترتبط شركتنا بشكل مباشر بجودة المنتجات التي نقدمها. لف اختبار مقاومة المحولات يلبي أعلى متطلبات الجودة المحددة في إرشادات ISO9001 وISO14000:14001 ونظامنا الصارم لمراقبة الجودة.

شحنة

لمزيد من المعلومات حول Weshine حلول الخدمة، اتصل بمندوب المبيعات عبر الإنترنت على مدار الساعة طوال أيام الأسبوع للحصول على عروض الأسعار من ويشين.
