اختبار نسبة الدوران

اخترع Weshine® اختبار نسبة الدوران لاختبار نسبة الدوران بشهادة CE ، الجودة والدقة العالية ، تم اختراعه وإنتاجه وفقًا للمعايير الوطنية ، يتوفر حل اختبار كهربائي كامل. اتصل بنا للحصول على مزيد من التفاصيل حول جهاز اختبار نسبة الدوران لاختبار نسبة الدوران من Weshine!

إرسال استفسار PDF تحميل

وصف المنتج

يشين

نسبة تحويل المحول تساوي عدد لفات الملف الأولي مقسومًا على عدد لفات الملف الثانوي. توفر نسبة المحول الأداء المطلوب للمحول والجهد المقابل المطلوب بواسطة الملف الثانوي.

إذا كان الجهد الثانوي مطلوبًا أن يكون أقل من الجهد الأساسي - محول تنحي - يجب أن يكون للملف الثانوي عدد دورات أقل من المحول الأولي والعكس صحيح بالنسبة لمحول تصعيد ؛ عندما تقلل نسبة المحول من الجهد ، فإنها تزيد من التيار والعكس صحيح ، لذلك ، فإن نسبة الجهد والتيار لمحول مثالي ترتبط ارتباطًا مباشرًا بنسبة التحويل.

لسوء الحظ ، المحولات ليست مثالية ، في المحولات الحقيقية ، قد لا تتطابق نسب الجهد أو التيار مع النسب الفيزيائية للمحول بسبب الخسائر الكهربائية المختلفة كما هو الحال في قلب الحديد للمحول (التباطؤ وخسائر التيار الدوامة) والنحاس. الخسائر (بسبب مقاومة اللفات الأولية والثانوية) ؛ لذلك ، يحاول المصنعون تصميم محولات لتقليل هذه الخسائر إلى الحد الأقصى لتحقيق أقصى قدر من الكفاءة عند التحميل الكامل ، وتحويل الطاقة فوق 95 ٪ ، وبالتالي توفير فرق لا يزيد عن 5 ٪ من نسبة جهد المحول / نسبة الدوران.

اخترع Weshineيتحول اختبار النسبة، أو اختبار TTR ، لـيتحول اختبار النسبةويؤكد أن المحول لديه النسبة الصحيحة من المنعطفات الأولية إلى المنعطفات الثانوية. يمكن أن يساعد استخدام هذا الاختبار بشكل صحيح في تحديد أداء مبدل الصنبور ، والمنعطفات القصيرة ، واللفات المفتوحة ، وتوصيلات اللف غير الصحيحة والأعطال الأخرى داخل المحولات. مجموعة Weshine's من أجهزة اختبار TTR قوية لتحمل الظروف القاسية التي تخضع لها بعض اختبارات المحولات. يتضمن النطاق ميزات مختلفة لتبسيط وتسريع الاختبار بالإضافة إلى أجهزة اختبار TTR ثلاثية الطور وأجهزة اختبار PT و CT TTR.

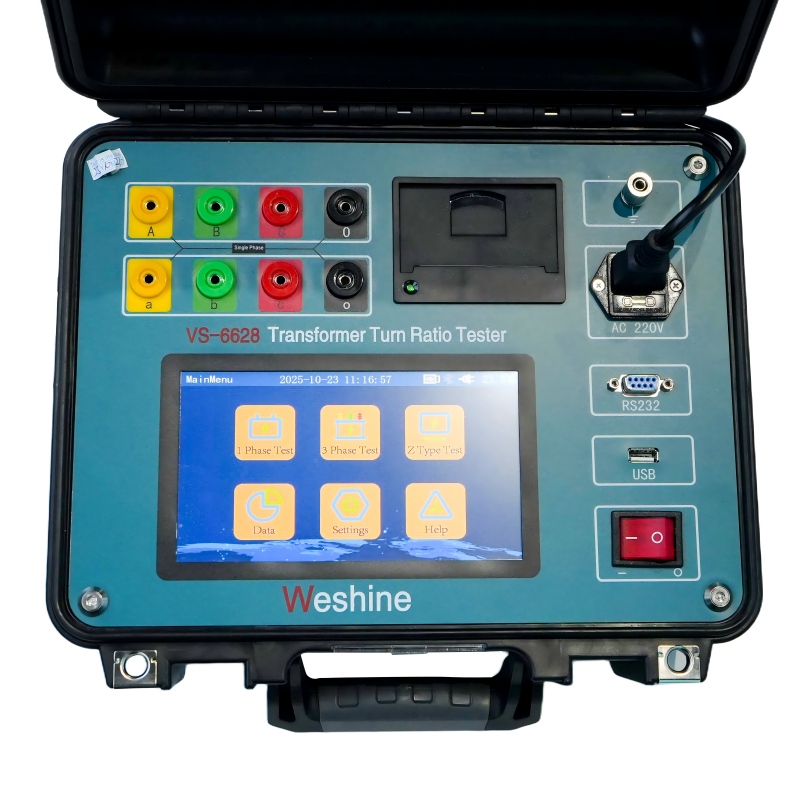

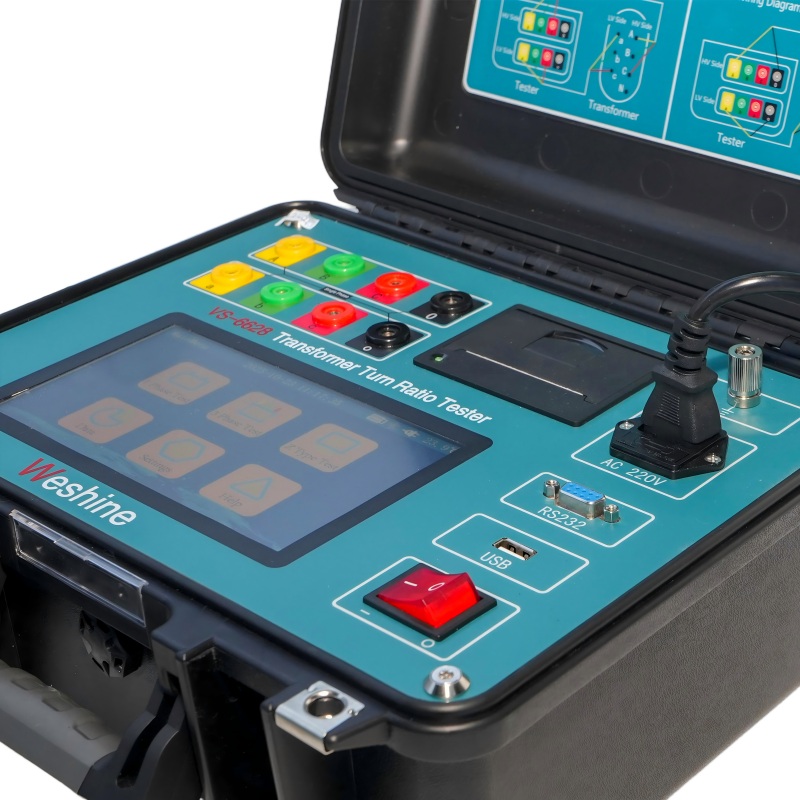

سلسلة VS-6628 ثلاثية الطوريتحول اختبار النسبةتم تصميم المجموعات لقياس نسبة المنعطفات لمحولات الطاقة والأدوات والتوزيع في محطة فرعية أو بيئة تصنيع. يجعل التصميم المتين والقوي هذه الأدوات مناسبة تمامًا للاستخدام في مجموعة متنوعة من البيئات القاسية. تم تصميم خيوطنا خصيصًا لتوفير المرونة اللازمة في الطقس البارد.

ولكن نظرًا لأن المحولات تخضع لضغوط وتغييرات مختلفة ، كهربائية وميكانيكية ، خلال عمرها الافتراضي ، يجب فحص نسبة اللفات الصحيحة للمحول قبل تشغيل المحول وأثناء جداول الصيانة المختلفة ، فإليكيتحول معدل اختبارلذلك ، تم قياس نسب اللفات باستخدام مختلفيتحول اختبار النسبةمجموعات (أجهزة TTR) تشمل الخسائر الموجودة عادةً في المحولات ، مما يؤدي إلى نسب دوران تختلف عن العدد المادي للملفات ، ولكنها تعكس نسب الجهد الفعلية المتوقعة من قبل الشركات المصنعة والمستخدمين ، أو نسبة محول طاقة حقيقي.

يشين

معلومات المنتج
اسم المنتج	TURNS RATIO TESTER لاختبار نسبة الدوران
رقم الموديل	VS-6628	نطاق الاختبار	0.9 ~ 10000
دقة	0.2٪	الشهادات	م ؛ EMC ؛ LVD. ISO ؛
تطبيق نموذجي	اختبارات تحويل النسبة وإزاحة المرحلة والقطبية.
يساعد في تحديد
أبعاد	345 × 295 × 175 ملم	وزن	5 كجم

التحديدات

يتمتع Weshine بخبرة 8 سنوات خصيصًا للتعامل مع مجموعة كاملة من المعدات الكهربائية. في الوقت الحاضر ، اخترع Weshine العديد من أجهزة اختبار نسبة الدوران لـيتحول اختبار النسبةكما هو موضح بالشكل:

طلب معلومات عن TURNS RATIO TESTER لاختبار نسبة الدوران
قطة. رقم.	نطاق الاختبار	دقة	القرار	أبعاد (مم)	وزن (كلغ)
VS-6628	0.9 إلى 10000	0.2٪	0.0001 دقيقة	345 × 295 × 175	5
VS-6629	0.9 إلى 10000	0.1٪ (0.9 إلى 500) 0.2٪ (500 إلى 3000) 0.3٪ (3000 إلى 10000)	0.9ï½ 9.9999ï¼ 0.0001ï¼ 10ï½ 99.999ï¼ 0.001 100ï½ 999.99ï¼ 0.01 درجة 1000ï½ 9999.9ï¼ 0.1 10000 وما فوقï¼ 1ï¼	325 × 225 × 125	3.8
VS-6630	0.9 إلى 10000	0.1٪ (0.9 إلى 2000) 0.3٪ (2000 إلى 10000)	0.0001 دقيقة	360 × 280 × 160	6
VS-6628T	0.8 إلى 10000	0.1٪ (0.8 إلى 3000) 0.2٪ (3000 إلى 10000)	0.0001 دقيقة	320 × 240 × 130	3
VS-6628A	0.9 إلى 10000	0.1٪ (0.9 إلى 500) 0.2٪ (500 إلى 3000) 0.3٪ (3000 إلى 10000)	0.9ï½ 9.9999ï¼ 0.0001ï¼ 10ï½ 99.999ï¼ 0.001 100ï½ 999.99ï¼ 0.01 درجة 1000ï½ 9999.9ï¼ 0.1 10000 وما فوقï¼ 1ï¼	246 × 156 × 62	1.7

استنادًا إلى مشكلات سلسلة التوريد: يرجى الاتصال بموزع Weshine المعتمد المفضل لديك لمعرفة الأسعار الحالية والمهل الزمنية.

شهادات الجودة

نعتقد دائمًا أن كل نجاح لشركتنا يرتبط ارتباطًا مباشرًا بجودة المنتجات التي نقدمها. يتحول معدل اختبار ليتحول اختبار النسبةتلبية أعلى متطلبات الجودة المحددة في إرشادات ISO9001 و ISO14000: 14001 ونظامنا الصارم لمراقبة الجودة.
