محول نسبة الدوران واختبار الحث للمكثف

قم بشراء جهاز اختبار نسبة دوران المحولات ومكثفات عالية الجودة من Weshine Electric. فهو يوفر قراءات دقيقة لنسبة دوران المحولات ومجموعة المتجهات والمعلمات الكهربائية الأساسية، مما يلبي احتياجات الفحص اليومية لمستخدمي صناعة الطاقة بشكل كامل. يقدم العديد من مشتري المشاريع استفسارات الشراء لتجهيز خطوط الإنتاج الخاصة بهم وتجهيز فرق اختبار المحطات الفرعية الخاصة بهم.

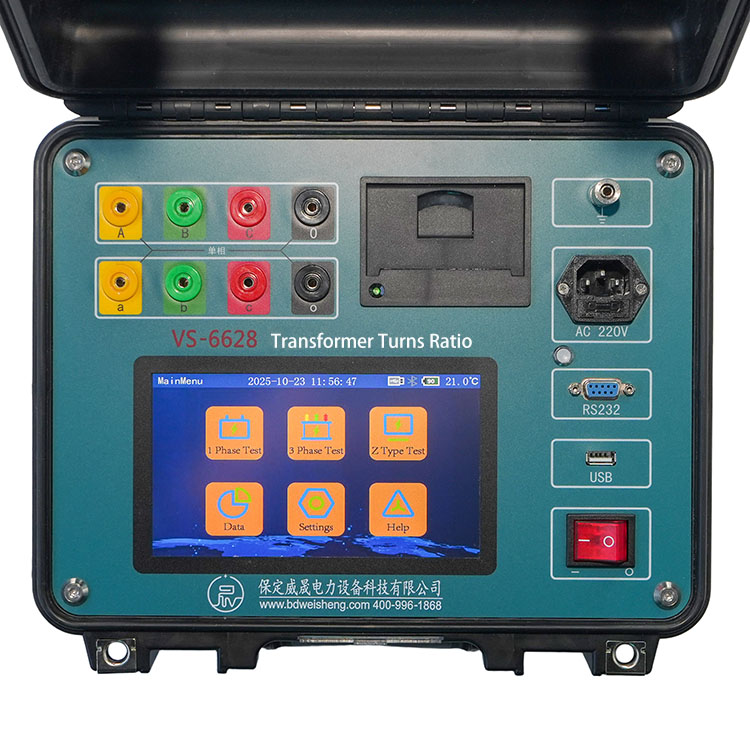

نموذج:VS-6628

إرسال استفسار

وصف المنتج

كشركة مصنعة محترفة في الصين، ترغب Weshine في أن توفر لك جهاز اختبار نسبة دوران المحولات ومكثفات ذو جودة عالية للتعامل مع اكتشاف نسبة المحولات وتأكيد مجموعة المتجهات والتحقق من المعلمات الكهربائية لجميع أنواع أعمال اختبار نظام الطاقة.

إنها تعتمد خرج عاكس موجة جيبية ثلاثي الطور بالكامل مقترنًا بوحدة قياس عالية الدقة. يعمل تنظيم الجهد التلقائي بالإضافة إلى التحكم في التشغيل والإيقاف الناعم على استقرار إشارات الاختبار بشكل كبير وتقليل أخطاء القياس.

يدعم جهاز اختبار نسبة دوران المحولات ومكثفات القدرة على الاختبار الأعمى، ويتيح للفنيين قراءة بيانات النسبة ومجموعة المتجهات دون معرفة تخطيط أسلاك المحول مسبقًا، مما يعزز الكفاءة الميدانية بشكل كبير ويساعد العملاء على خفض تكاليف الشراء عند تقديم طلبات مجمعة. إنه يعمل بسلاسة مع المحولات PT، CT، أحادية الطور، ثلاثية الطور ونوع Z.

Transformer Turns Ratio and Capacitor Inductance Tester

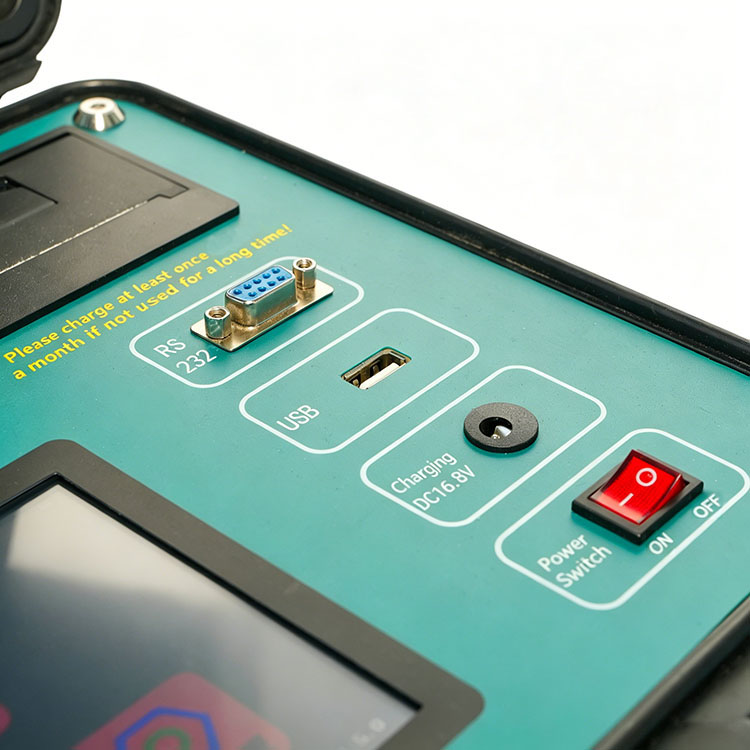

يمكن للمستخدمين نقل البيانات عبر البلوتوث أو منفذ RS232 أو محرك أقراص فلاش USB. تقوم الذاكرة الداخلية بتخزين ما يصل إلى 200 مجموعة من سجلات الاختبار، ويمكن تصدير السجلات كملفات Word لفرز التقارير وتحريرها بسرعة.

مواصفات النظام
المعلمة	مواصفة
نطاق قياس النسبة	0.9 - 10000
دقة	± (0.1% قراءة + رقمين ≥500)
	± (0.2% قراءة + رقمين ≥3000)
	± (0.3% قراءة + رقمين > 3000)
دقة	0.0001 – 1 (متعدد النطاق)
اختبار الجهد	ما يصل إلى 200VAC
نظام الإخراج	عاكس موجة جيبية ثلاثي الطور
عرض	شاشة لمس LCD ملونة مقاس 7 بوصة
تخزين البيانات	200 سجل اختبار
واجهة الاتصالات	RS232 / بلوتوث
تصدير البيانات	USB (دعم تنسيق Word)
مزود الطاقة	100-240 فولت تيار متردد / بطارية ليثيوم مدمجة
درجة حرارة التشغيل	-10 درجة مئوية إلى 50 درجة مئوية
رطوبة	≥90% عدم التكثيف
أبعاد	330 × 280 × 150 ملم

تعليمات التشغيل

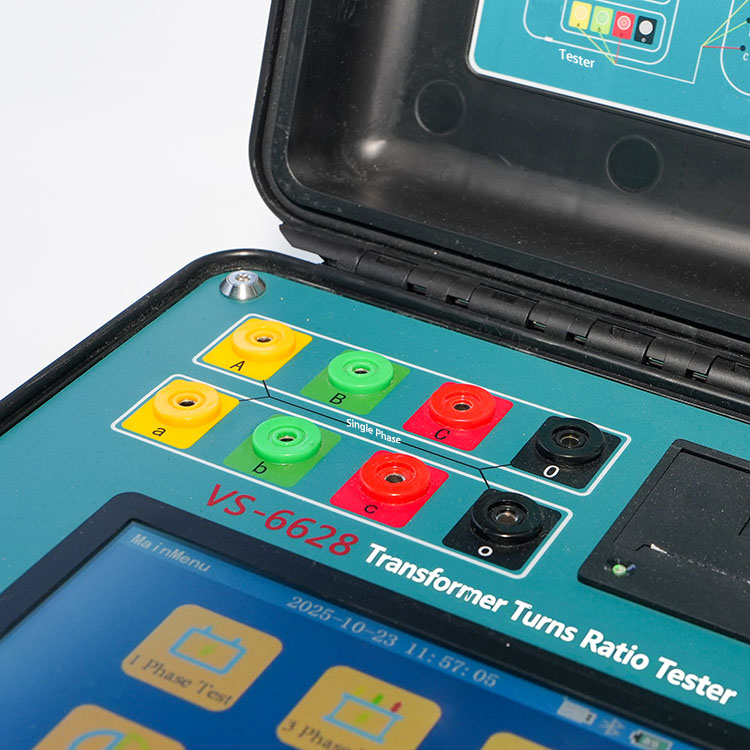

يقوم المشغلون بتوصيل أطراف الجهد العالي والجهد المنخفض وفقًا لنوع المحول. يكتشف النظام تلقائيًا وضع الاتصال في وضع الاختبار الأعمى. يكمل الجهاز قياس النسبة وتحديد مجموعة المتجهات وتحليل القطبية في دورة تشغيل واحدة.

بمجرد الانتهاء من الاختبار، يمكن للمشغلين سحب البيانات عبر USB أو الروابط اللاسلكية لإنهاء تقارير الفحص وتحليل البيانات، كما تدعم ملفات Word القابلة للتحرير أيضًا الفرز السريع لمستندات العطاء التي يطلبها عملاء المشتريات المجمعة.

سيناريوهات الاستخدام الرئيسية

1- اختبار قبول مصنع المحولات

2- المعايرة والتحليل المعملي

3-مراقبة جودة المعدات الكهربائية

4-صيانة أجهزة الجهد العالي

5 、 ورشة عمل الاختبار التشخيصي

يمكن لفرق المشتريات في المصنع الاستمتاع بأسعار الوحدات التفضيلية، ونحن نرحب بالعملاء لتوقيع عقود توريد طويلة الأجل من أجل توريد معدات الاختبار السنوية المستقرة.

سيناريوهات التطبيق

تطبق شركة weshine electric نسبة دوران المحولات واختبار محاثة المكثفات في تصنيع المحولات، وتشغيل نظام الطاقة، وصيانة المحطات الفرعية، وفحص المعدات الكهربائية.

يدعم الجهاز الاختبار الروتيني وتشخيص الأخطاء لمشكلات لف المحولات وأخطاء الاتصال وأخطاء المفاتيح الداخلية.

وظائف الاختبار الأساسية

1- اختبار نسبة تحويل المحولات

2، تحديد مجموعة المتجهات

3- اختبار PT و CT

4-صيانة المحطات الفرعية

5- تشغيل نظام الطاقة

6-مراقبة جودة مصنع المحولات

مزايا ويشين

تصمم شركة weshine electric نسبة تحويل المحولات واختبار الحث للمكثفات مع إخراج موجة جيبية كاملة ثلاثية الطور لتحسين دقة القياس واستقراره. يدعم الجهاز الاختبار الأعمى لتبسيط التشغيل الميداني في ظروف الأسلاك المعقدة.

تدمج شركة weshine Electric تصدير البيانات متعددة التنسيقات لتحسين كفاءة إعداد التقارير. يعمل الاتصال العكسي المدمج وحماية الدائرة القصيرة على حماية جهاز الاختبار والمشغلين في الموقع أثناء جميع مهام اختبار الطاقة، مما يجعل هذا النموذج هو الاختيار الأفضل لمصادر المعدات الشاملة وتقديم طلبات متكررة متسقة من الشركات المصنعة للكهرباء العالمية.

Transformer Turns Ratio and Capacitor Inductance Tester
