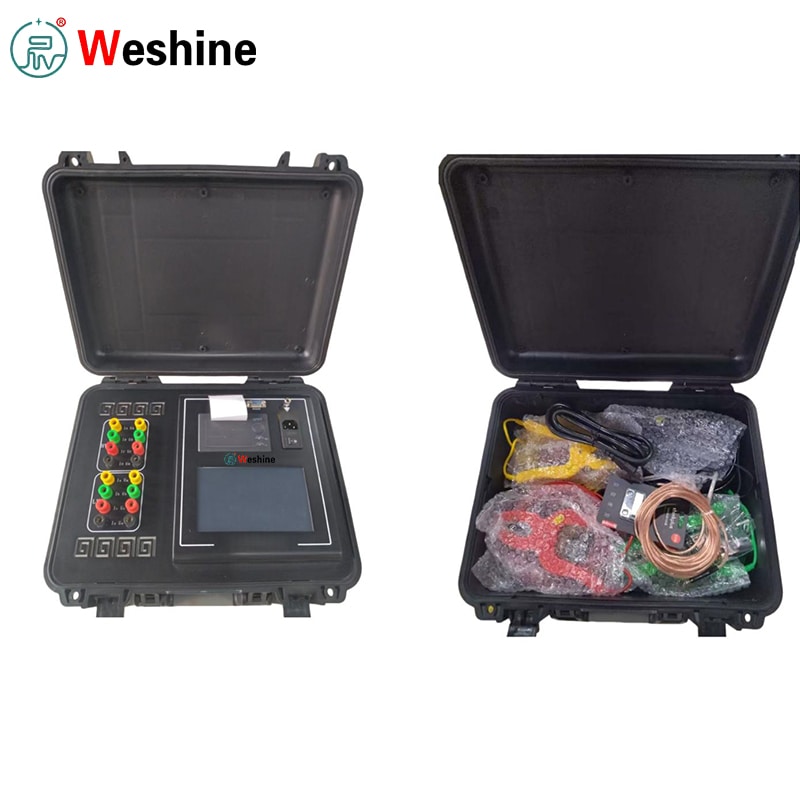

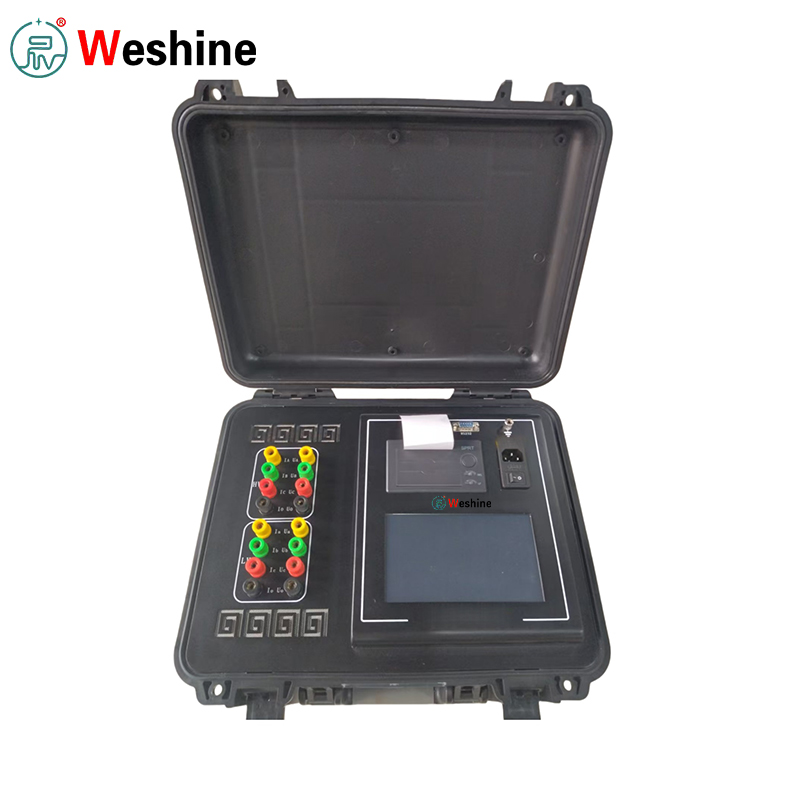

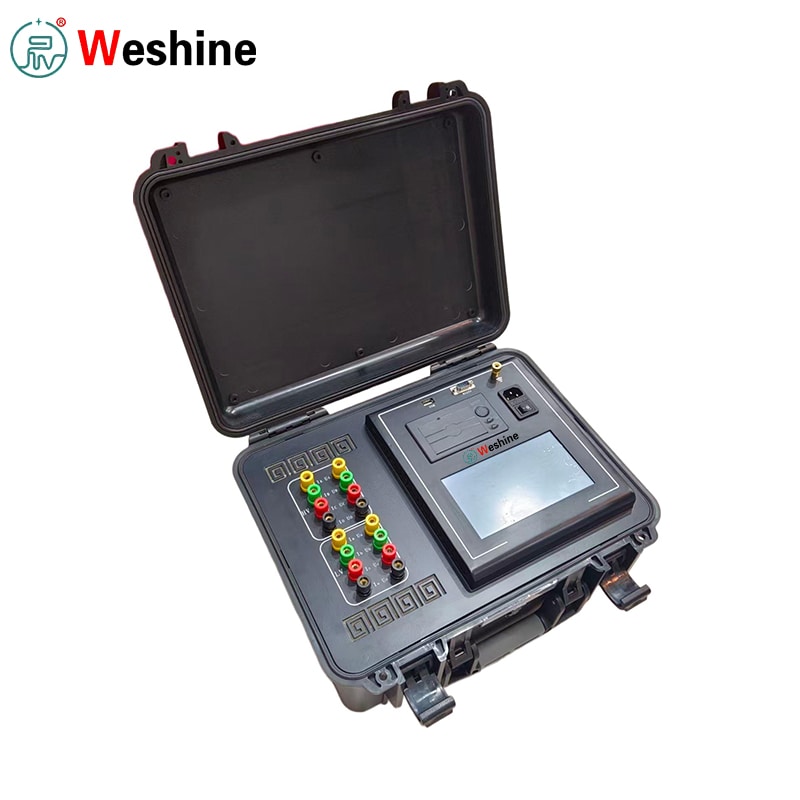

اختبار مقاومة محول التيار المستمر ونسبة الدوران 2 في 1

توفر شركة Weshine، وهي شركة مصنعة محترفة من الصين، جهاز اختبار عالي الجودة لمقاومة التيار المستمر ونسبة الدوران 2 في 1، والذي ينفذ إجراءين للتحقق الأساسيين لمحولات الطاقة: اختبار مقاومة التيار المستمر واختبار نسبة الدوران.

● فحص مقاومة التيار المستمر:نقاط الاتصال الضعيفة، والعيوب الداخلية المتعرجة، وأعطال مبدل الصنبور، والوصلات غير المستقرة، والمقاومة غير المتوازنة من مرحلة إلى أخرى.

● اختبار نسبة الدوران:التحقق من صحة ما إذا كانت نسبة المحولات الفعلية وموضع النقر ومجموعة المتجهات تتطابق مع لوحة الاسم ومواصفات التصميم.

يدمج كل من وظائف الاختبار الحرجة داخل أداة واحدة. لم تعد الطواقم الميدانية بحاجة إلى نقل مختبرين منفصلين. بمجرد توصيل أسلاك اختبار الجهد العالي والجهد المنخفض، يمكن إكمال عناصر الاختبار المتعددة دون تغيير الأسلاك بشكل متكرر.

قياس مقاومة التيار المستمر

بالنسبة لقياس مقاومة التيار المستمر، تتيح الوحدة إجراء اختبار متزامن على ثلاث مراحل مع المغنطة التلقائية.

● بالنسبة للملفات ذات التكوين النجمي ذات النقطة المحايدة، يمكن التقاط مقاومات الطور A0 وB0 وC0 بشكل متزامن لتقصير دورات الاختبار الإجمالية.

● عند اختبار المحولات ثلاثية الطور ذات الأطراف الخمسة مع وصلات دلتا الداخلية، يعمل وضع الإثارة التلقائي المدمج على تعزيز كفاءة الاختبار على الجوانب ذات الجهد المنخفض.

نتائج الاختبار والحماية

يمكن عرض نتائج الاختبار للملفات ذات الجهد العالي والجهد المتوسط ​​والجهد المنخفض وطباعتها مباشرة في الموقع.

● يحسب تلقائيا عدم توازن المقاومة على ثلاث مراحل.

● يتم تحويل قراءات مقاومة المخرجات إلى درجة الحرارة المقدرة.

● يوفر سجلات اختبار محولات كاملة وجاهزة للتدقيق.

● تعمل الحماية الشاملة للمجالات الكهرومغناطيسية الخلفية على حماية المشغلين أثناء تفريغ مقاومة التيار المستمر واختبار التعامل مع الرصاص.

قياس نسبة الدوران

عند قياس نسبة الدوران، يدعم جهاز اختبار مقاومة المحولات DC ونسبة الدوران 2 في 1 كلاً من اختبارات اللف أحادية الطور والتلقائية ثلاثية الطور.

● يقوم المشغلون بتحديد مجموعة اتصال المحولات المقابلة.

● يقيس قيمة النسبة، وخطأ النسبة، ومعلمات مجموعة الاتصال عبر مراحل AB، وBC، وCA.

● يمكن أن ينتهي قياس نسبة المنعطفات أحادية الطور في حوالي 15 ثانية كما هو موثق في الدليل الرسمي.

التشغيل وإدارة البيانات

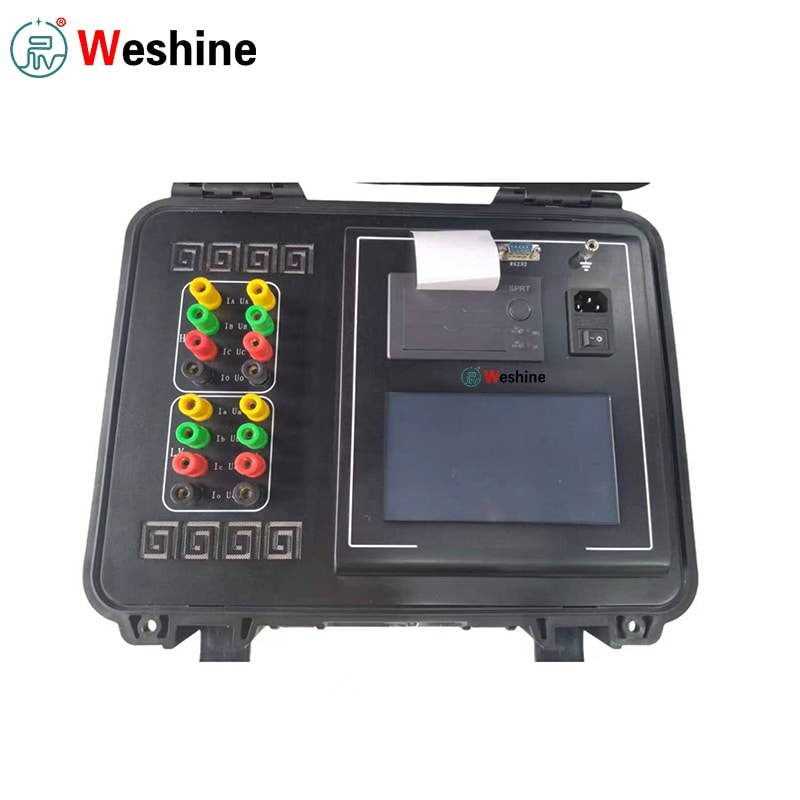

يتم تفاعل المستخدم على شاشة LCD ملونة تعمل باللمس مقاس 7 بوصات مع مطالبات تظهر على الشاشة باللغتين الصينية والإنجليزية.

● يمكن إنشاء تقارير الاختبار على الفور عبر الطابعة الصغيرة المضمنة.

● يمكن حفظ جميع مجموعات البيانات على محركات أقراص USB المحمولة وتنظيمها حسب تاريخ الاختبار والرقم التسلسلي للمحول.

● تغطي خيارات الاتصال بالأجهزة واجهات ناقل RS232 وBluetooth وواجهات ناقل RS485 الداخلية المعزولة.

المعلمات التقنية

دليل المنتج

قبل تشغيل جهاز اختبار مقاومة المحولات DC ونسبة الدوران 2 في 1، تأكد من إلغاء تنشيط المحول المستهدف بالكامل وتفريغه بأمان وتأريضه بشكل صحيح. قم دائمًا بتوصيل الطرف الأرضي الواقي للجهاز قبل توصيل أي مشابك اختبار.

لاختبار مقاومة التيار المستمر، قم بتوصيل مشابك جهد التيار العالي والجهد المنخفض ببطانات المحولات المقابلة. بالنسبة للمحولات ذات الملفين، أطراف الأسلاك A، B، C، O وa، b، c، o تتبع مخططات الأسلاك. بالنسبة للمحولات أحادية الطور، قم بتوصيل المحطات ذات الجانب العالي والمنخفض الجانب وفقًا للرسم التخطيطي. قم بتشغيل جهاز الاختبار بمصدر تيار متردد 220 فولت. انتقل عبر قوائم شاشة اللمس لإدخال معرف المحول، ومواد اللف، ووضع الاختبار، والنطاق الحالي، ومعلمات اللف، وإعدادات تحويل درجة الحرارة، ثم قم بتشغيل مقاومة التيار المستمر أو قياس نسبة الدوران.

عند تشغيل اختبارات نسبة الدوران، حدد مجموعة اتصال دقيقة واضغط على معلومات مبدل لضمان النسبة الصحيحة والخطأ ومخرجات مجموعة المتجهات. في حالة اكتشاف اتصال قطبية عكسية أو حالة دائرة قصر أو خطأ في الأسلاك، أوقف الاختبار فورًا وافحص جميع أسلاك الاختبار قبل استئناف العمل. عند الانتهاء من الاختبار، قم بمراجعة القراءات التي تظهر على الشاشة. اطبع التقارير المطبوعة عند الحاجة، وقم بتخزين السجلات داخليًا أو قم بتصدير مجموعات البيانات إلى محرك أقراص USB المحمول لتجميع التقارير لاحقًا.

سمات

1 、 يدعم مقاومة المحولات DC واختبار نسبة الدوران في أداة واحدة.

2 、 يقيس مقاومة التيار المستمر على ثلاث مراحل في وقت واحد.

3. يقيس نسبة المحولات وخطأ النسبة ومجموعة المتجهات.

4. يوفر مغنطة تلقائية لاختبار مقاومة التيار المستمر.

5. يوفر طريقة الإثارة التلقائية للمحولات ذات الأطراف الخمسة ثلاثية الطور والمتصلة داخليًا بالدلتا.

6 、 يحسب تلقائيا عدم توازن المقاومة على ثلاث مراحل.

7 、 يعرض ويطبع بيانات اختبار لف الجهد العالي والمتوسط ​​والمنخفض الجهد.

8、حساب قيم المقاومة المحولة إلى درجة الحرارة المقدرة.

9 、 يدعم قياس نسبة المحولات أحادية الطور وثلاث مراحل.

10 、 يكتشف الاتصال العكسي عالي الجهد والجهد المنخفض أثناء اختبار النسبة.

11 、 يكتشف المحولات ماس ​​كهربائى وظروف ماس كهربائى بين المنعطفات أثناء اختبار النسبة.

12、يتضمن حماية EMF خلفية شاملة.

13 、 يوفر تشغيل شاشة ملونة تعمل باللمس مقاس 7 بوصات.

14、يتضمن طابعة صغيرة مدمجة لتقارير الاختبار الميداني.

15 、 يدعم تخزين USB للنسخ الاحتياطي للبيانات الخارجية.

16、يوفر اتصال RS232 معزول واتصال بلوتوث.

17、يشمل مطالبات القائمة الصينية والإنجليزية.

سيناريوهات التطبيق

يخدم اختبار مقاومة المحولات DC ونسبة الدوران 2 في 1 الشركات المصنعة للمحولات للتحقق من صحة مقاومة الملف DC قبل الشحن، وعدم توازن الطور، وخطأ نسبة الدوران، ومجموعة المتجهات. تفي وحدة واحدة بمتطلبات اختبار المصنع الإلزامية وتبسط سير عمل إعداد المعدات ووثائق الاختبار لفرق الإنتاج.

بالنسبة لمرافق الطاقة ومشغلي المحطات الفرعية، ينطبق هذا الاختبار التشخيصي على تركيب الوحدة الجديدة وقبول التسليم والصيانة المجدولة واستكشاف الأخطاء وإصلاحها. تكشف بيانات مقاومة اللف عن تآكل تلامس مبدل الصنبور المحتمل والانحراف غير الطبيعي لمقاومة الطور؛ تتحقق نتائج نسبة الدوران من موضع النقر وصحة مجموعة الاتصال.

داخل ورش إصلاح المحولات، يعتمد الفنيون على جهاز الاختبار هذا لتقييم حالة اللف بعد إعادة اللف أو معالجة التجفيف أو إصلاح مبدل الصنبور. يمكن مقارنة مجموعات بيانات المقاومة ونسبة الدوران قبل الإصلاح وبعد الإصلاح للتحقق من عودة المحولات إلى حالة التشغيل المقبولة.

بالنسبة لأطقم التشغيل الميداني، يعمل التصميم المتكامل على تقليل كمية معدات الاختبار المنقولة إلى المواقع. تعمل الطباعة المدمجة وأرشفة USB وفرز البيانات المستندة إلى معرف المحول على إنشاء سجلات جيدة التنظيم لمستندات قبول المشروع وتسليمات العميل النهائي.

التطبيقات

يتم اعتماد جهاز اختبار مقاومة المحولات DC ونسبة الدوران 2 في 1 TTR على نطاق واسع من قبل مصنعي المعدات الأصلية للمحولات ومشغلي مرافق الطاقة وأطقم صيانة المحطات الفرعية ومقاولي التشغيل الكهربائي وورش إصلاح المحولات وإدارات الطاقة الصناعية ومقدمي خدمات اختبار الجهد العالي.

تشمل موضوعات الاختبار النموذجية محولات الطاقة، ومحولات التوزيع، والمحولات أحادية الطور وثلاثية الطور، والمحولات ثنائية وثلاثية الملفات، والملفات المتصلة بالنجمة، والملفات المتصلة بالدلتا، ومحولات تغيير الصنبور عند التحميل، والمحاثات المتبادلة للأجهزة، والمولدات، والمحركات الكهربائية وغيرها من معدات الجروح منخفضة المقاومة.

الأسماء المستعارة للبحث في الصناعة الشائعة لمصادر SEO وB2B في الخارج: جهاز اختبار تشخيص المحولات، جهاز اختبار مقاومة لف التيار المستمر، جهاز اختبار نسبة دوران المحول، جهاز اختبار TTR للمحول، جهاز اختبار نسبة المحولات واختبار مقاومة الملفات، جهاز اختبار مجموعة ناقلات المحولات، أداة اختبار صيانة المحولات.

حالة العملاء

احتاج أحد مقاولي صيانة المحولات إلى اختبار محولات توزيع ذات كفاءة أعلى أثناء نوافذ انقطاع التيار الكهربائي في المحطات الفرعية. في السابق، قام طاقمهم الميداني بتشغيل جهاز اختبار منفصل لمقاومة التيار المستمر واختبار نسبة الدوران، مما أدى إلى تغييرات متكررة في الأسلاك وحفظ سجلات مفككة لكل وحدة محولات.

من خلال نشر جهاز اختبار مقاومة التيار المستمر ونسبة الدوران 2 في 1، يمكن إكمال كل من اختبارات مقاومة التيار المستمر ونسبة الدوران ومجموعة المتجهات باستخدام أداة واحدة. بعد التأريض المناسب وتركيب الرصاص، يلتقط الفنيون قراءات مقاومة الملفات ثلاثية الطور، ويقيمون توازن الطور، ثم يتابعون فحص نسبة الدوران ومجموعة المتجهات دون إعادة توجيه كابلات الاختبار.

أثناء مهمة صيانة واحدة، أشار خرج مقاومة التيار المستمر إلى انحراف طور غير طبيعي تحت موضع صنبور محدد. استخدم الفريق بعد ذلك وظيفة TTR المدمجة للتحقق من إعدادات النقر ومجموعة الاتصال، وتحديد السبب الجذري لجهة اتصال مبدل النقر المعيبة. تم إلحاق النسخ المطبوعة والسجلات الرقمية المحفوظة عبر USB مباشرة بتقارير الصيانة الرسمية.

يؤدي استخدام هذا الاختبار المدمج إلى تقليل ساعات عمل الإعداد في الموقع، وتحسين اتساق بيانات الاختبار المتبادل، وتسهيل سير عمل فحص المحولات بشكل عام لفنيي الخدمة الميدانية.

التعليمات

س1: ما هو استخدام هذا الاختبار؟

A1: يقوم بإجراء قياس مقاومة التيار المستمر لملف المحول مع نسبة دوران المحول والتحقق من مجموعة المتجهات.

Q2: هل يمكن لهذا الاختبار اختبار المقاومة ثلاثية الطور في نفس الوقت؟

ج2: نعم. وهو يدعم اختبار مقاومة التيار المستمر ثلاثي المراحل في وقت واحد، مما يوفر نطاقات تيار قابلة للاختيار 10 أمبير و5 أمبير و1 أمبير.

Q3: ما هو الحد الأقصى لتيار اختبار مقاومة التيار المستمر؟

A3: بالنسبة لاختبار مقاومة التيار المستمر على مرحلة فردية، يصل الحد الأقصى لتيار الاختبار إلى 20 أمبير.

س 4: ما هي دقة قياس مقاومة التيار المستمر؟

A4: يحدد الدليل الرسمي دقة القياس من الفئة 0.2 مع دقة قراءة تبلغ 0.1 μΩ.

س 5: ما هو نطاق قياس نسبة المحولات؟

A5: نطاق قياس نسبة الدوران يغطي 1 حتى 10000.

س 6: هل يمكن قياس مجموعة ناقلات المحولات؟

ج6: نعم. وهو يحدد مجموعات اتصال المحولات، ويدعم التكوينات الشائعة بما في ذلك YY وYD وDD وDY كما هو مدرج في وثائق المستخدم.

س7: ما مدى سرعة اختبار النسبة؟

ج7: وفقًا لدليل المنتج، يمكن إكمال اختبار نسبة الدوران أحادية الطور خلال 15 ثانية تقريبًا.

س 8: هل يدعم طباعة البيانات وتصديرها؟

ج8: نعم. يأتي هذا الاختبار مزودًا بطابعة صغيرة مدمجة ووحدة تخزين USB لأرشفة نتائج الاختبار الخارجية.

س9: ما هي واجهات الاتصال المضمنة؟

A9: تحتوي واجهات الأجهزة على اتصالات RS232 وBluetooth وناقل RS485 الداخلي المعزول.

س10: ما هي وسائل الحماية المضمنة؟

ج10: تشتمل آليات الحماية على حماية EMF الخلفية لاختبار مقاومة التيار المستمر، واكتشاف التوصيل العكسي للجهد المنخفض العالي، بالإضافة إلى إنذار ماس كهربائى وإنذار خطأ المنعطفات أثناء قياس النسبة.

مزايا ويشين

توفر شركة Weshine Electric أدوات اختبار المحولات الاحترافية ومعدات التشخيص الكهربائية للمرافق وشركات تصنيع المحولات والمحطات الفرعية والمقاولين الميدانيين وورش الإصلاح وفرق الصيانة الصناعية.

بالنسبة لجهاز اختبار مقاومة التيار المستمر ونسبة الدوران 2 في 1 TTR، تدعم Weshine العملاء العالميين من خلال استشارة اختيار النموذج، والتوجيه العملي لطريقة الاختبار، وتأكيد المعلمة التقنية، والوثائق الجاهزة للمشروع وخدمة ما بعد البيع الكاملة.

يتطلب اختبار المحولات أسلاكًا خالية من الأخطاء، واكتسابًا مستقرًا للمقاومة المنخفضة، والتحقق الدقيق من النسبة، والتحكم الصارم في المخاطر بعد قياس مقاومة التيار المستمر. يجمع هذا الاختبار بين سير عمل فحص المحولات الذي لا غنى عنه في وحدة أجهزة واحدة، مجهزة بتشغيل شاشة اللمس، والحساب التلقائي، والطباعة في الموقع، وتخزين البيانات متعدد الأوضاع، وقدرات الاتصال المتنوعة.
