وصف المنتج

قم بشراء معدات اختبار حماية المرحل ثلاثي الطور عالية الجودة من Weishine، الشركة المصنعة المحترفة في الصين، والتي تم تصميمها لفحص المرحلات الوقائية ووحدات حماية المعالجات الدقيقة والدوائر الثانوية ومعدات التشغيل الآلي وأنظمة حماية شبكة الطاقة الكاملة. يجب أن تستجيب المرحلات بدقة تحت أخطاء الخط، والجهد غير الطبيعي، والتيار الزائد، وإجراءات إعادة الإغلاق، ومشغلات الحماية التفاضلية وحركات دائرة التحكم، لذا فإن الاختبار المنتظم ضروري لتشغيل نظام الطاقة بشكل آمن ومنسق.

ما هو اختبار حماية التتابع ثلاثي الطور؟

جهاز اختبار حماية المرحلات ثلاثي الطور هو جهاز اختبار احترافي مصمم للتحقق من الأداء وخصائص التشغيل للمرحلات الواقية ووحدات الحماية القائمة على المعالجات الدقيقة والدوائر الثانوية ومعدات التشغيل الآلي وأنظمة حماية نظام الطاقة.

يولد جهاز الاختبار تيارًا ثانويًا يمكن التحكم فيه، والجهد، والتردد، وزاوية الطور، والتوافقي، والتيار المستمر، وإشارات التبديل لمحاكاة ظروف نظام الطاقة العادية وغير الطبيعية. من خلال تطبيق هذه الإشارات المحاكاة على أجهزة الحماية التي تم اختبارها، يمكن للمهندسين التحقق من إعدادات المرحل وقيم الالتقاط ووقت التشغيل ومنطق الرحلة واستجابة جهة الاتصال.

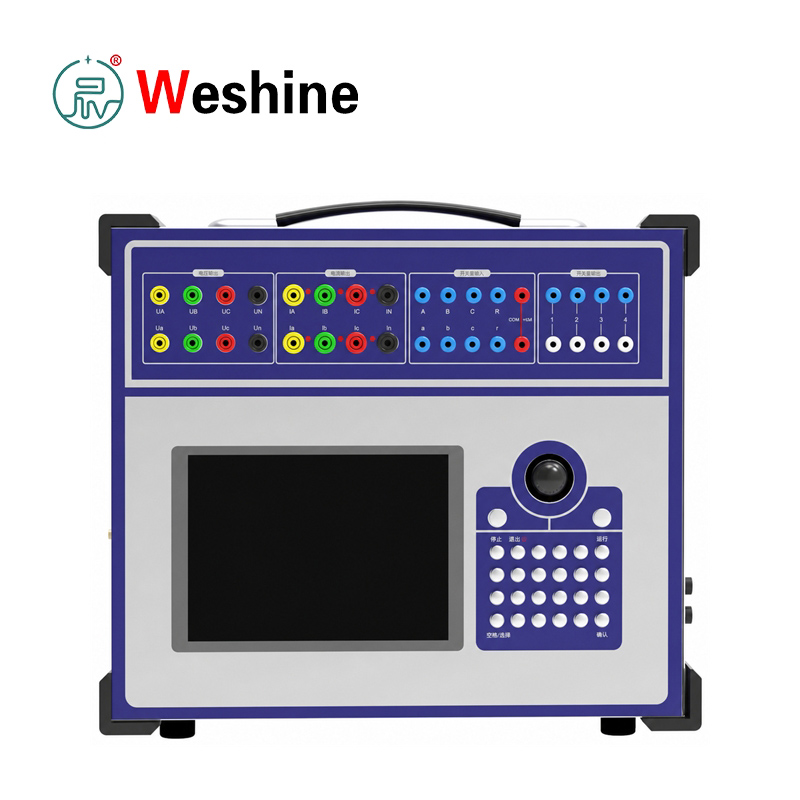

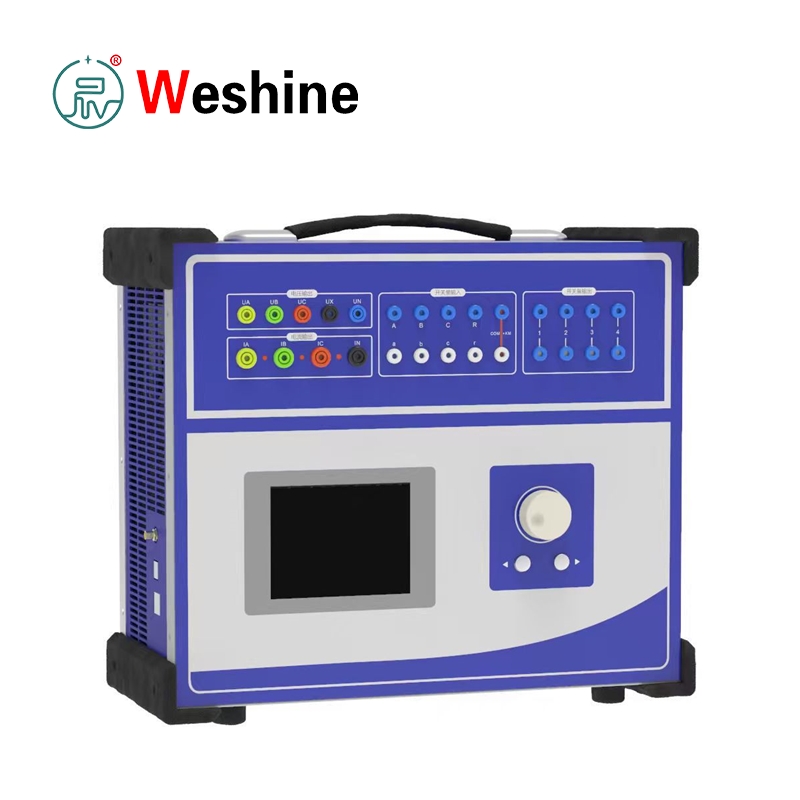

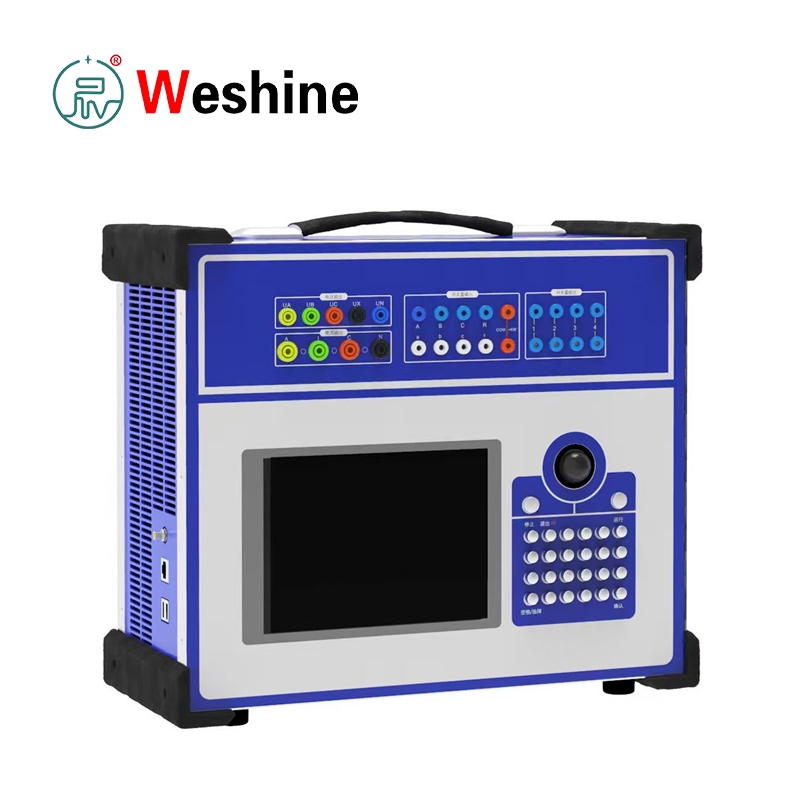

Three Phase Relay Protection Tester

متعدد القنوات الحالية والجهد الناتج

تم تجهيز جهاز اختبار حماية التتابع ثلاثي الطور بـ 4 قنوات جهد و 3 قنوات تيار لاختبار حماية التتابع الشامل. تدعم قنوات الجهد جهد الطور، وجهد الخط، وجهد التسلسل الصفري، وعدم توازن الجهد، وفقدان الجهد، وتحول التردد، واختبارات التزامن.

يمكن أن تعمل القنوات الحالية الثلاث بشكل مستقل لاختبار تيار الطور الفردي أو الاتصال بالتوازي لتوفير ما يصل إلى 120 أمبير من خرج التيار لفترة قصيرة. وهو يدعم اختبار مرحلات التيار الزائد، ومرحلات خطأ الأرض، والحماية العكسية، والحماية التفاضلية، وحماية المسافة، ومنطق الإغلاق، وحماية الجهد المنخفض، ومرحلات التردد.

التحكم بالكمبيوتر الصناعي والتشغيل الميداني

تم بناء جهاز الاختبار على منصة كمبيوتر صناعية، وهو يدمج شاشة عرض مدمجة ولوحة تشغيل محلية للاختبار الميداني المستقل بدون كمبيوتر خارجي. يمكن عرض معلمات ونتائج الاختبار مباشرة على الشاشة، مما يجعلها مناسبة للتشغيل والصيانة في الموقع.

يمكن أيضًا توصيل الجهاز بجهاز كمبيوتر مزود ببرنامج متوافق لدعم وظائف الاختبار المتقدمة وإدارة البيانات وإنشاء تقرير الاختبار التلقائي.

مرونة التيار والجهد ومخرجات التيار المستمر

يوفر جهاز الاختبار مجموعة واسعة من إمكانيات الإخراج، بما في ذلك:

إخراج التيار المتردد:0 ~ 40 أمبير لكل قناة، ما يصل إلى 120 أمبير إخراج لفترة قصيرة مع ثلاث قنوات بالتوازي

مخرج جهد التيار المتردد:0 ~ 120 فولت جهد الطور و 0 ~ 240 فولت خط الجهد

إخراج العاصمة:تيار مستمر، جهد تيار مستمر، ومصدر طاقة مساعد تيار مستمر قابل للتعديل

تدعم هذه الوظائف اختبار مرحل التيار المستمر وتسمح بتنشيط أجهزة الحماية والدوائر الثانوية أثناء التشغيل الميداني.

قياس التردد والتوافقي والتوقيت

يدمج جهاز الاختبار التردد المتغير وإخراج الإشارة التوافقية لمحاكاة ظروف تشغيل نظام الطاقة المختلفة، بما في ذلك تباين التردد والبيئات التوافقية متعددة الترتيب. يتيح ذلك للفنيين تقييم أداء الترحيل في ظل ظروف إشارة ثانوية مختلفة وليس فقط في ظل تردد الطاقة القياسي.

تدعم وحدات الإدخال والإخراج المدمجة اكتشاف اتصال الرحلة ومراقبة اتصال التتابع ومحاكاة قاطع الدائرة والتحقق من إشارة بدء التشغيل وقياس توقيت العمل. يصل نطاق التوقيت من 0.1 مللي ثانية إلى 9999 ثانية، مما يسمح بقياس دقيق لوقت تشغيل التتابع، وتأخير الرحلة، وفترات الإغلاق، والاستجابة المنطقية للحماية.

نطاق التطبيق وحماية السلامة

يعد جهاز اختبار حماية التتابع ثلاثي الطور مناسبًا لاختبار المرحلات الكهرومغناطيسية والمرحلات الثابتة وأجهزة الحماية الرقمية ومرحلات المعالجات الدقيقة وأجهزة إعادة الإغلاق وأنظمة حماية المحولات والخطوط والمحركات والمولدات.

يتم استخدامه على نطاق واسع في المحطات الفرعية ومحطات الطاقة وغرف توزيع المصانع وشبكات إمداد الطاقة بالسكك الحديدية ومختبرات التتابع المهنية.

يتم دمج وظائف الحماية المتعددة، بما في ذلك الحماية من الحمل الزائد للمخرج، والتشخيص الذاتي للخطأ، وتشابك الإخراج، وتصميم الطاقة الناعمة. تساعد هذه الوظائف على حماية كل من جهاز الاختبار والمعدات المتصلة أثناء التشغيل الميداني. يجب تشغيل الجهاز من قبل فنيين مدربين على دراية بسلامة الدائرة الثانوية، وإجراءات الأسلاك القياسية، وسير عمل اختبار التتابع.

المعدات تتوافق معجيجابايت/ت 7261-2008ودي إل/تي 624-2010. يحتاج المشغلون إلى الالتزام برموز اختبار المرحلات المحلية وقواعد تشغيل محطة الطاقة ومعايير السلامة في الموقع أثناء الاستخدام.

مواصفات النظام		مخرج التيار المتردد		العاصمة الناتج الحالي
غرض	مواصفة	غرض	مواصفة	غرض	مواصفة
نموذج المنتج	VS-JB900	دقة الإخراج	فئة 0.2	دقة الإخراج	فئة 0.5
نوع المنتج	جهاز اختبار حماية التتابع ثلاثي الطور	المرحلة الحالية الإخراج، RMS	0 إلى 40 أ	المرحلة الانتاج الحالي	0 إلى ±10 أمبير لكل مرحلة
منصة التحكم	نوع الكمبيوتر الصناعي	ثلاث مراحل الإخراج الحالي الموازي، RMS	0 إلى 120 أ	ثلاث مراحل الإخراج الموازي	0 إلى ±30 أ
تكوين الإخراج	جهد 4 مراحل، تيار 3 مراحل	تيار الطور المسموح به لفترة طويلة، RMS	10 أ	الحد الأقصى لجهد تحميل الإخراج	20 فولت
اختبارات قابلة للتطبيق	حماية التتابع، الدائرة الثانوية، اختبار جهاز التشغيل الآلي	الحد الأقصى لطاقة الإخراج الحالية للمرحلة	420 فولت أمبير
وضع التشغيل	عملية مستقلة. اتصال الكمبيوتر مدعوم وفقًا للتكوين	الحد الأقصى لطاقة الخرج عند تيار متوازي ثلاثي الطور	900 فولت أمبير
المعايير المرجعية	جيجابايت/ت 7261-2008، دي إل/تي 624-2010	وقت العمل المسموح به عند الحد الأقصى للتيار الموازي ثلاثي الطور	10 ثانية
		نطاق التردد الأساسي	20 إلى 1000 هرتز
		النظام التوافقي	1 إلى 20

مخرج جهد التيار المتردد		مخرج جهد التيار المستمر		تبديل الكمية والتوقيت
غرض	مواصفة	غرض	مواصفة	غرض	مواصفة
دقة الإخراج	فئة 0.2	دقة الإخراج	فئة 0.5	تبديل المدخلات	10 قنوات
خرج جهد الطور، RMS	0 إلى 120 فولت	سعة خرج جهد الطور	0 إلى ±160 فولت	مدخلات الاتصال الجافة	1 إلى 20 مللي أمبير، 24 فولت
خرج جهد الخط، RMS	0 إلى 240 فولت	سعة خرج جهد الخط	0 إلى ±320 فولت	مدخلات الاتصال المحتملة، المنطق 0	0 إلى +6 فولت
جهد الطور / طاقة خرج جهد الخط	80 فولت أمبير / 100 فولت أمبير	جهد الطور / طاقة خرج جهد الخط	70 فولت أمبير / 140 فولت أمبير	مدخلات الاتصال المحتملة، المنطق 1	+11 فولت إلى +250 فولت
نطاق التردد الأساسي	20 إلى 1000 هرتز			تبديل الإخراج	8 أزواج
النظام التوافقي	1 إلى 20			قدرة الاتصال بالتيار المستمر	220 فولت / 0.2 أمبير
				قدرة الاتصال بالتيار المتردد	220 فولت / 0.5 أمبير
				نطاق قياس الوقت	0.1 مللي ثانية إلى 9999 ثانية
				دقة قياس الوقت	0.1 مللي ثانية

الظروف البيئية		الخصائص البدنية
غرض	مواصفة	غرض	مواصفة
درجة حرارة التشغيل	-10 درجة مئوية إلى +50 درجة مئوية	أبعاد الوحدة الرئيسية	400 × 300 × 180 ملم
درجة حرارة التخزين	-25 درجة مئوية إلى +70 درجة مئوية	وزن الوحدة الرئيسية	حوالي 18 كجم
الرطوبة النسبية	5% إلى 95%، غير مكثف

دليل تشغيل المنتج

يقوم جهاز اختبار حماية التتابع ثلاثي الطور بتوليد تيار ثانوي يمكن التحكم فيه، والجهد، والتردد، وزاوية الطور، والتوافقي، والتيار المستمر، وإشارات التبديل لمحاكاة ظروف الشبكة العادية والخاطئة، ثم يغذي الإشارات إلى جهاز الحماية الذي تم اختباره. فهو يراقب إجراءات الاتصال ومخرجات الرحلة وإشارات العودة والتعليقات المنطقية، ويسجل وقت العمل وقيم إعدادات التشغيل تلقائيًا.

قبل الاختبار، تأكد من نموذج التتابع، والتيار الثانوي المقدر، والجهد الثانوي المقدر، والطلب على طاقة التيار المستمر، ونوع اتصال الرحلة ومعلمات الحماية المحددة مسبقًا. تحقق من الرسوم البيانية لأسلاك جهاز الحماية، وعزل دوائر الاختبار وفقًا لقواعد السلامة، ثم قم بتوصيل مخرجات التيار، ومخرجات الجهد، وتبديل منافذ الإدخال / الإخراج ومحطات الطاقة المساعدة للتيار المستمر بشكل صحيح.

خطوات اختبار تتابع التيار الزائد:ضبط تيار الإخراج وزاوية الطور والتردد ومدة الاختبار. قم بتعزيز التيار تدريجيًا وفقًا لإجراءات الاختبار القياسية، وسجل قيمة الالتقاط، وقيمة التسرب، ووقت التشغيل. بالنسبة لاختبار التيار العالي ثلاثي المراحل، قم بالتوازي مع ثلاث قنوات تيار للوصول إلى الحد الأقصى لإخراج 120 أمبير في وقت قصير.

خطوات اختبار تتابع الجهد:قم بتوصيل قنوات الجهد وتكوين جهد الطور أو الخط كما هو مطلوب. تحاكي الوحدة الجهد المنخفض والجهد الزائد والجهد التسلسلي الصفري وعدم توازن الجهد وإزاحة الطور؛ تعمل وظيفة تحويل التردد على التخلص من الحمل تحت التردد ومعايرة مرحل التردد.

اختبار حماية المسافة والاتجاه والتفاضل والإغلاق: ضبط الجهد والتيار وزاوية الطور وتبديل جهات الاتصال باتباع مخططات منطق الحماية. يتتبع الجهاز حركة اتصال التتابع ويقيس وقت الرحلة؛ تعمل منافذ إخراج التبديل على محاكاة جهات الاتصال المساعدة للكسارة أو الإشارات المنطقية الخارجية عند الحاجة.

اختبار مرحل التيار المستمر والدوائر المساعدة:استخدم جهد التيار المستمر/الإخراج الحالي ضمن النطاقات المقدرة. عندما تكون طاقة التيار المستمر في الموقع غير متوفرة أو تكون هناك حاجة إلى طاقة اختبار معزولة، قم بتنشيط مصدر الطاقة المساعد المدمج القابل للتعديل للتيار المستمر.

بعد الانتهاء من جميع الاختبارات، قم بمقارنة قيم الإجراء المقاسة وبيانات التوقيت مع إعدادات الحماية المحددة مسبقًا. أرشفة سجلات الاختبار وفقًا للوائح إدارة الصيانة والتشغيل الداخلية.

الميزات الأساسية

1.جهد قياسي ذو 4 مراحل وقنوات إخراج تيار مستقلة ثلاثية الطور

2．إخراج تيار متردد أحادي القناة يصل إلى 40A

3. ثلاث قنوات تيار متوازية تدعم أقصى إخراج 120A لفترة قصيرة

4.نطاق إخراج الجهد الكهربي لمرحلة التيار المتردد: 0 ~ 120 فولت

5. نطاق إخراج جهد خط التيار المتردد: 0 ~ 240 فولت

6.Built-in تيار مستمر الناتج الحالي لجميع سيناريوهات اختبار حماية التتابع

7. المدمج في إخراج الجهد DC لمحاكاة حالة الدائرة الثانوية

8. مخرج إمداد طاقة مساعد مستقل قابل للتعديل

9.نطاق توقيت عمل التتابع: 0.1 مللي ثانية ~ 9999 ثانية

10.Switch قنوات الإدخال لمراقبة حالة الاتصال التتابع في الوقت الحقيقي

11．تبديل قنوات الإخراج لمحاكاة قواطع الدائرة وإشارات الاتصال الخارجية

12．إخراج الإشارة التوافقية لاختبار خصائص الاستجابة التوافقية لأجهزة الحماية

13. إخراج إشارة التردد المتغير لفحص تتابع التردد

14.شاشة عرض على متن الطائرة لإظهار جميع معلمات الاختبار ونتائجه بوضوح

15. التحكم بالكمبيوتر الصناعي يتيح التشغيل المستقل بالكامل دون اتصال بالإنترنت

16.منفذ USB محجوز لقراءة البيانات ودعم ربط البرامج

17. تعشيق الإخراج التلقائي في حالة عمل غير طبيعية لمنع تلف المعدات

18．وظائف الفحص الذاتي للخطأ وحماية الأجهزة متعددة الطبقات

19．متوافق مع معايرة حماية المعالجات الدقيقة والمرحلات الثابتة والمرحلات الكهرومغناطيسية

20．أداة الكل في واحد للتكليف الميداني والصيانة اليومية والاختبارات المعملية

سيناريوهات التطبيق

1. فرق تشغيل وصيانة شبكة الكهرباء

تنفيذ التشغيل للمحطات الفرعية الجديدة، ومعايرة الحماية الدورية، وفحص الدائرة الثانوية، واختبار دائرة الرحلة، وصيانة نظام الحماية الكاملة.

2. مصنعي المحولات

إجراء فحص المصنع لخزائن الحماية، والتحقق من التتابع التفاضلي، وفحص واجهة حماية درجة الحرارة واختبارات قبول المصنع لألواح الحماية.

3. محطات توليد الطاقة

معايرة كاملة لحماية المولدات، وحماية المحولات الرئيسية، وحماية المحرك، ونظام الطاقة المساعد وحماية المفاتيح الكهربائية أثناء تشغيل الوحدة وصيانة الانقطاع.

4. صناعة السكك الحديدية

تم تجهيز محطات الجر للسكك الحديدية وشبكات التوزيع بأجهزة حماية التتابع. يتعامل الجهاز مع صيانة المرحل الروتينية والتحقق من حماية وحدة التغذية ومراجعة منطق رحلة قاطع الدائرة.

5. المؤسسات الصناعية الكبرى

تستخدمه مصانع الصلب والتعدين والبتروكيماويات والتصنيع في الصيانة الدورية لمرحل الجهد المتوسط واختبار حماية المحرك وفحص دائرة حماية المحطات الفرعية في المصنع.

6. الجامعات ومعاهد التدريب المهني

قم بتطبيق الآلة لتدريس نظريات حماية التتابع وعمليات اختبار الحقن الثانوية ومحاكاة حالة الخطأ والتدريب العملي على تنسيق الحماية.

7. مختبرات اختبار الطرف الثالث

معايرة التتابع الكاملة، والتحقق من أداء معدات الحماية، وفحص قبول الوارد، وتوفير خدمة التشغيل الخارجي.

8. أطقم صيانة الكابلات

بعد استبدال الكابل أو إصلاحه، تحقق من حماية وحدة التغذية، والحماية من الأعطال الأرضية، ومنطق إعادة الإغلاق، ودوائر التحكم الثانوية المطابقة.

عناصر الاختبار المتاحة

1.فحص الأداء الشامل لأجهزة الحماية المعتمدة على المعالجات الدقيقة

2. معايرة والتحقق من المرحلات الكهرومغناطيسية

3. اختبار أداء المرحلات الساكنة

4.قيمة الالتقاط واختبار الحد الزمني لمرحلات التيار الزائد

5.الفحص الكامل لمرحلات خطأ الأرض

6.معايرة مرحلات حماية الجهد المنخفض والجهد الزائد

7. اختبار أداء مرحلات التردد

8. اختبار المحاكاة الوظيفية للحماية الاتجاهية

9.Complete معايرة الحماية التفاضلية

10.محاكاة حالة العمل لحماية المسافة

11.الفحص الوظيفي لأجهزة الإغلاق التلقائي

12. التحقق من دائرة رحلة قاطع الدائرة

13．التكليف الكامل للدائرة الثانوية في الموقع

14.اختبار قبول المصنع لألواح الحماية

15.قياس دقيق لوقت عمل التتابع

حالة التطبيق العملي

مجال الصناعة: تطوير وتشغيل المحطات الفرعية ذات الجهد المتوسط

تحدي المشروع: تولى فريق البناء مسؤولية مشروع تجديد المحطة الفرعية. تحتوي لوحات الحماية الداخلية الخاصة بها على وظائف التيار الزائد والخطأ الأرضي والجهد المنخفض والإغلاق ومنطق رحلة الكسارة. يتطلب المشروع آلة واحدة يمكنها إخراج تيار ثلاثي الطور، وجهد كهربائي رباعي الطور، ودعم محاكاة الاتصال والتوقيت عالي الدقة. هذا هو المكان الذي يوفر فيه جهاز اختبار حماية التتابع ثلاثي الطور إمكانية اختبار الكل في واحد.

تدفق الاختبار الكامل: قام الفنيون بتوصيل الجهاز لترحيل محطات الإدخال الحالية، ومحطات إدخال الجهد، واتصالات الرحلة والدوائر المنطقية الخارجية. قاموا أولاً باختبار قيم الالتقاط والانقطاع لتيار التيار المتردد، ثم قاموا بتسجيل وقت إجراء الحماية في ظل تيار العطل المُحاكى. قنوات الجهد محاكاة حالات الجهد المنخفض واسترداد الجهد؛ تتغير حالة الاتصال المساعدة للكسارة التي تم محاكاة مخرجات التبديل، بينما يتم التقاط إشارات التبديل ورحلة العودة بشكل متزامن.

نتيجة المشروع: تطابقت جميع قيم إعدادات الترحيل مع مخطط تصميم التشغيل. تم حفظ وقت الرحلة وبيانات الإجراء في مستندات التشغيل والصيانة. تم تصحيح جميع انحرافات الأسلاك والإعدادات قبل تشغيل لوحات الحماية رسميًا.

مزايا التطبيق: يتم إنشاء إشارات محاكاة ثانوية موحدة بواسطة جهاز واحد، مع بيانات توقيت يمكن تتبعها لحفظ الملفات. ليست هناك حاجة إلى مصادر تيار منفصلة أو مصادر جهد كهربائي أو مؤقتات أو أجهزة محاكاة اتصال، مما يؤدي إلى خفض كميات الأدوات في الموقع بشكل كبير. تقليل تكلفة الشراء الإجمالية للشركات الهندسية.

التعليمات

1 、 ما هو اختبار حماية التتابع ثلاثي الطور المستخدم؟

يتم استخدامه لاختبار الحقن الثانوي للمرحلات الواقية، وأجهزة حماية المعالجات الدقيقة، ودوائر التعثر، وأجهزة الإغلاق، ولوحات الحماية.

2. ما هو عدد مخرجات الجهد والتيار التي يوفرها VS-JB900؟

إنه يوفر جهدًا قياسيًا بأربعة مراحل وإخراج تيار ثلاثي الطور.

3 、 ما هو الحد الأقصى لإخراج التيار المتردد؟

يمكن لكل مرحلة إخراج 0 إلى 40 A RMS. عندما يتم توصيل ثلاث قنوات حالية بالتوازي، يمكن أن يصل الإخراج إلى 0 إلى 120 A RMS للاختبار قصير المدة.

4 、 ما هو نطاق إخراج الجهد التيار المتردد ؟

يتراوح نطاق خرج جهد الطور من 0 إلى 120 فولت RMS، ويتراوح نطاق خرج جهد الخط من 0 إلى 240 فولت RMS.

5 、 هل يمكن للاختبار قياس وقت عمل التتابع ؟

نعم. نطاق قياس الوقت هو 0.1 مللي ثانية إلى 9999 ثانية، بدقة 0.1 مللي ثانية.

6 、 هل يدعم اختبار حماية التتابع ثلاثي الطور إخراج التيار المستمر؟

نعم. وهو يدعم إخراج تيار مستمر، وإخراج جهد تيار مستمر، ومخرج طاقة مساعد تيار مستمر مستقل لاختبار التتابع والدوائر الثانوية.

7 、 ما هي أنواع المرحلات التي يمكن اختبارها؟

يمكن استخدام جهاز الاختبار للتيار الزائد، والخطأ الأرضي، والجهد، والتردد، والتفاضلي، والمسافة، والاتجاه، والإغلاق، وأجهزة الحماية الأخرى.

8 、 ما هي المعايير المطبقة؟

تتضمن المعايير المرجعية لهذا النوع من أجهزة اختبار حماية التتابع GB/T 7261-2008 وDL/T 624-2010. يجب على المستخدمين أيضًا اتباع إجراءات اختبار حماية المرحل المحلي.
