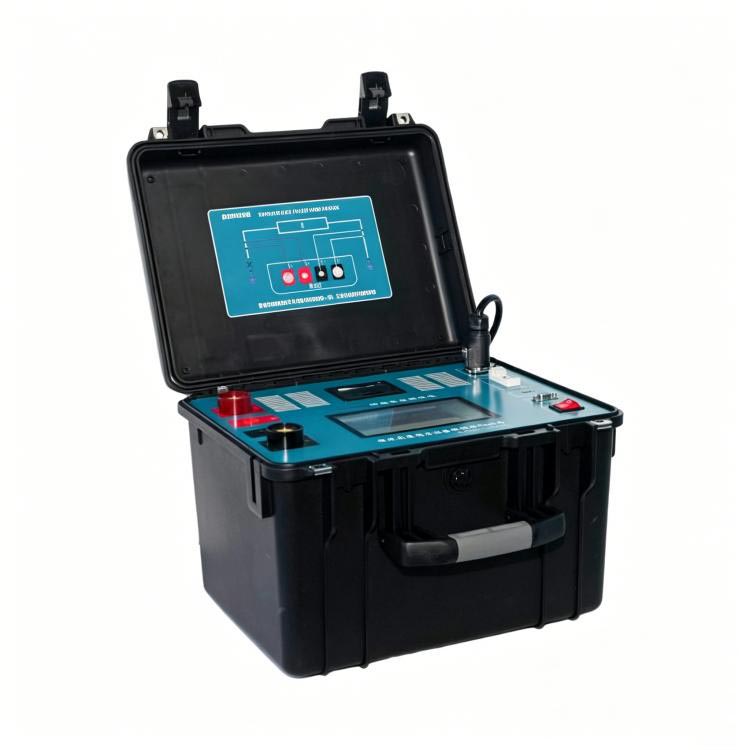

جهاز اختبار مقاومة الاتصال الحالي العالي مع شاشة ملونة تعمل باللمس

كشركة مصنعة محترفة في الصين، ترغب شركة Weshine في أن تقدم لك جهاز اختبار مقاومة التلامس عالي الجودة المزود بشاشة ملونة تعمل باللمس، وهو عبارة عن مقياس مقاومة ذكي مطور تم تصميمه لاختبار تلامس الأجهزة ذات الجهد العالي. يؤدي حقن شرائط تيار اختبار كبيرة إلى إزالة التداخل من طبقات الأكسدة السطحية ونقاط الاتصال غير المستقرة، بحيث يحصل القائمون على الاختبار على قراءات جديرة بالثقة لفحص المعدات قبل الصيانة وفحوصات قبول المصنع. يمكن للمشترين بالجملة مطابقة هذه الوحدة مع مجموعات أدوات الاختبار الكهربائية الكاملة الخاصة بهم للشراء الشامل.

يمكن للمستخدمين اختيار تيار الإخراج القابل للتعديل من 50 أمبير إلى 600 أمبير، مما يتوافق مع معايير الاختبار والمعلمات المقدرة للأجهزة الكهربائية المختلفة. يقوم وضع الاختبار عالي التيار بالحكم بدقة على حالة الاتصال على قواطع الدائرة الكهربائية، ومعدات نظم المعلومات الجغرافية، ومفاتيح الفصل، وقضبان التوصيل، ومفاصل الكابلات، وهي أداة يجب اقتناؤها لفرق فحص المصنع ومقاولي هندسة الطاقة.

يعتمد جهاز اختبار مقاومة الاتصال عالي التيار المزود بشاشة ملونة تعمل باللمس على شاشة لمس ملونة صناعية مقاس 7 بوصات مع لوحة تشغيل سهلة التنقل. يمكن للموظفين ضبط تيار الإخراج وتوقيت الاختبار ولغة النظام ومعلمات الاتصال بسرعة على الشاشة وعرض أشكال موجية الاختبار في الوقت الفعلي وإدارة البيانات المخزنة بأقل قدر من التدريب. فهو يقلل من وقت التشغيل في الموقع للفرق الهندسية التي تتعامل مع مجموعات كبيرة من أعمال فحص المعدات.

مجهزة ببطارية ليثيوم مدمجة كبيرة قابلة لإعادة الشحن، تدعم الوحدة الاختبار الخارجي المحمول بالكامل دون الوصول إلى الطاقة الرئيسية. بعد اختبارات التيار الثقيل 500 أمبير أو 600 أمبير، فإنه يطلق دورة تبريد تلقائية مدتها 10 ثوانٍ لحماية وحدات الطاقة الداخلية، مما يطيل عمر الخدمة ويقلل تكاليف الاستبدال على المدى الطويل للمشترين الذين لديهم مهام اختبار ميدانية متكررة.

إنه يحمل أوضاع نقل بيانات متعددة: وصلة بلوتوث لاسلكية، اتصال سلكي RS232، تصدير محرك أقراص فلاش USB والتخزين المحلي. يمكن للمشغلين تصفح سجلات الاختبار أو حفظها أو تصديرها أو حذفها مباشرة على الجهاز، مما يؤدي إلى تسريع عملية فرز تقارير الاختبار وإدارة أصول المعدات لمشاريع عطاءات محطات الطاقة وأقسام مراقبة الجودة في المصنع.

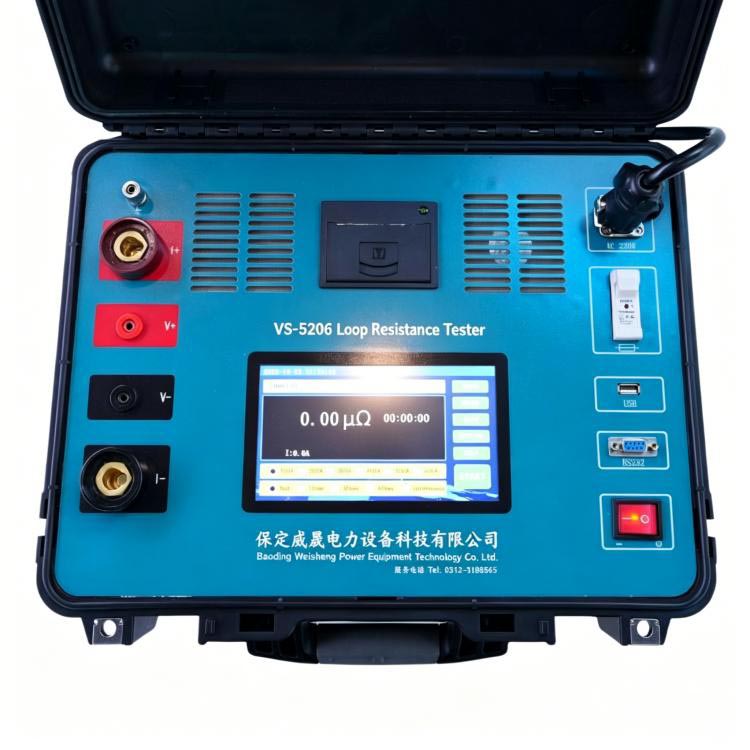

تم تصميم VS-5206 ليتحمل مواقع العمل الخارجية القاسية، وهو يجمع بين مخرجات التيار العالي القوية والقياس الرقمي الدقيق وحماية السلامة متعددة الطبقات والإسكان المتين. فهو يوفر نتائج اختبار متسقة وموثوقة لصيانة المعدات اليومية، وتشغيل المشروع الجديد وتشخيص الأعطال الكهربائية، وهو مثالي لطلبات البيع بالجملة من موزعي المعدات الكهربائية وشركات هندسة الطاقة.

تصميم نظام السلامة والمشبك

تدمج شركة weshine الكهربائية أجهزة استشعار المشبك اللاسلكية مع تقنية التعرف على الاتجاه الحالي للتيار المستمر.

مواصفات المشبك الرئيسي:

1 、 نطاق قياس تيار مستمر: 0 إلى ± 600A

2. التثبيت الحساس للاتجاه (يتطلب الاتجاه الحالي للأمام)

3 、 دعم المعايرة في إعدادات النظام

قواعد السلامة تضمن التشغيل المستقر:

1. قد يؤدي الحمل الزائد للمشبك خارج النطاق إلى تلف المستشعر

2 、 التثبيت الاتجاهي الصحيح يحسن الدقة

3. وظيفة المعايرة تعوض الانحراف

سمات

أقصى تيار اختبار تيار مستمر 600A

قياس مقاومة الاتصال بدقة عالية

مصممة لقواطع الدوائر الكهربائية ومعدات نظم المعلومات الجغرافية

تيارات إخراج متعددة قابلة للتحديد

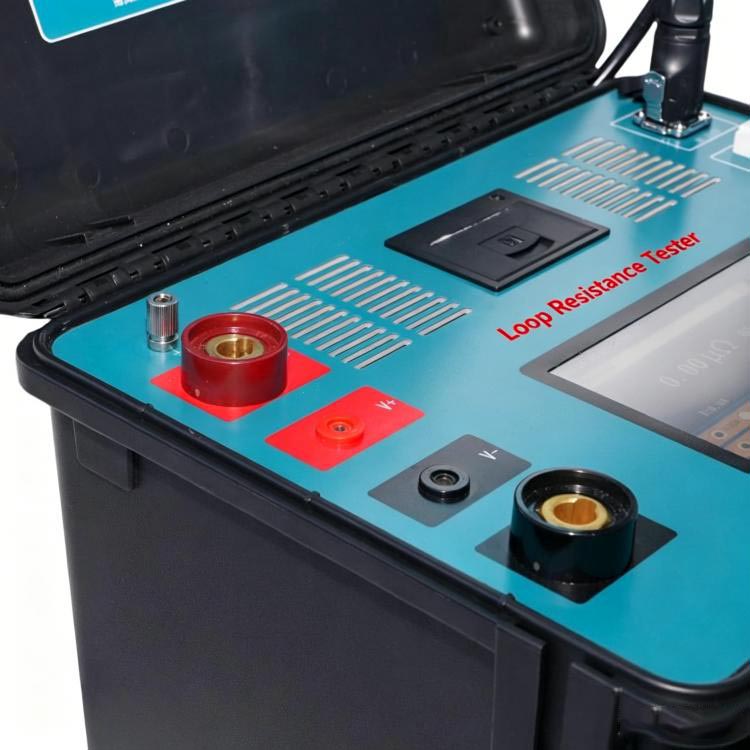

تقنية قياس كلفن بأربعة أسلاك

شاشة ملونة تعمل باللمس مقاس 7 بوصة

بطارية ليثيوم مدمجة قابلة لإعادة الشحن

القياس التلقائي الذكي

تبريد تلقائي بعد اختبار 500A/600A

اتصال بلوتوث

واجهة الاتصالات RS232

تصدير بيانات محرك أقراص فلاش USB

تخزين سجل الاختبار الداخلي

دعم اللغة الصينية والإنجليزية

معلمات الاتصال القابلة للتعديل

إدارة البيانات الذكية

ارتفاع استقرار القياس

تصميم محمول مدمج

مناسبة للاختبارات الميدانية والمخبرية

وظائف حماية متعددة للتشغيل الآمن

دليل المنتج

كيف يعمل جهاز اختبار مقاومة التلامس للتيار العالي المزود بشاشة ملونة تعمل باللمس

يقوم هذا الاختبار بحقن تيار مستمر عالي ومستقر في كائن الاختبار من خلال خيوط تيار مخصصة بينما يقوم في نفس الوقت بقياس انخفاض الجهد عبر جهة الاتصال باستخدام خيوط استشعار منفصلة. باستخدام مبدأ قياس كلفن رباعي الأطراف، يزيل الجهاز مقاومة الرصاص ويحسب قيم مقاومة التلامس الدقيقة للغاية.

بعد استقرار التيار المحدد، يقوم جهاز الاختبار تلقائيًا بالقياس ويوقف الإخراج عند الانتهاء. عند التشغيل عند 500 أمبير أو 600 أمبير، يقوم الجهاز تلقائيًا بتنشيط دورة التبريد قبل القياس التالي للحفاظ على موثوقية النظام.

سيناريوهات التطبيق

مرافق الطاقة

الصيانة الروتينية لقواطع الدائرة، ومفاتيح الفصل، ومعدات نظم المعلومات الجغرافية، والمحطات الفرعية.

مصنعي المحولات

اختبار قبول المصنع والتحقق من التوصيلات الكهربائية.

مقاولون كهربائيون

- تشغيل وصيانة منشآت الجهد المتوسط ​​والعالي.

المنشآت الصناعية

فحص الوصلات الكهربائية ذات التيار العالي وأنظمة التوصيل.

مختبرات الفحص

قياس الدقة المنخفضة المقاومة وشهادة المعدات.

التطبيقات

1 、 اختبار مقاومة الاتصال بقواطع الدائرة

2 、 قياس مقاومة الحلقة

3 、 اختبار المفاتيح الكهربائية لنظم المعلومات الجغرافية

4 、 قطع اختبار التبديل

5 、 اختبار المقاومة المشتركة بسبار

6 、 قياس اتصال التأريض

7 、 فحص التوصيلات الكهربائية عالية التيار

8 、 اختبار قبول المصنع (FAT)

9 、 الصيانة الوقائية

10- تشغيل نظام الطاقة

مزايا ويشين

شركة Weshine Electric متخصصة في معدات الاختبار الكهربائية ذات الجهد العالي وأدوات التشخيص الذكية. يجمع جهاز اختبار مقاومة التلامس للتيار العالي المزود بشاشة ملونة تعمل باللمس بين مخرجات التيار العالي وتقنية قياس كلفن الدقيقة والتشغيل الذكي لشاشة اللمس وواجهات الاتصال المتقدمة وإمكانات إدارة البيانات الشاملة. توفر حلول Weshine، المصممة للمرافق والمصنعين ومحترفي الصيانة، اختبارًا موثوقًا لمقاومة التلامس يعمل على تحسين موثوقية المعدات، وتقليل وقت التوقف عن العمل، ودعم إدارة الأصول على المدى الطويل.
