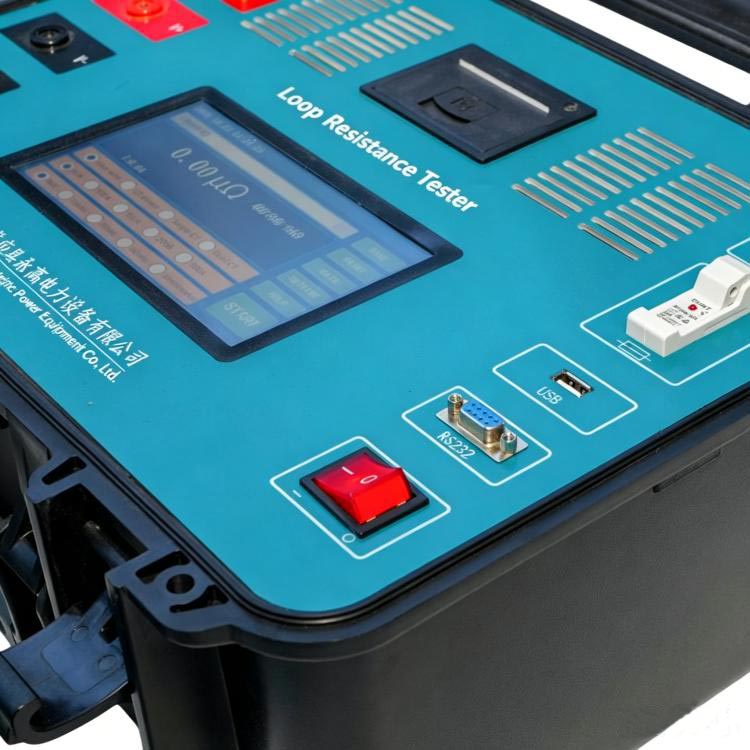

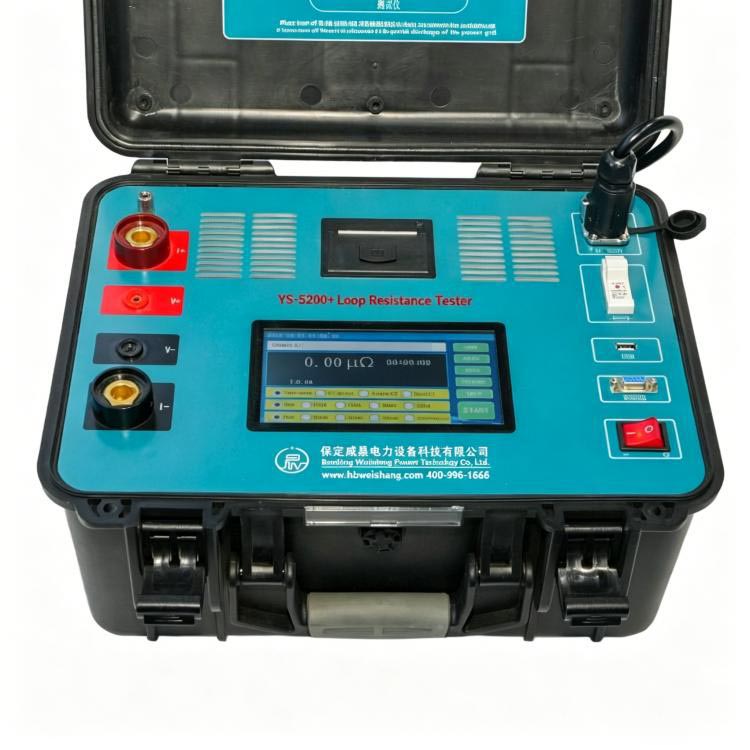

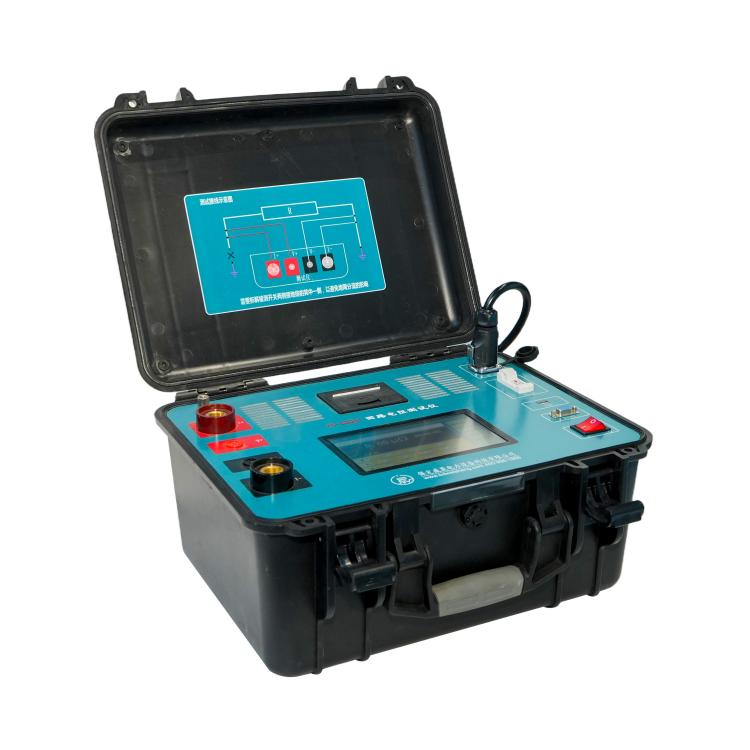

جهاز اختبار مقاومة الدائرة الذكية لسطح المكتب 300A

يوفر جهاز اختبار مقاومة الدائرة الذكية لسطح المكتب 300 أمبير الذي تقدمه شركة Weshine، وهي شركة مصنعة وموردة محترفة في الصين، قراءات دقيقة للميكرو أوم على قواطع الدائرة وفواصل الاتصال ومفاتيح التأريض ومفاصل التوصيل، حتى عندما تمر التيارات عبر حلقات فردية أو فروع متوازية متعددة.

لقد قمنا ببناء هذه الوحدة وفقًا لمعايير اختبار الأسلاك الأربعة DL/T845.4-2019 وIEC، مما يتوافق تمامًا مع متطلبات الصناعة للكشف عن مقاومة التيار العالي.

يوجد داخل الجهاز مصدر تيار ثابت عالي الطاقة مقترنًا بأجهزة استشعار تيار متعددة القنوات. يحافظ هذا الهيكل على ثبات تيار الإخراج ودقة أخذ عينات الجهد، حتى عند العمل جنبًا إلى جنب مع شبكات التأريض المتوازية المعقدة، وهو السبب الرئيسي وراء قيام المقاولين الهندسيين بوضع طلبات مجمعة متكررة لهذا النموذج.

مبادئ القياس الأساسية

يعتمد جهاز اختبار مقاومة الدائرة الذكية لسطح المكتب 300A على وحدتين وظيفيتين أساسيتين:

1. إخراج تيار ثابت عالي قابل للتعديل: 50A-300A

2. مستشعر مشبك تيار مستمر لاسلكي: التقاط تيار 0~±600A

يقوم بحساب مقاومة التلامس الفعلية بناءً على قانون أوم: R = V / I₀

V = انخفاض الجهد المكتشف عند نقاط الاتصال

I₀ = التيار الحقيقي الذي يمر عبر الفرع الذي تم اختباره

أوضاع الاختبار الذكية (الابتكار الأساسي)

تدمج شركة weshine electric أربعة أوضاع اختبار متقدمة لدعم الظروف الميدانية المختلفة:

1. وضع مقاومة الدائرة التقليدية

يحتاج المستخدمون إلى فصل جانب واحد من شبكة التأريض لتجاوز تداخل التحويل الحالي. يغذي جهاز الاختبار ما يصل إلى 300 أمبير تيار مستمر ويقرأ بيانات انخفاض الجهد. يحقق هذا الوضع أعلى دقة ويعمل بشكل جيد في مواقع الصيانة المخططة.

2. المشبك وضع القياس المباشر

لا حاجة لتفكيك اتصالات التأريض. يقوم المشبك اللاسلكي بتتبع تيار الفرع I₀ في الوقت الفعلي، ثم تقوم الآلة بحساب المقاومة تلقائيًا باستخدام R=V/I₀. أبرز الملامح: لا توجد أعمال تفكيك، واختبار ميداني أسرع، وأكثر أمانًا لصيانة المنطقة الحية.

3. وضع التحويل من جانب واحد

مناسب لتخطيطات التأريض المتوازية مثل تأريض الخزانة والشبكات الأرضية الموزعة. يقيس المشبك تيار فرع التحويل I₂، ويعمل الجهاز على اختبار تيار فعال باستخدام I₀=I₁−I₂ قبل حساب المقاومة. يعمل على إصلاح أخطاء الدقة الناتجة عن التيارات المتوازية الجزئية.

4. وضع التحويل ثنائي الجانب

لشبكات التأريض الكبيرة ذات التيارات المنفصلة ثنائية الاتجاه في المحطات الفرعية. يقوم مشبكان بتجميع التيارات الفرعية I21 وI22، ويقوم النظام بحساب I₀=I₁−I21−I22 للحصول على بيانات المقاومة الحقيقية للشبكات متعددة الفروع.

تصميم نظام السلامة والمشبك

يمكن للمشابك اللاسلكية المتطابقة تحديد الاتجاه الحالي للتيار المستمر تلقائيًا.

مواصفات المشبك الرئيسي:

1 、 نطاق اختبار تيار مستمر: 0 إلى ± 600A

2、يجب أن تتماشى مع الاتجاه الحالي الصحيح للحصول على بيانات دقيقة

3 、 المدمج في وظيفة المعايرة لتعويض انحراف القياس

تذكيرات سلامة التشغيل:

1、لا تقم بتشغيل المشبك خارج نطاق القياس الخاص به لتجنب تلف الأجهزة

2. قم بتثبيت المشابك بعد علامات الاتجاه الحالية لتثبيت القراءات

3、قم بتشغيل المعايرة بانتظام لتقليل أخطاء البيانات

دليل التشغيل خطوة بخطوة

يتبع جهاز اختبار سطح المكتب هذا سير عمل الاختبار الميداني القياسي لسيناريوهات التيار العالي.

الخطوة 1: إعداد النظام

تأكد من إيقاف تشغيل الجهاز بالكامل، واكتمال إعداد التأريض، وشحن بطاريات المشبك بالكامل. يمكن لعملاء المشتريات بالجملة الحصول على كتيبات التشغيل الكاملة مع الشحن.

الخطوة 2: تكوين الأسلاك

I+ وI- يتصلان بطرفي دائرة الاختبار؛ يتم توصيل V+ وV- بنقاط أخذ عينات الجهد الداخلي. ضع دائمًا مجسات الجهد داخل الحلقة الحالية لاستبعاد تداخل مقاومة السلك.

الخطوة 3: اختيار الوضع

اختر وضع اختبار واحد: وضع التفكيك التقليدي، أو وضع المشبك المباشر، أو وضع التحويل الفردي أو وضع التحويل المزدوج. ثم قم بتعيين تيار الإخراج (50A-300A) ومدة الاختبار (سريع / 10 ثانية / 30 ثانية / 60 ثانية / مستمر).

الخطوة 4: عملية القياس

تعمل الآلة على تشغيل التيار المتصاعد، والتحكم في الاستقرار، والتقاط التيار في الوقت الحقيقي، وأخذ عينات الجهد، وحساب المقاومة وتعويض درجة الحرارة تلقائيًا دون تعديل يدوي.

الخطوة 5: عرض النتيجة

تعرض الشاشة إجمالي التيار I₁، وتيارات المشبك الفرعي (I₂ / I21 / I22)، وقيمة المقاومة بالميكرو أوم، ووقت الاختبار وحالة الاستقرار.

الخطوة 6: إدارة البيانات

يمكن للمشغلين حفظ سجلات الاختبار في الذاكرة المحلية، وتصدير السجلات عبر محركات أقراص FAT32 USB، وطباعة التقارير باستخدام وحدات الطباعة الاختيارية، والاطلاع على بيانات الاختبار التاريخية في أي وقت.

سيناريوهات التطبيق

يتعامل جهاز اختبار مقاومة الدائرة الذكية لسطح المكتب 300 أمبير مع مهام الكشف عن المقاومة في ظل أسس معقدة وظروف التداخل الكهرومغناطيسي القوية، والتي يتم اعتمادها على نطاق واسع من قبل المشترين من هذه القطاعات:

1 、 محطات فرعية كبيرة

2-محطات توليد الطاقة

3-أنظمة المفاتيح الصناعية

4 、 مرافق نقل الجهد العالي

5 、 شبكات الشبكة الأرضية

يعمل النظام بشكل موثوق تحت:

1 、 التداخل الكهرومغناطيسي القوي

2 、 التوزيع الحالي الموازي

3、、وصول محدود للانقطاع

4- عمليات الصيانة المستمرة

استخدامات الاختبار النموذجية

1- اختبار مقاومة التلامس لقواطع الجهد العالي

2 、 فحص خطأ شبكات التأريض للمحطات الفرعية

3- كشف مقاومة وصلات التوصيل

4. الصيانة الروتينية لخزائن مفاتيح GIS/AIS

5.فحص جودة المصنع للمعدات الكهربائية لمحطات الطاقة

6 、 تحليل النظام الأرضي لشبكات النقل

7、استكشاف أخطاء أنظمة توزيع الطاقة الصناعية وإصلاحها

مزايا ويشين

لقد قمنا ببناء جهاز اختبار مقاومة الدائرة الذكية لسطح المكتب 300A مع بنية قياس متعددة الأوضاع لحل مشكلات التيار المتوازي الصعبة والمعقدة في أنظمة الطاقة الحديثة. إن اختبار عدم تفكيك المشبك اللاسلكي يقلل من وقت توقف الصيانة ويحسن سلامة الموقع بشكل كبير، مما يجعل العديد من موردي الخدمات الكهربائية يوقعون عقود توريد طويلة الأجل معنا.

تضمن خوارزميات حساب التيار في الوقت الفعلي متعددة القنوات قيم مقاومة دقيقة حتى في بيئات التأريض المتوازية. يعمل مخرج التيار الكبير 300 أمبير على تكسير طبقات الأكسيد بسرعة على أسطح التلامس القديمة، مما يوفر نتائج اختبار أكثر موثوقية للمفاصل الموصلة البالية. يحافظ التحكم الحراري الذكي المدمج على ثبات الوحدة تحت أحمال العمل الطويلة ذات التيار العالي.

مزايا التصميم الصناعي سهلة الاستخدام للمشترين:

1 、 عملية ذكية متعددة الأوضاع

2 、 تصور عرض البيانات الحالية في الوقت الحقيقي

3 、 مجموعة كاملة من وظائف حماية السلامة التلقائية

4- تخزين البيانات المنظمة وتصديرها

اتصل بفريق المبيعات لدينا على الفور للحصول على عروض أسعار مخصصة وملفات المعلمات الفنية الكاملة لشراء مشروعك.
