ما هو جهاز تحديد موقع الأعطال في كابل TDR وكيف يفيد أنظمتك الكهربائية

ملخص المقال:الTمحدد موقع خطأ كابل DRهي أداة أساسية لتحديد الأعطال في الكابلات بكفاءة ودقة. يستكشف منشور المدونة هذا آلية العمل وأنواع ومزايا استخدام محدد موقع أعطال كابل TDR في مختلف الصناعات. وبمساعدة هذه التكنولوجيا المتقدمة، يمكن تبسيط الصيانة الكهربائية، مما يضمن الحد الأدنى من وقت التوقف عن العمل وتحسين موثوقية النظام.ويشين، شركة رائدة في الصناعة الكهربائية، توفر أجهزة تحديد عيوب الكابلات TDR عالية الجودة لمساعدتك في تحديد أخطاء الكابلات ومعالجتها بسرعة. تابع القراءة لتكتشف كيف يمكن لهذه التقنية أن تُحدث ثورة في جهود الصيانة الكهربائية لديك.

جدول المحتويات

• ما هو محدد موقع خطأ كابل TDR؟
• مبدأ العمل لمحددات أعطال كابل TDR
• فوائد استخدام محددات أخطاء كابل TDR
• أنواع أجهزة تحديد مواقع أعطال كابلات TDR
• كيفية استخدام محدد موقع خطأ كابل TDR؟
• أخطاء الكابلات الشائعة التي تعالجها تقنية TDR
• التعليمات

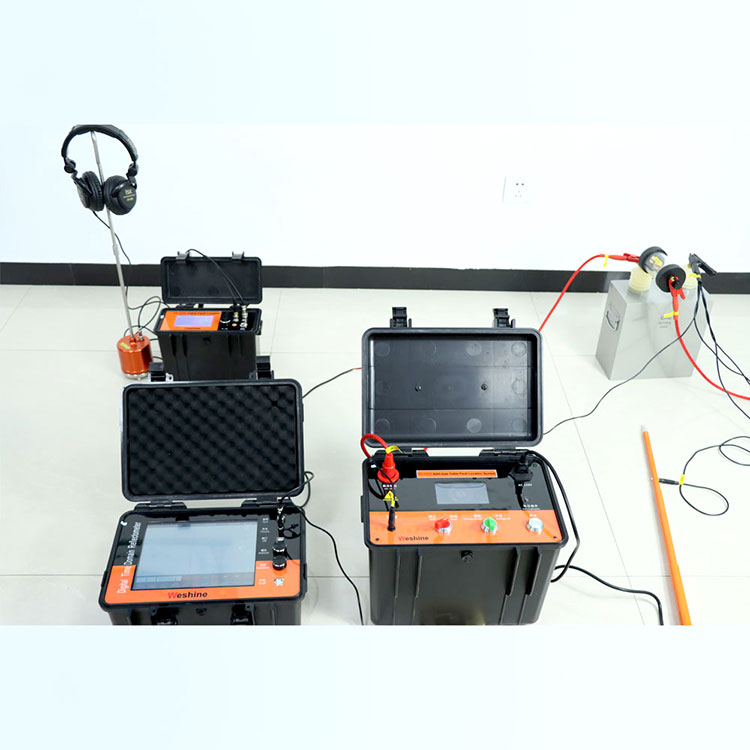

ما هو محدد موقع خطأ كابل TDR؟

يعد محدد موقع أعطال الكابلات TDR (مقياس انعكاس المجال الزمني) أداة متقدمة تستخدم لتحديد الأعطال في الكابلات. وهو يعمل عن طريق إرسال نبضات كهربائية عبر كابل وقياس الوقت الذي تستغرقه النبضة للانعكاس. ومن خلال تحليل النبضة المنعكسة، يستطيع TDR تحديد موقع العطل، سواء كان دائرة مفتوحة أو دائرة قصيرة أو أي نوع آخر من العطل. تعتبر هذه التقنية ضرورية لصناعات مثل الاتصالات السلكية واللاسلكية والمرافق الكهربائية والبناء، حيث يكون الكشف السريع والدقيق عن أخطاء الكابلات ضروريًا.

مبدأ العمل لمحددات أعطال كابل TDR

يعمل جهاز تحديد موقع الأعطال في كابل TDR عن طريق إرسال نبضة كهربائية قصيرة إلى الكابل. تنتقل هذه النبضة على طول الكابل وتنعكس مرة أخرى عندما تواجه تغييرًا في المعاوقة، مثل عطل أو انقطاع في الكابل. يقيس TDR الوقت الذي تستغرقه النبضة للانتقال إلى الخطأ والعودة، مما يسمح له بحساب المسافة إلى الخطأ.

وهذا المبدأ مشابه لتكنولوجيا الرادار، ولكن بدلاً من الموجات الكهرومغناطيسية، يتم استخدام النبضات الكهربائية. يستطيع TDR تحديد الأعطال بدقة في الكابلات المصنوعة من مواد مختلفة، بما في ذلك كابلات النحاس والألياف الضوئية.

فوائد استخدام محددات أخطاء كابل TDR

• الكشف السريع والدقيق عن الأخطاء:يمكن لأجهزة تحديد موقع أعطال الكابلات TDR اكتشاف الأخطاء بسرعة، مما يقلل من الوقت المستغرق في استكشاف الأخطاء وإصلاحها وتقليل وقت التوقف عن العمل.
• فعالة من حيث التكلفة:من خلال تحديد الموقع الدقيق للخطأ، يتم التخلص من الحاجة إلى استبدال الكابلات بشكل مكثف أو الإصلاحات غير الضرورية، مما يوفر التكاليف على المدى الطويل.
• براعة:يمكن لهذه الأجهزة اكتشاف الأخطاء في أنواع مختلفة من الكابلات، بما في ذلك كابلات الطاقة وكابلات الاتصالات والمزيد.
• سهولة الاستخدام:تتميز أجهزة تحديد موقع أعطال الكابلات TDR بأنها سهلة الاستخدام وسهلة التشغيل، مما يجعلها في متناول الفنيين المبتدئين وذوي الخبرة.

أنواع أجهزة تحديد مواقع أعطال كابلات TDR

هناك عدة أنواع من أجهزة تحديد مواقع الأعطال في كابل TDR، كل منها مصمم لتطبيقات محددة:

كيفية استخدام محدد موقع خطأ كابل TDR؟

1. قم بتوصيل الجهاز:قم بتوصيل محدد موقع خطأ كابل TDR بأحد طرفي الكابل.
2. تعيين المعلمات:قم بتعيين المعلمات المطلوبة، بما في ذلك نوع الكابل وطوله وتردد الاختبار.
3. بدء الاختبار:تفعيل الجهاز لإرسال النبضة الكهربائية عبر الكابل.
4. تحليل النتائج:سيعرض TDR مسافة العطل ونوعه على الشاشة، مما يسمح لك بتحديد المشكلة.
5. إصلاح الخلل:بناءً على النتائج، قم بإجراء الإصلاح اللازم أو استبدال قسم الكابل المعيب.

أخطاء الكابلات الشائعة التي تعالجها تقنية TDR

تعتبر أجهزة تحديد مواقع أعطال الكابلات TDR فعالة في اكتشاف أنواع مختلفة من أعطال الكابلات، بما في ذلك:

• الدوائر المفتوحة:انقطاع في الكابل يمنع الإشارة الكهربائية من الانتقال.
• دوائر قصيرة:تماس غير مقصود بين الأسلاك، مما يتسبب في تدفق مباشر للتيار.
• أخطاء الأرض:مشكلة حيث يتم توصيل الكابل بالأرض عن غير قصد.
• أضرار عزل الكابل:انهيار عزل الكابل مما يؤدي إلى حدوث تسرب أو تداخل.

التعليمات

ما هي أقصى مسافة يمكن لجهاز تحديد موقع أعطال كابل TDR اكتشافها؟

يعتمد نطاق الكشف على الطراز ونوع الكابل، ولكن يمكن لأجهزة TDR النموذجية اكتشاف الأخطاء على مسافات تصل إلى 10 كيلومترات.

هل يستطيع محدد موقع أعطال كبل TDR اكتشاف الأعطال في كابلات الألياف الضوئية؟

نعم، بعض نماذج TDR قادرة على اكتشاف الأعطال في كابلات الألياف الضوئية، مما يوفر تحليلاً تفصيليًا لحالة الكابل.

هل أجهزة تحديد الأعطال في كابلات TDR مناسبة لجميع الصناعات؟

نعم، تعد أجهزة تحديد موقع أعطال الكابلات TDR متعددة الاستخدامات ويمكن استخدامها في مختلف الصناعات مثل الاتصالات السلكية واللاسلكية وتوزيع الطاقة والبناء.

ما مدى دقة محدد موقع أعطال كابل TDR؟

تتميز أجهزة تحديد موقع أعطال الكابلات TDR بالدقة العالية، مع القدرة على تحديد الأعطال في نطاق بضعة أمتار، اعتمادًا على نوع الكابل وظروف الاختبار.

لمزيد من المعلومات حول محددات الأعطال في كابلات TDR، أو إذا كنت مهتمًا بشراء معدات عالية الجودة،اتصل بنااليوم! فريقنا في Weshine على استعداد لمساعدتك في اختيار الحل المناسب لاحتياجاتك.
