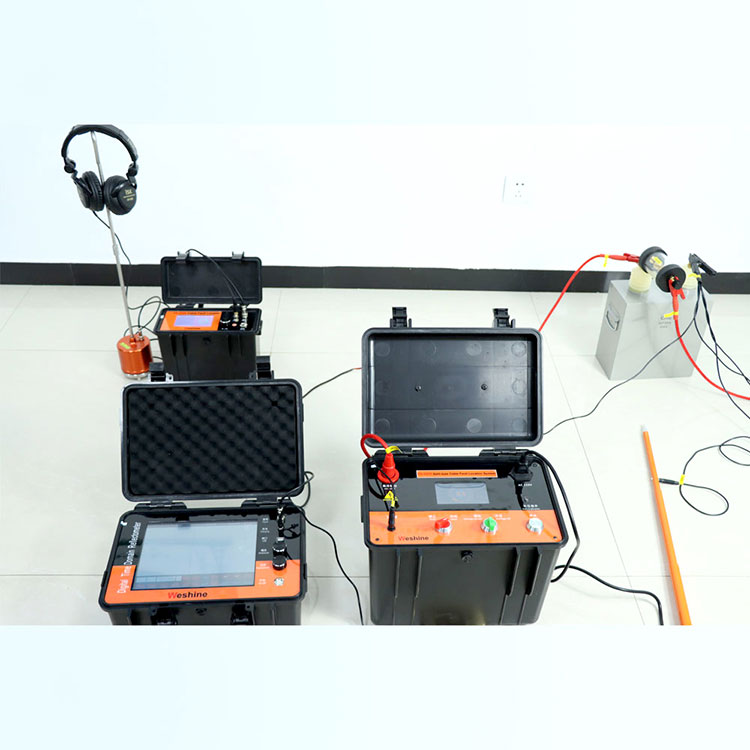

محدد موقع أعطال كابل TDR: كيف يعمل ولماذا هو ضروري لتشخيص الكابلات بدقة

عادةً ما يتضمن العثور على أخطاء في الكابلات المدفونة أو السلكية طرقًا مدمرة مثل الحفر على طول الكابل بالكامل أو قطعه. اليوم،محدد موقع أعطال كابل TDRيغير هذا تماما.ويشينيوفر المتقدمةمحدد موقع أعطال كابل TDRالحلول التي تحدد مواقع الخطأ بشكل غير مدمر. تعتمد التقنية الأساسية على قياس الانعكاس في المجال الزمني، والذي يرسل نبضة منخفضة الطاقة إلى أسفل الكابل ويقيس الوقت الذي يستغرقه الانعكاس من الخطأ.

مبدأ العمل

A محدد موقع أعطال كابل TDRيعمل مثل الرادار للكابلات. يطلق نبضة قصيرة الأمد ومنخفضة الجهد في الكابل. عندما تواجه النبضة تغييرًا في المعاوقة - مثل دائرة مفتوحة، أو دائرة قصيرة، أو دخول الماء - ينعكس جزء من النبضة مرة أخرى. يقوم الجهاز بقياس الوقت بين إرسال واستقبال النبض. باستخدام سرعة الانتشار المعروفة (Vp) لهذا النوع من الكابلات، يتم حساب المسافة إلى الخطأ باستخدام الصيغة: المسافة = (السرعة × الوقت) / 2.

لماذا لا يحدث أي ضرر

على عكس أجهزة الاختبار ذات الإمكانات العالية التي تضغط على العزل، فإنمحدد موقع أعطال كابل TDRيستخدم مستويات طاقة أقل بكثير من جهد تحمل الكابل. لا يتطلب حقن تيار عالي أو كسر غلاف الكابل. يكون القياس سلبيًا من منظور الكابل، حيث يتم تطبيق إشارة قصيرة منخفضة الطاقة فقط.ويشينتضمن الهندسة بقاء البيانات الحساسة أو كابلات الاتصال دون أن تتضرر أثناء الاختبار.

الأسئلة الشائعة حول محدد موقع أعطال كابل TDR الأسئلة الشائعة

السؤال 1: هل يمكن لمحدد أخطاء كبل TDR العثور على أخطاء في الكابلات الحية؟

إجابة:نعم، العديد من الحديثةمحدد موقع أعطال كابل TDRالوحدات، بما في ذلك تلك منويشينتتميز بمرشحات مدمجة تحجب إشارات الطاقة 50/60 هرتز. يسمح ذلك بالاختبار على الكابلات الحية ذات الجهد المنخفض حتى 400 فولت تيار متردد أو تيار مباشر دون إتلاف الجهاز أو الكابل. ومع ذلك، من أجل السلامة والدقة على خطوط الجهد العالي، يجب إلغاء تنشيط الكابل.

السؤال 2: ما هي أنواع أعطال الكابلات التي يمكن لمحدد أخطاء كابل TDR تحديدها دون قطع الكابل؟

إجابة: A محدد موقع أعطال كابل TDRيمكن تحديد الدوائر المفتوحة، والدوائر القصيرة، والوصلات، ودخول الماء أو الرطوبة، والأقسام المكسرة، والوصلات المتآكلة. يعرض شكل موجة الانعكاس انحرافًا لأسفل في حالة الصدع القصير وانحرافًا لأعلى في حالة الصدع المفتوح. لا يمكن قياس أخطاء المقاومة ذات المقاومة العالية جدًا (أعلى من بضع مئات من الأوم) بدون ملحقات إضافية مثل مرشح انعكاس القوس عالي الجهد، ولكن يمكن تحديد موقع الأخطاء القياسية منخفضة المقاومة بسهولة.

السؤال 3: ما مدى دقة أداة تحديد موقع أعطال كابل TDR للكابلات الطويلة التي يزيد طولها عن كيلومتر واحد؟

إجابة:تعتمد الدقة على إعداد سرعة الانتشار (Vp) ودقة القاعدة الزمنية للجهاز. وحدات عالية الجودة مثلويشين محدد موقع أعطال كابل TDRتحقيق ±1% من النطاق أو ±0.5 متر، أيهما أكبر. بالنسبة لكابل بطول 2 كم، فهذا يعني وجود خطأ في حدود 20 مترًا. يتم تحسين الدقة من خلال معايرة Vp المناسبة باستخدام طول كابل معروف. يمكن أن تؤثر العوامل البيئية مثل درجة الحرارة وعمر الكابل بشكل طفيف على Vp، لذا يوصى بإعادة المعايرة للقياسات المهمة.

مثال تطبيقي عملي

لقياس مسافة الخطأ، يقوم المشغل بتوصيلمحدد موقع أعطال كابل TDRإلى موصل واحد ودرع أو أرض. يرسل الجهاز تلقائيًا نبضات ويعرض الشكل الموجي المنعكس. تتم قراءة المسافة إلى الخطأ مباشرة على الشاشة.ويشينتشتمل النماذج على معايرة تلقائية بزر واحد والتعرف على نوع الخطأ، مما يقلل من أخطاء المستخدم ووقت الاختبار.

اتصل بنا

للحصول على إرشادات الخبراء بشأن اختيار الحقمحدد موقع أعطال كابل TDRللطاقة أو الاتصالات أو الكابلات الصناعية،الاتصال ويشيناليوم. يقدم فريقنا دعمًا مجانيًا للتطبيقات، وعروضًا توضيحية في الموقع، وتدريبًا مخصصًا لتحديد موقع أعطال الكابلات غير المدمرة. تواصل معنا عبر موقعنا الإلكتروني أو البريد الإلكتروني لطلب عرض أسعار أو استشارة فنية.
