المشاكل الشائعة في صيانة واختبار مقاومة الحلقة

يعد اختبار المقاومة الحلقية أداة أساسية لتقييم الحالة الكهربائية للتوصيلات منخفضة المقاومة في معدات الطاقة. يتم استخدامه بشكل شائع لقياس مقاومة التلامس لمفاتيح التحكم، وقواطع الدائرة، ووصلات قضبان التوصيل، وموصلات الكابلات، وملامسات اللحام، والحلقات الموصلة الأخرى.

لا تعتمد نتائج الاختبار الموثوقة على أداء الجهاز فحسب، بل تعتمد أيضًا على التوصيلات الصحيحة ونقاط الاختبار النظيفة والتخزين المناسب والتفسير الدقيق للقراءات غير الطبيعية. في الميدان، لا يشير القياس غير المعتاد دائمًا إلى وجود قاطع دائرة معيب أو فشل في الاختبار. يمكن أن تؤدي أسلاك الجهد المفتوح، وسوء اتصال المشبك، والتداخل الكهرومغناطيسي إلى ظهور أعراض مشابهة.

يشرح هذا الدليل متطلبات الصيانة الرئيسية وثلاث مشكلات اختبار شائعة تتم مواجهتها عند استخدام جهاز اختبار مقاومة الحلقة.

ما هو اختبار مقاومة الحلقة؟

يطبق جهاز اختبار المقاومة الحلقي، المعروف أيضًا باسم مقياس الأومتر الصغير أو جهاز اختبار مقاومة التلامس، تيار اختبار ثابتًا على الدائرة قيد الاختبار ويقيس انخفاض الجهد الناتج. ثم يتم حساب المقاومة وفقا لقانون أوم.

يتم استخدام الأداة لتطبيقات مثل:

1-اختبار مقاومة الاتصال بقواطع الدائرة

2 、 قياس مقاومة حلقة التبديل التحكم

3 、 اختبار بسبار والموصل

4. قياس مقاومة موصل الكابل

5- اختبار مقاومة اللحام

6. فحص الاتصال بمفتاح الجهد العالي

يستخدم اختبار المقاومة المنخفضة عادةً توصيلات تيار وجهد منفصلة. تقلل طريقة الأسلاك الأربعة هذه من تأثير مقاومة الرصاص في الاختبار وتحسن دقة القياس.Megger إرشادات قياس المقاومة المنخفضة

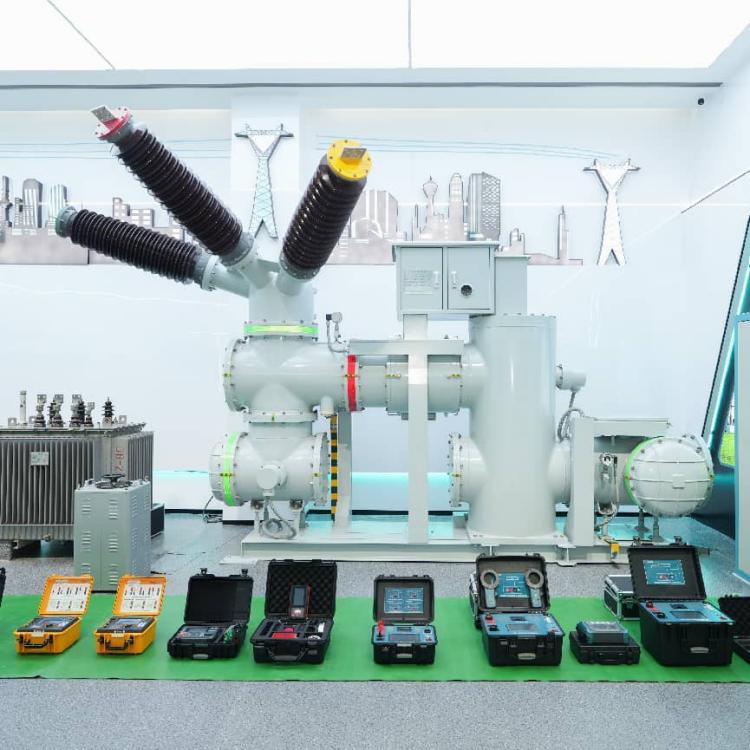

Weshine Electric Manufacturing Co., Ltd. هو مصنع محترف ذو تقنية عالية متخصص في البحث والتطوير والإنتاج والمعايرة لأدوات اختبار مقاومة الحلقة عالية التيار. من خلال ورش الإنتاج القياسية، والمختبرات المستقلة، وأنظمة إدارة الجودة ISO الكاملة، يتم تصنيع جميع أجهزة اختبار Weshine بدقة وفقًا لمعايير الصناعة IEC وDL/T. يقوم المصنع بتنفيذ اختبار أداء العملية الكاملة والمعايرة قبل التسليم، مما يضمن إخراج تيار مستقر، وأداء قوي ضد التداخل، وتكرار قياس عالي لبيئات اختبار الطاقة المعقدة في الموقع.

تم تطوير جهاز اختبار مقاومة الحلقة الذكية GDHL-200A/100A بشكل مستقل وإنتاجه بكميات كبيرة بواسطة مصنع Weshine. تم تحسينه لسيناريوهات القياس الميداني للتيار العالي والمقاومة المنخفضة، ويتميز بمخرج تيار ثابت ثابت، ودقة اختبار عالية للغاية، وقدرة قوية على التكيف مع البيئة، ويلبي بشكل كامل متطلبات الفحص الروتيني والصيانة الوقائية للمفاتيح الكهربائية ذات الجهد العالي. يجب دائمًا التحقق من متطلبات الاختبار الحالية والدقة والامتثال المحددة وفقًا لوثائق المنتج والمعايير المحلية المعمول بها.

بالنسبة لقواطع الدائرة ذات الجهد العالي، يجب أيضًا إجراء اختبار مقاومة التلامس وفقًا لمعايير المعدات ذات الصلة ومتطلبات الصيانة الخاصة بالشركة المصنعة. تنطبق المواصفة القياسية IEC 62271-100 على قواطع دوائر التيار المتردد المستخدمة في أنظمة الجهد العالي التي تزيد عن 1000 فولت.إيك 62271-100

متطلبات الصيانة القياسية

التخزين الصحيح له تأثير مباشر على عمر الخدمة واستقرار القياس لجهاز اختبار مقاومة الحلقة.. كشركة مصنعة محترفة لأدوات اختبار الطاقة، تؤكد مواصفات صيانة المصنع الرسمية لشركة Weshine على التخزين والصيانة اليومية الموحدة لتجنب انحراف الأداء وإطالة عمر خدمة الأداة.

قم بتخزين الأداة في بيئة مناسبة

يجب تخزين جهاز الاختبار في منطقة نظيفة وجافة وجيدة التهوية. يجب أن يكون موقع التخزين خاليًا من:

1-الرطوبة الزائدة

2- الغبار الموصل

3 、 ضباب الزيت

4- رش الملح

5 、 الغازات المسببة للتآكل

6- ضوء الشمس المباشر

7- التغيرات الشديدة في درجات الحرارة

قد تؤدي الرطوبة والملوثات المسببة للتآكل إلى إتلاف الأجهزة الطرفية ولوحات الدوائر الداخلية والمفاتيح ومكونات العزل. يمكن أن يؤثر الغبار أيضًا على مسارات التبريد ويقلل من موثوقية التوصيلات الكهربائية.

احتفظ بالأداة في وضع مستقيم

لا تضع جهاز الاختبار بشكل عشوائي في صندوق خشبي أو تكدس أشياء ثقيلة فوقه. يجب أن تكون اللوحة الأمامية متجهة لأعلى أثناء التخزين والنقل كلما أمكن ذلك.

وهذا يساعد على حماية:

1- أزرار العرض والتحكم

2-محطات الإخراج

3 、 المحولات الداخلية وتجميعات الدوائر

4 、 هيكل التبريد

5 、 الضميمة الواقية

يجب تأمين الجهاز أثناء النقل لمنع التأثير أو الاهتزاز أو تلف الكابل.

استخدم مواد مقاومة للرطوبة

عندما يتم تخزين جهاز الاختبار في بيئة رطبة، ضع مادة مناسبة مقاومة للرطوبة تحته. لا تسمح للجزء السفلي من العلبة بالبقاء على اتصال مباشر بأرضية أو سطح رطب.

قبل الاختبار التالي، افحص الجهاز بحثًا عن التكثيف. في حالة وجود رطوبة، اترك جهاز الاختبار حتى يجف تمامًا قبل توصيله بمصدر طاقة أو كائن اختبار.

ثلاث مشاكل اختبار شائعة في هذا المجال

1. أسلاك الجهد المفتوح مع التداخل الكهرومغناطيسي القوي

يعد سلك الجهد المفتوح أو اتصال الجهد الكهربي أحد الأسباب الأكثر شيوعًا للقراءات غير الطبيعية.

الأعراض النموذجية

اعتمادًا على ظروف الموقع، قد تظهر قراءة المقاومة:

1-قيمة زائدة أو لا نهائية

2-قيمة غير مستقرة إلى حد كبير

3、قيمة تتغير عند نقل خيوط الاختبار

4、نتيجة تبدو طبيعية ولكن لا يمكن تكرارها

عند فصل سلك الجهد، قد لا تتلقى دائرة أخذ عينات الجهد الإشارة الصحيحة. وفي الوقت نفسه، يمكن لقضيب التوصيل المنشط القريب إنشاء اقتران سعوي وحث جهد الوضع التفاضلي غير المرغوب فيه في دائرة القياس المفتوحة.

العواقب المحتملة

قد يؤدي التداخل القوي إلى عرض جهاز الاختبار لقيمة تجاوز الحد. قد يستنتج المشغل عديم الخبرة بشكل غير صحيح أن قاطع الدائرة لديه مشكلة خطيرة في مقاومة التلامس ويقوم بترتيب صيانة انقطاع التيار غير الضرورية.

قد ينتج عن التداخل المعتدل قيمة ضمن النطاق المتوقع. يصعب تحديد ذلك لأن النتيجة قد تبدو صحيحة حتى لو كان توصيل الجهد معيبًا.

ومن ثم يمكن أن يعزى القياس بشكل غير صحيح إلى:

1- ضعف الاتصال بالقاطع

2 - مشبك اختبار تالف

3 、 خطأ اختبار داخلي

4- عدم استقرار إمدادات الطاقة

التفتيش الموصى به

قبل استبدال جهاز الاختبار أو إزالة قاطع الدائرة من الخدمة، تحقق مما يلي:

1- ما إذا كان كلا طرفي الجهد متصلين.

2 、 ما إذا كانت مشابك الجهد مثبتة بقوة.

3- ما إذا كانت أطراف الجهد نظيفة.

4 、 ما إذا كانت خيوط التيار والجهد متطابقة بشكل صحيح.

5 、 ما إذا كانت القراءة تظل مستقرة بعد إعادة توصيل دائرة الجهد.

6 、 ما إذا كانت الموصلات النشطة القريبة تنتج تداخلاً.

لا يمكن الاعتماد على قياس المقاومة بأربعة أسلاك إلا عند اكتمال كل من الدائرة الحالية ودائرة أخذ عينات الجهد. يعد الاتصال الجيد عند نقاط الاختبار أمرًا ضروريًا أيضًا لأن مقاومة المسبار والاتصال يمكن أن تؤثر على قياسات المقاومة المنخفضة.دليل اختبار المقاومة المنخفضة من Megger

2. فيلم أكسيد أو زيت على أطراف قواطع الدائرة

قد تتكون في أطراف قواطع الدائرة طبقة أكسيد أو طبقة زيتية أو تراكم غبار أو أي تلوث آخر بعد التشغيل على المدى الطويل. وهذا أمر شائع بشكل خاص عندما تعمل المعدات في بيئة رطبة أو ملوثة أو مغبرة.

لماذا يؤثر على الاختبار

يجب أن يقوم مشبك الاختبار بإجراء اتصال معدني قوي بالمحطة. إذا قام طبقة أكسيد أو زيت بفصل المشبك عن السطح الموصل، فسيتم إدخال مقاومة تلامس إضافية في دائرة الاختبار.

يمكن أن يؤثر هذا على مسار أخذ عينات الجهد ويؤدي إلى نتائج غير دقيقة أو غير مستقرة. قد لا تمثل القيمة المعروضة المقاومة الفعلية لجهات الاتصال الرئيسية لقاطع الدائرة.

تشمل الأعراض المحتملة ما يلي:

1-قيمة المقاومة أعلى من المتوقع

2. القراءات تتغير عند الضغط على المشبك أو تحريكه

3 、 اختلافات كبيرة بين المراحل

4- ضعف التكرار

5、انخفاض مفاجئ بعد تنظيف الجهاز

التدابير التصحيحية

قبل الاختبار، افحص السطح الطرفي وفك المشبك. قم بإزالة التلوث السائب باستخدام طريقة تنظيف معتمدة وتأكد من جفاف منطقة التلامس.

يجب أن يكون مشبك الاختبار متصلاً بسطح نظيف وثابت ومستقر ميكانيكيًا. لا تعتمد على مشبك فضفاض أو نقطة ملوثة لمجرد أن الجهاز قد بدأ الاختبار.

بعد إعادة توصيل الخيوط، كرر القياس. إذا أصبحت القيمة مستقرة ومتسقة، فقد تكون النتيجة غير الطبيعية الأصلية ناجمة عن ضعف الاتصال وليس عن عيب في قاطع الدائرة.

لا تستخدم طرقًا كاشطة قد تؤدي إلى إتلاف الأطراف المطلية أو تغيير سطح التلامس ما لم توافق الشركة المصنعة للمعدات على هذا الإجراء.

3. فتح أسلاك الجهد دون تدخل قوي في المجال الكهربائي

لا ينتج دائمًا سلك الجهد المفتوح قراءة تتجاوز المدى. إذا لم يكن هناك مجال كهربائي خارجي قوي أو اقتران سعوي في الموقع، فقد لا يتلقى مكبر الصوت أي دخل للوضع التفاضلي تقريبًا.

في هذه الحالة، قد يعرض الجهاز قيمة قريبة من الصفر.

لماذا هذا مضلل

قد يفسر المشغل عديم الخبرة القراءة القريبة من الصفر كدليل على أن:

1- فشل الاختبار

2- تلف مكبر الصوت

3 、 لا يتم إنشاء تيار الاختبار

4 、 الصك يحتاج إلى إصلاح أو استبدال

قد يتم بعد ذلك إيقاف الاختبار دون داع. يمكن أن يؤدي ذلك إلى إطالة فترة انقطاع المعدات وتأخير الصيانة وزيادة عبء العمل على الفريق الميداني.

كيفية التعرف على المشكلة

يجب التحقق من القراءة القريبة من الصفر أو القراءة غير الطبيعية قبل إعلان عيب جهاز الاختبار.

تحقق مما يلي:

1 、 التحقق من اتصال الإخراج الحالي.

2 、 تأكد من توصيل كلا أسلاك الجهد.

3- فحص مشابك الجهد وأطرافه.

4 、 تحقق مما إذا كانت دائرة الاختبار كاملة.

5、مقارنة القراءة بمرجع معروف أو اتصال متكرر.

6. قم بمراجعة مؤشرات الاختبار الذاتي والإنذار الخاصة بالجهاز.

7. تأكد من أن القيمة المعروضة تتغير بشكل طبيعي عند توصيل دائرة الاختبار بشكل صحيح.

لا ينبغي قبول قياس المقاومة الذي ينخفض ​​فجأة إلى الصفر دون فحص الأسلاك. يجب أن تكون النتيجة قابلة للتكرار ومتوافقة مع حالة المعدات والبيانات التاريخية.

كيفية تجنب الأحكام غير الصحيحة

عند ظهور قراءة غير طبيعية لمقاومة الحلقة، يجب على الفنيين الميدانيين تجنب إلقاء اللوم على قاطع الدائرة أو الجهاز على الفور. التفتيش المنهجي أكثر موثوقية.

استخدم التسلسل التالي:

1.أوقف الاختبار وتأكد من أن المعدات في حالة آمنة وغير نشطة.

2-فحص أسلاك التيار والجهد بشكل منفصل.

3. تحقق من موضع المشبك ونظافة الطرف.

4. ابحث عن الموصلات النشطة القريبة والتداخل الكهرومغناطيسي المحتمل.

5. أعد توصيل الخيوط وكرر القياس.

6、مقارنة النتيجة مع المراحل الأخرى والسجلات السابقة.

7. قم بفحص جهاز الاختبار باستخدام مرجع أو طريقة تحقق مناسبة.

8. عندها فقط تحديد ما إذا كانت المعدات أو جهاز الاختبار يحتاج إلى مزيد من الصيانة.

9. يجب دائمًا مراعاة قيمة المقاومة المعروضة جنبًا إلى جنب مع تيار الاختبار وجودة الاتصال والظروف المحيطة ومقارنة الطور وتاريخ المعدات.

النقاط الأساسية لاختبار موثوق لمقاومة الحلقة

أهم العوامل في الاختبار الميداني هي:

1 、 حافظ على جهاز الاختبار نظيفًا وجافًا ومخزنًا بشكل صحيح.

2 、 استخدم اتصال كامل بأربعة أسلاك.

3 、 التحقق من الجهد يؤدي بعناية قبل تطبيق تيار الاختبار.

4 、 تأكد من أن المشابك تلامس الأسطح المعدنية النظيفة.

5 、 كن على علم بالتداخل الكهرومغناطيسي من قضبان التوصيل النشطة القريبة.

6. كرر القياسات المشبوهة بعد تصحيح الاتصال.

7. لا تقم أبدًا بتشخيص خطأ قاطع الدائرة من قراءة واحدة غير طبيعية.

8. اتبع دليل الاختبار ومعايير صناعة الطاقة المعمول بها.

الأسئلة المتداولة

ما الذي يمكن أن يقيسه اختبار مقاومة الحلقة؟

يمكنه قياس مقاومة التلامس لقاطع الدائرة الكهربائية، ومقاومة حلقة مفتاح التحكم، ووصلات بسبار، ومقاومة موصل الكابل، ومقاومة تلامس اللحام.

لماذا يظهر جهاز الاختبار قيمة مقاومة لا نهائية؟

قد يكون سبب القيمة اللانهائية أو الزائدة عن المدى هو وجود سلك جهد مفتوح، أو ضعف اتصال المشبك، أو دائرة اختبار غير مكتملة، أو دائرة مفتوحة حقيقية. يجب فحص الأسلاك قبل تشخيص الجهاز.

لماذا تصبح القراءة فجأة صفر؟

قد تحدث قراءة قريبة من الصفر عندما تكون دائرة أخذ عينات الجهد مفتوحة ويكون هناك القليل من التداخل الكهرومغناطيسي الخارجي. وهذا لا يعني بالضرورة أن جهاز الاختبار معيب.

هل يمكن أن يؤثر فيلم الأكسيد على اختبار مقاومة التلامس؟

نعم. يمكن للأكسيد والزيت والأوساخ أن تمنع مشابك الاختبار من إجراء اتصال معدني موثوق به وقد تقدم مقاومة إضافية في دائرة القياس.

كيف يجب تخزين جهاز اختبار المقاومة الحلقي؟

قم بتخزينه في منطقة جافة وجيدة التهوية وخالية من الغبار وبدون غاز مسبب للتآكل. أبقِ اللوحة الأمامية متجهة لأعلى واستخدم مادة مقاومة للرطوبة أسفل الجهاز عند الضرورة.

خاتمة

معظم قراءات مقاومة الحلقة غير الطبيعية لا تنتج عن عامل واحد. يمكن أن تؤدي أسلاك الجهد المفتوح وضعف الاتصال بالمشبك والتلوث الطرفي والتداخل الكهرومغناطيسي إلى تشويه نتيجة الاختبار.

يوفر جهاز اختبار مقاومة الحلقة الذكية GDHL-200A/100A الذي تم تطويره وإنتاجه بشكل مستقل بواسطة Weshine Electric قياسًا مستقرًا وعالي الدقة لاختبار المقاومة في الموقع. مدعومًا بنظام مراقبة الجودة الصارم في المصنع، وعملية المعايرة الموحدة، وسنوات من الخبرة في تطبيق مجال الطاقة، يقلل الجهاز بشكل فعال من أخطاء الاختبار الناتجة عن عيوب أداء المعدات. ومع ذلك، لا تزال نتائج الاختبار الدقيقة والموثوقة تعتمد على التشغيل الميداني الموحد، والأسلاك الصحيحة، وإدارة الصيانة العلمية.
